Автоматический выключатель DPX3 160 - термомагнитный расцепитель 36 кА 400 В~ 3П 25 А | 420081 Legrand

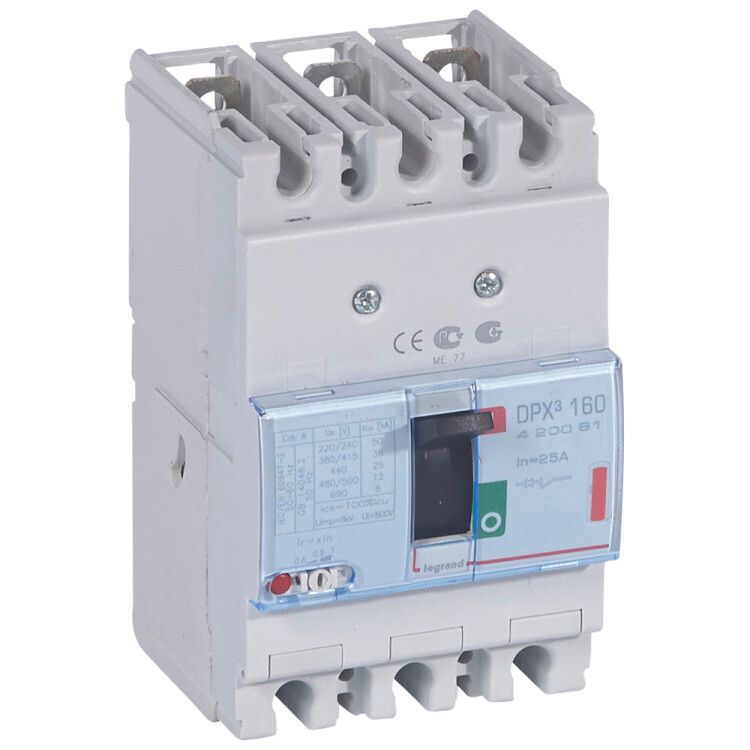

Автоматический выключатель Legrand DPX3 160 - трёхполюсное устройство на 25 А с отключающей способностью 36 кА, предназначенное для защиты промышленных электросетей до 400 В переменного тока. Устройство сочетает надёжную термомагнитную защиту, возможность монтажа на DIN-рейку и совместимо с системами управления с моторным приводом.

Назначение и область применения

Автоматический выключатель Legrand DPX3 160 используется для защиты электрических цепей от перегрузок и коротких замыканий. Применяется в промышленных объектах: на станках, конвейерах, распределительных щитах, в системах автоматизации. Обеспечивает безопасное включение, отключение и аварийное отключение при превышении допустимых токов.

Технические характеристики

• Номинальный ток: 25 А (диапазон настройки защиты от перегрузки - 20–25 А)
• Количество полюсов: 3
• Номинальное напряжение: 400 В переменного тока
• Номинальная отключающая способность: 36 кА - способен безопасно отключить максимальный ток КЗ в промышленных сетях
• Тип расцепителя: термомагнитный - тепловой для защиты от длительной перегрузки, электромагнитный для мгновенного отключения при КЗ (порог срабатывания - 400 А)
• Максимальное сечение кабеля: 35 мм2 - позволяет подключать мощные медные жилы
• Степень защиты: IP30 - защищён от доступа пальцев и твёрдых предметов, но не от воды
• Способ подключения: винтовой - надёжное крепление проводов без необходимости специальных инструментов
• Тип управляющего элемента: тумблер - удобное ручное управление
• Монтаж: на DIN-рейку - совместим со стандартными шкафами и панелями
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, в условиях повышенной влажности
• Нормативный документ: МЭК 60947-2 - соответствует международным требованиям к автоматическим выключателям
• Комплектация: встроенные блоки защиты, индикация отключения, указатель расцепления, функция защиты по минимальному напряжению
• Моторный привод: да - возможно подключение внешнего привода для дистанционного управления
• Количество переключающих контактов: 1 - один набор главных контактов на каждый полюс

Совместимость и монтаж

Автоматический выключатель Legrand DPX3 160 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - рекомендуется затягивать их моментом, соответствующим сечению кабеля (до 35 мм2). Устройство совместимо с дополнительными модулями: сигнализирующими контактами, моторными приводами, блоками управления. Установка возможна в закрытых щитах с уровнем защиты не ниже IP30. Не предназначено для открытого монтажа вне корпуса.

Безопасность и стандарты

Выключатель соответствует стандарту МЭК 60947-2, что гарантирует точность срабатывания, долговечность и безопасность при работе в промышленных условиях. Индикатор отключения и указатель расцепления позволяют оперативно определить причину отключения - перегрузка или КЗ. Защита по минимальному напряжению предотвращает самопроизвольное включение после просадки сети. Устройство не имеет открытых токоведущих частей при установленном корпусе - исключает случайный контакт.

Преимущества

• Высокая отключающая способность (36 кА) - подходит для сетей с высоким потенциалом КЗ
• Настройка порога перегрузки в диапазоне 20–25 А - гибкая адаптация под нагрузку
• Встроенная защита по минимальному напряжению - снижает риск повреждений оборудования при сбоях питания
• Поддержка моторного привода - позволяет интегрировать в системы автоматического управления
• Указатель расцепления и индикатор состояния - ускоряют диагностику отказов
• Компактная стационарная конструкция - экономит место в щите

Ограничения применения

• Не предназначен для работы во влажных средах без дополнительной защиты - степень IP30 не защищает от брызг и пара
• Не рассчитан на постоянную работу выше 40 C - требует хорошего теплоотвода в щитах
• Не подходит для цепей постоянного тока - только переменный ток 50/60 Гц
• Требует правильного подбора сечения кабеля - использование проводов более 35 мм2 недопустимо
• Не является устройством дифференциальной защиты - для защиты от утечек требуется установка отдельного УЗО

Примеры использования

• Щитовая автоматики на заводе - защита двигателей насосов и вентиляторов
• Распределительный щит производственной линии - отключение участка при КЗ без остановки всего цеха
• Система управления с дистанционным включением - через моторный привод при интеграции в SCADA
• Объекты с высокой плотностью оборудования - где важна надёжность и визуальная индикация состояния

Практические советы

• При выборе места установки убедитесь, что рядом есть свободное пространство для обслуживания - механизм требует доступа для проверки и замены
• Проверьте соответствие сечения кабеля и момента затяжки винтов - слабый контакт вызывает нагрев, слишком сильный - повреждает зажим
• Если используется моторный привод - убедитесь, что он совместим с моделью DPX3 160 и правильно подключен к управляющему контроллеру
• После срабатывания - всегда проверяйте причину отключения перед включением. Автомат не сработает повторно, пока не будет сброшен вручную
• Для условий с частыми колебаниями напряжения - используйте функцию защиты по минимальному напряжению, чтобы избежать некорректного запуска оборудования
