Автоматический выключатель DPX 160 - термомагнитный расцепитель 16 кА 400 В~ 3П А | 420000 Legrand

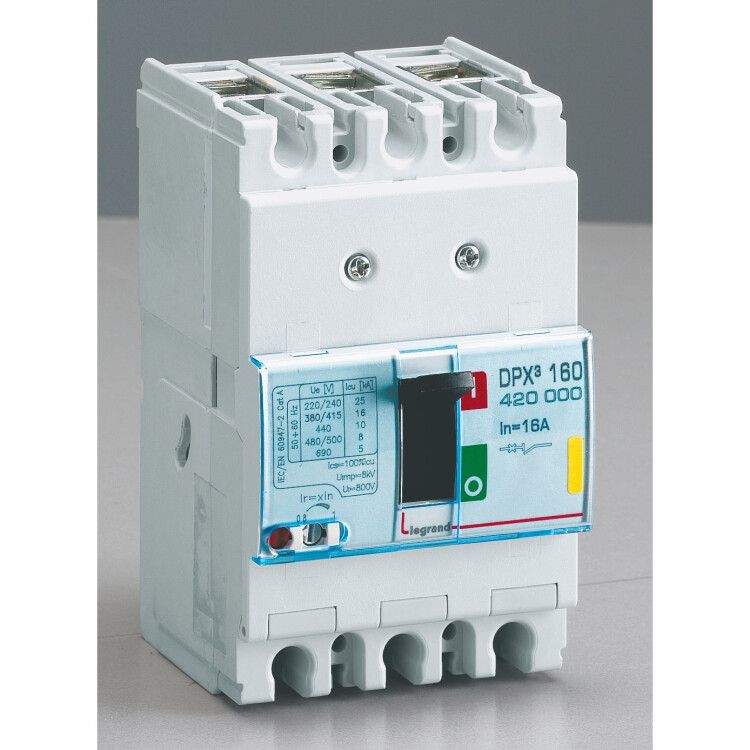

Автоматический выключатель Legrand DPX3-160 - трёхполюсное устройство с номинальным током 16 А и отключающей способностью 16 кА, предназначенное для защиты промышленных электросетей от перегрузок и коротких замыканий. Устройство оснащено термомагнитным расцепителем, совместимо с DIN-рейкой и подходит для стационарной установки на монтажную плату.

Назначение и область применения

Автоматический выключатель Legrand DPX3-160 используется для защиты электрических цепей переменного тока в промышленных системах низкого напряжения (до 400 В). Он обеспечивает безопасное включение, отключение и автоматическую защиту оборудования от перегрузок и коротких замыканий. Применяется в распределительных щитах, на станках, конвейерах, насосных станциях и других объектах с высокими требованиями к надёжности.

Технические характеристики

• Номинальное напряжение: 400 В (переменный ток)
• Номинальный ток: 16 А
• Количество полюсов: 3
• Номинальная отключающая способность: 16 кА
• Тип расцепителя: термомагнитный (тепловой + электромагнитный)
• Диапазон настройки защиты от перегрузки: 12,8–16 А
• Диапазон срабатывания при КЗ: 400 А
• Максимальное сечение кабеля: 35 мм2
• Степень защиты: IP30 (защита от доступа пальцев и твёрдых предметов, но не от воды)
• Рабочий температурный диапазон: от –5 C до +70 C
• Климатическое исполнение: УХЛ4 (для умеренного и холодного климата, в помещениях с контролируемой влажностью)
• Способ подключения: винтовые зажимы
• Способ монтажа: на монтажную плату, совместим с DIN-рейкой
• Управление: ручной тумблер
• Количество переключающих контактов: 1
• Моторный привод: есть (возможно удалённое управление)
• Индикация: указатель положения и сигнал отключения
• Защита по минимальному напряжению: да
• Сертификация: соответствует МЭК 60947-2

Совместимость и монтаж

Автоматический выключатель Legrand DPX3-160 устанавливается на DIN-рейку шириной 35 мм, что позволяет легко интегрировать его в типовые распределительные шкафы. Для подключения используются винтовые зажимы - допускается подвод кабелей сечением до 35 мм2. Устройство рассчитано на стационарную установку на монтажную плату; не предназначено для портативного или временного использования. Моторный привод позволяет подключить внешнее управление, например, через PLC или кнопочные посты. Индикатор отключения можно дополнительно установить по требованию.

Безопасность и стандарты

Выключатель соответствует международному стандарту МЭК 60947-2, который гарантирует надёжность срабатывания при перегрузках и коротких замыканиях. Защита по минимальному напряжению предотвращает самопроизвольное включение после аварийного отключения. Указатель расцепления и тумблер позволяют визуально определить причину отключения - перегрузка или КЗ. IP30 обеспечивает базовую защиту от случайного прикосновения, но не защищает от влаги - применение возможно только в сухих закрытых помещениях.

Преимущества

• Термомагнитный расцепитель обеспечивает точную защиту как от длительных перегрузок, так и от импульсных КЗ
• Настройка тока срабатывания по перегрузке в диапазоне 12,8–16 А позволяет адаптировать защиту под конкретную нагрузку
• Наличие моторного привода и индикатора отключения повышает удобство обслуживания и интеграцию в автоматизированные системы
• Совместимость с DIN-рейкой и винтовым подключением ускоряет монтаж и снижает риск ошибок
• Конструкция с фиксированной рамкой и жёстким корпусом обеспечивает долговечность даже при частых операциях включения/отключения

Ограничения применения

• Не предназначен для работы во влажных, пыльных или открытых условиях - степень защиты IP30 исключает использование вне помещений
• Не поддерживает модульную расширяемость - нельзя добавить дополнительные контакты или функции без замены устройства
• Требует ручной перезагрузки после срабатывания - не имеет автоматического восстановления
• Максимальный ток КЗ - 16 кА; не подходит для участков сети с потенциальной сверхтоковой нагрузкой выше этого значения
• Не рекомендован для использования в средах с постоянными вибрациями без дополнительной фиксации

Примеры использования

• Щитовая автоматизации на заводе - защита двигателей насосов и вентиляторов мощностью до 7,5 кВт
• Конвейерная линия - отключение питания при перегреве или скачке тока
• Распределительный щит производственного цеха - основной защитный элемент для групповых линий
• Системы управления технологическим оборудованием - интеграция с моторным приводом для дистанционного отключения

Практические советы

• При выборе автомата проверьте соответствие номинала тока нагрузки - он должен находиться в пределах 12,8–16 А, чтобы защита работала эффективно
• При монтаже затягивайте винты с моментом, указанным в руководстве - недостаточно плотное соединение вызывает нагрев
• Используйте индикатор отключения для быстрого диагностирования причины срабатывания - особенно важно в многолинейных щитах
• Если требуется дистанционное управление - подключите моторный привод к системе автоматизации перед запуском
• Не используйте этот автомат вместо УЗО - он не реагирует на токи утечки, только на перегрузки и КЗ
• Проверяйте температуру окружающей среды - при работе близко к верхней границе (+70 C) возможны ложные срабатывания
