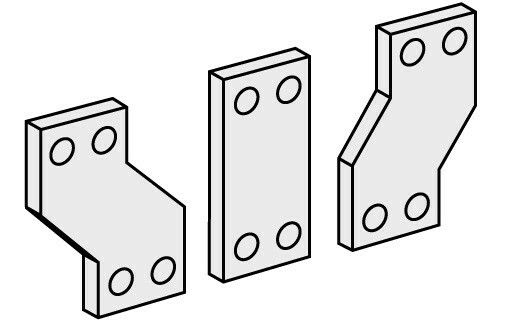

Расширитель полюсов 3-полюсный SYSTEMEPACT ACB1 SE - устройство для увеличения межполюсного расстояния автоматических выключателей серии SystemePact ACB1, обеспечивает надёжное подключение к шинам с большими шагами между контактными отверстиями. Артикул spa-spd316 применяется там, где стандартная ширина выключателя не соответствует требованиям монтажной платформы.

Назначение и область применения

Расширитель полюсов 3-полюсный SYSTEMEPACT ACB1 SE используется для адаптации автоматических выключателей SystemePact ACB1 к шинным системам с увеличенным шагом между контактами. Он решает проблему, когда расстояние между отверстиями на медной или алюминиевой шине превышает расстояние между выходными зажимами самого выключателя. Применяется в силовых щитах, распределительных устройствах и на производствах, где используются крупногабаритные шинопроводы.

Технические характеристики

• Тип изделия: расширитель полюсов
• Количество полюсов: 3
• Номинальный ток: 400–1600 А - совместим с выключателями SystemePact ACB1 этой же номинальной мощности
• Поддерживаемые типы подключения: переднее и заднее присоединение

Совместимость и монтаж

Расширитель полюсов 3-полюсный SYSTEMEPACT ACB1 SE устанавливается непосредственно на выключатель системы SystemePact ACB1. Совместим только с аппаратами из серии ACB1 - не подходит для других серий, даже от того же бренда. Монтаж выполняется механическим защёлкиванием: выключатель вставляется в расширитель до фиксации. После установки провода или шины подключаются к новому положению контактов, которое смещено на нужное расстояние. Убедитесь, что все болты затянуты согласно моменту, указанному в руководстве выключателя - перегрузка или недотяга снижают надёжность соединения.

Преимущества

• Увеличивает гибкость монтажа - позволяет использовать существующие шинные системы без замены всей конструкции
• Не требует доработки шин - экономит время и материалы
• Сохраняет степень защиты и коммутационную способность оригинального выключателя
• Изготовлен из материалов, совместимых с высокими токами и температурными нагрузками

Ограничения применения

• Не предназначен для самостоятельного использования - работает только в паре с выключателем SystemePact ACB1
• Не повышает номинальный ток - максимальный ток остаётся таким же, как у установленного выключателя (до 1600 А)
• Не рекомендуется применять в условиях постоянной вибрации без дополнительной фиксации корпуса
• Не совместим с выключателями других серий, даже если они имеют аналогичный внешний вид

Примеры использования

• Монтаж в промышленном щите с алюминиевой шиной, где шаг отверстий - 85 мм, а у выключателя - 55 мм
• Замена старого выключателя на новый SystemePact ACB1 в уже смонтированной шинопроводной системе
• Обновление распределительного пункта без изменения расположения шинных клемм

Практические советы

• Перед заказом проверьте точное расстояние между отверстиями на вашей шине - расширитель компенсирует разницу, но не создаёт произвольное смещение
• Учитывайте общую ширину сборки: выключатель + расширитель займут больше места, чем сам выключатель
• При использовании нескольких расширителей в одной группе - соблюдайте одинаковое направление установки для равномерного теплового режима
• Не используйте расширитель для модификации выключателей с другим типом присоединения - например, для заднего подключения требуется именно модель с поддержкой этого типа
