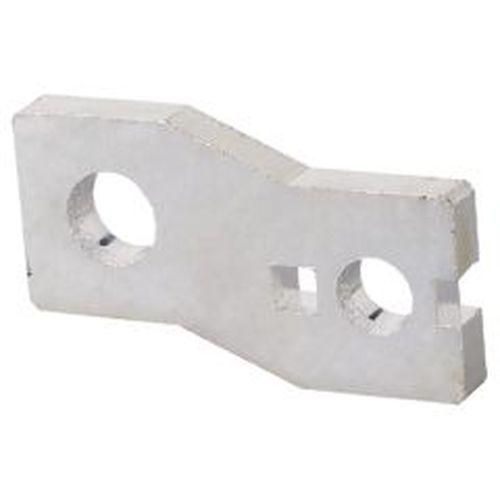

Внешние выводы FCP25-M8 для переднего присоединения NM8N-1600 (1600А) 3P (R) | 263409 CHINT

Внешний вывод FCP25-M8 для переднего присоединения NM8N-1600 (1600А) 3P (R) - это компонент для подключения внешних цепей к автоматическому выключателю NM8N-1600 через фронтальную поверхность. Применяется в распределительных щитах и силовых установках, где требуется удобный доступ к контактам без вскрытия корпуса.

Назначение и область применения

FCP25-M8 предназначен для переднего присоединения проводов к автоматическому выключателю NM8N-1600. Он позволяет подключить внешние кабели напрямую к контактам выключателя, не открывая крышку устройства. Это особенно полезно при модернизации существующих щитов, обслуживании в ограниченном пространстве или необходимости быстрого переключения цепей.

Подходит для систем управления промышленным оборудованием: станков, конвейеров, насосных групп, систем вентиляции. Устанавливается исключительно на выключатель NM8N-1600 (1600 A, 3P).

Технические характеристики

• Тип соединения: переднее присоединение (фронтальное)
• Совместимый выключатель: NM8N-1600 (1600 А, 3 фазы)
• Форма контактов: M8 - резьбовые зажимы под штыревые клеммы или медные наконечники диаметром до 8 мм
• Максимальный ток: 1600 А (соответствует номиналу NM8N-1600)
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и влаги)
• Материал корпуса: термостойкий пластик, устойчивый к нагреву при работе с высокими токами

Совместимость и монтаж

FCP25-M8 совместим только с автоматическим выключателем NM8N-1600 (1600A, 3P) от CHINT. Не подходит к другим сериям, даже если они имеют аналогичный номинал.

Установка выполняется путём защёлкивания на лицевую часть выключателя. Перед монтажом необходимо:

• Отключить питание и проверить отсутствие напряжения;
• Зачистить жилы кабеля на 8–10 мм;
• Использовать медные наконечники с внутренним диаметром 8 мм (M8);
• Затянуть клеммы моментом 1,5–2 Нм - избыточное усилие повредит резьбу.

Не допускается использование с выключателями других брендов или модификаций NM8N с другими номиналами (например, 1000 А или 2500 А).

Безопасность и стандарты

FCP25-M8 соответствует требованиям IEC 60947-2 для аксессуаров к выключателям. Произведён в соответствии с нормами безопасности CHINT для промышленного оборудования. Сертифицирован для работы в условиях температур от -25C до +70C.

Преимущества

• Ускоряет сервисное обслуживание - не требует демонтажа выключателя из щита;
• Обеспечивает чёткую организацию подводящих кабелей, снижает риск перепутывания фаз;
• Защищает контакты выключателя от случайного прикосновения во время работ;
• Работает в составе системы NM8N - обеспечивает целостность гарантии производителя.

Ограничения применения

• Не предназначена для использования вне помещений - отсутствует защита от влаги и пыли (IP20);
• Не подходит для переменного тока выше 1600 А - превышение нагрузки вызывает перегрев и выход из строя;
• Не совместима с выключателями других серий, даже от CHINT (например, NM8L или NM8S);
• Не рекомендовано применение в средах с высокой запылённостью или химической агрессивностью.

Примеры использования

• Подключение сигнализационной цепи к автомату NM8N-1600 в щите управления конвейера;
• Присоединение датчиков контроля температуры или тока через FCP25-M8 без остановки производства;
• Монтаж в уже смонтированных щитах, где нет места для бокового подключения кабелей.

Практические советы

• Перед установкой проверьте, что выключатель NM8N-1600 установлен правильно - FCP25-M8 не работает с неполностью защёлкнутым устройством;
• Используйте цветные наконечники для различения фаз - это уменьшает вероятность ошибок при ремонте;
• При замене FCP25-M8 всегда используйте оригинальный аксессуар CHINT - сторонние аналоги могут иметь отличную геометрию и не обеспечивать надёжный контакт;
• Проверяйте затяжку клемм каждые 6–12 месяцев при интенсивной эксплуатации - ослабление контакта приводит к нагреву.
