Выключатель автоматический NM8N-1600Q EM 3P 1600А 70кА с электр. расцепителем, LCD, МП 230AC (R) | 263325 CHINT

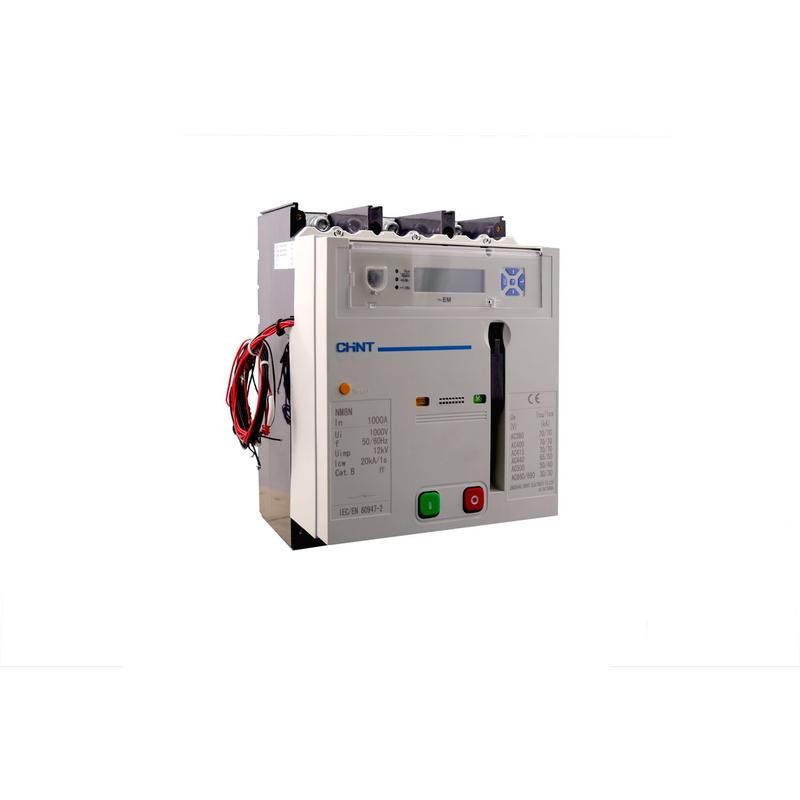

Автоматический выключатель NM8N-1600Q EM от CHINT - трёхполюсный аппарат в литом корпусе с электрическим расцепителем и LCD-дисплеем, предназначенный для защиты мощных электрических цепей до 1600 А. Подходит для распределительных щитов промышленных объектов, где требуется точная настройка защиты и контроль состояния сети.

Назначение и область применения

Выключатель NM8N-1600Q EM используется для защиты электрических сетей от перегрузок, коротких замыканий и снижения напряжения. Применяется в промышленных распределительных устройствах, на входе в крупные электродвигатели, конвейерах, насосных станциях и других нагрузках с высокими токами. Обеспечивает надёжное отключение при аварийных ситуациях и позволяет контролировать состояние сети через встроенный LCD-дисплей.

Технические характеристики

• Номинальный ток: 1600 А
• Номинальное напряжение: 690 В переменного тока (до 1000 В постоянного тока)
• Отключающая способность: 70 кА - способен безопасно прервать максимальный ток КЗ на шинах
• Защита от перегрузки: настраивается в диапазоне 640–1600 А
• Защита от короткого замыкания: настраивается в диапазоне 2400–19200 А
• Степень защиты: IP40 - защищён от доступа пальцев и твёрдых предметов >1 мм, но не от воды
• Расцепитель: электронный с LCD-индикацией - показывает ток, напряжение, аварии и настройки
• Частота: 50/60 Гц
• Монтаж: вертикальный, горизонтальный, возможность подключения силовых проводов снизу

Совместимость и монтаж

NM8N-1600Q EM совместим со стандартными DIN-рейками и монтируется в щиты промышленной категории. Электрический расцепитель требует внешнего питания 230 В AC - подключается отдельно к фазе и нулю. Для правильной установки учитывайте: - минимальную свободную зону вокруг аппарата для теплоотвода; - соответствие сечения кабелей (обычно 1x240 мм2 и более); - обязательное соблюдение полярности при подключении управления расцепителем. Подключение силовых линий снизу возможно, но требует проверки соответствия схеме в документации производителя.

Безопасность и стандарты

Выключатель соответствует международным стандартам IEC 60947-2 и ГОСТ Р 50030.2. Устройство прошло испытания на механическую прочность, термическую стойкость и коммутационную износостойкость. Наличие электронного расцепителя гарантирует селективность и предотвращает ложные срабатывания. Однако IP40 не обеспечивает защиту от брызг и пыли в условиях повышенной влажности - для таких сред рекомендуются дополнительные кожухи.

Преимущества

• Электронный расцепитель с LCD - позволяет точно настраивать пороги защиты и видеть реальные значения тока и напряжения в режиме реального времени
• Широкий диапазон настройки защиты - адаптируется под различные типы нагрузок, включая двигатели с редкими пусками
• Гибкая схема подключения - можно подсоединить питание сверху или снизу, что удобно при компактном расположении оборудования
• Высокая отключающая способность (70 кА) - подходит для мест с большой короткозамкнутой мощностью, например, рядом с трансформаторами

Ограничения применения

• Не предназначен для эксплуатации во взрывоопасных зонах - отсутствует сертификация Ex
• IP40 не защищает от влаги - нельзя использовать вне помещений или в сырых помещениях без дополнительной защиты
• Требуется внешнее питание 230 В AC для работы расцепителя - при отключении основного питания управление становится недоступным
• Не имеет встроенного дифференциального тока - для защиты от утечек нужен отдельный УЗО
• Имеет большие габариты - требует значительного места в щите, не подходит для малогабаритных распределительных шкафов

Примеры использования

• Главный ввод в промышленный цех с несколькими двигателями суммарной мощностью выше 500 кВт
• Щит питания конвейерной линии с частотниками и большими пусковыми токами
• Распределительный пункт на заводе, где необходимо отслеживать потребление энергии и диагностировать перегрузки
• Система резервирования питания с двумя источниками - для селективного отключения при сбоях

Практические советы

• Перед первым включением обязательно настройте пороги перегрузки и КЗ согласно нагрузке - используйте руководство пользователя CHINT
• Проверьте целостность контактов перед монтажом - особенно важно при работе с токами 1600 А
• Убедитесь, что кабельные выводы плотно затянуты - слабый контакт вызывает нагрев и выход из строя
• При использовании с частотными преобразователями учтите возможные искажения формы тока - они могут влиять на работу электронного расцепителя
• Регулярно проверяйте экран LCD - он сигнализирует о сработавших защитах, даже если автомат уже переведён в положение “ON”
