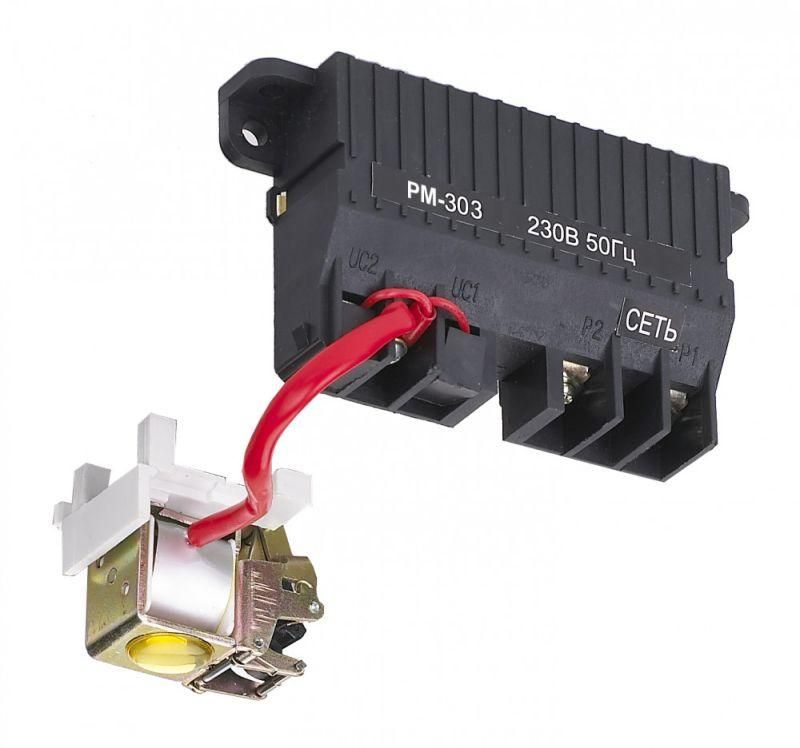

Расцепитель минимального напряжения левый AC 230В ВА-302 DEKraft 22918DEK APC

Расцепитель минимального напряжения левый AC 230В ВА-302 — устройство для автоматического отключения выключателя ВА-302 при падении напряжения ниже допустимого уровня. Производится компанией DEKraft, артикул 22918dek.

Назначение и область применения

Расцепитель минимального напряжения левый AC 230В ВА-302 предназначен для защиты электрооборудования от работы при недостаточном напряжении. Он отключает автоматический выключатель ВА-302, когда напряжение на его клеммах падает ниже 70% от номинала (т.е. ниже ~160 В при 230 В). Это предотвращает повреждение двигателей, контроллеров и других чувствительных нагрузок из-за перегрева или некорректной работы при низком напряжении. Устройство устанавливается исключительно в левый слот автоматических выключателей серии ВА-302.

Технические характеристики

• Род тока: переменный (AC)
• Номинальное напряжение: 230 В
• Тип расцепителя: минимального напряжения — срабатывает при снижении напряжения до 70% от номинала
• Количество контактов: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО)
• Тип крепления: винтовое — фиксируется механически в гнезде выключателя
• Совместимость: работает только с автоматическими выключателями серии ВА-302

Совместимость и монтаж

Расцепитель минимального напряжения левый AC 230В ВА-302 совместим только с выключателями ВА-302 от DEKraft. Монтируется в левый слот корпуса выключателя — правильная ориентация обязательна. Подключение осуществляется через клеммы на лицевой стороне устройства: питание подаётся на входные клеммы (L/N), выходные контакты (НЗ/НО) используются для сигнализации или управления цепями. Перед установкой убедитесь, что выключатель ВА-302 отключен и обесточен. Крепление происходит за счет защелкивающего механизма — не требует дополнительных крепежей.

Безопасность и стандарты

Устройство соответствует требованиям к коммутационным аппаратам для низковольтных систем. Применяется в соответствии с ГОСТ Р 50030.2 и IEC 60947-2. Не имеет сертификации для взрывоопасных зон. Не предназначено для работы вне температурного диапазона, указанного для выключателя ВА-302.

Преимущества

• Простая и надежная механическая конструкция — нет электроники, которая может выйти из строя
• Четко заданный порог срабатывания — 70% от номинала, обеспечивает стабильную защиту
• Интеграция с существующей серией ВА-302 — не требуется модификация шкафа или проводки
• Два типа контактов (НЗ и НО) позволяют использовать расцепитель как для отключения, так и для сигнализации состояния

Ограничения применения

• Не работает при постоянном токе (DC) — только для переменного тока 230 В
• Подходит только для выключателей ВА-302; несовместим с другими сериями (например, ВА-47, АЕ-20, etc.)
• Не рассчитан на частые перебои напряжения — длительные колебания могут снизить срок службы контактной группы
• Не следует применять в условиях высоких уровней электромагнитных помех без дополнительной экранировки
• Не предназначен для установки в открытом воздухе или в помещениях с повышенной влажностью без защиты корпуса

Примеры использования

• Защита насосов и компрессоров на промышленных объектах — предотвращает запуск при просадках напряжения
• Автоматизация конвейерных линий — отключает оборудование при аварийном падении напряжения
• Электроустановки в пищевой промышленности — где важно избежать перегрузки моторов при нестабильном питании
• Системы управления с дублирующим сигналом — использование контакта НО для передачи сигнала “понижение напряжения” на пульт

Практические советы

• Проверьте напряжение сети перед установкой — если оно постоянно ниже 200 В, расцепитель будет работать в режиме постоянного отключения
• При использовании контакта НО для сигнализации — подключите его к реле или индикатору, чтобы оператор видел причину отключения
• Не используйте расцепитель минимального напряжения вместо защиты от перенапряжения — он реагирует только на понижение
• При замене — всегда выбирайте тот же тип (левый слот); правый аналог не подойдет даже при одинаковой маркировке
• После монтажа протестируйте работу: временно снизьте напряжение до 150–160 В — расцепитель должен сработать
