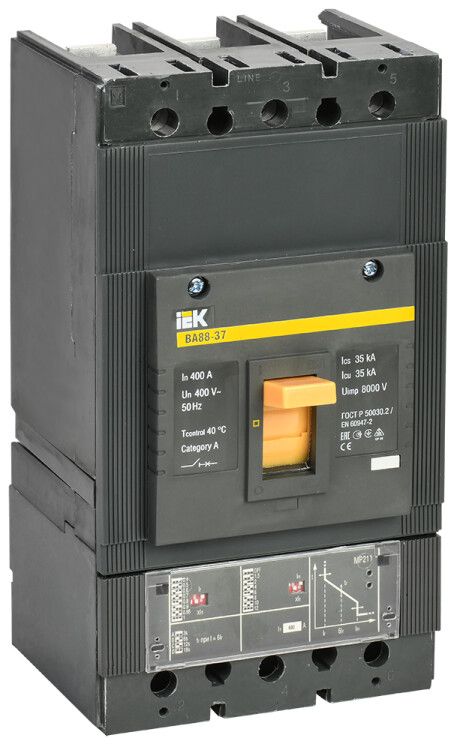

Автоматический выключатель ВА88-37 3Р 400А 35кА с электронным расцепителем MP 211 - SVA41-3-0400 IEK

Автоматический выключатель ВА88-37 3Р 400А 35кА с электронным расцепителем MP 211 - это промышленный аппарат для защиты электрических цепей от перегрузок, коротких замыканий и просадок напряжения. Выполнен в компактном литом корпусе с втычным подключением, предназначен для монтажа на плату и применяется в системах с переменным током до 400 В. Бренд IEK, артикул sva41-3-0400.

Назначение и область применения

Автоматический выключатель ВА88-37 3Р 400А 35кА с электронным расцепителем MP 211 используется для защиты мощных трёхфазных цепей в промышленных объектах. Он обеспечивает автоматическое отключение при:

• перегрузке тока выше установленного порога;
• коротком замыкании с током до 35 кА;
• снижении напряжения ниже допустимого уровня (функция минимального напряжения встроена).

Подходит для питания оборудования: промышленных станков, конвейеров, насосных групп, систем вентиляции и распределительных щитов высокой мощности. Устройство также позволяет выполнять ручные включения и отключения - как обычный рубильник.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока (AC)
• Номинальный ток: 400 А
• Количество полюсов: 3
• Номинальная отключающая способность: 35 кА - способен безопасно отключить аварийный ток до этого значения
• Тип расцепителя: Электронный MP 211 - точная настройка порогов срабатывания, возможность регулировки времени задержки
• Диапазон настройки перегрузки: 600–4800 А - можно устанавливать порог срабатывания от 1,5 до 12 крат номинала
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого щита
• Способ монтажа: Монтажная плата - фиксируется болтами прямо на печатную плату или жесткий основание, не на DIN-рейку
• Подключение: Винтовые зажимы - надёжное соединение с медными проводами, рекомендован момент затяжки согласно руководству
• Привод: Ручной рычажковый - управление вручную через перекидной рычаг
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Климатическое исполнение: УХЛ3.1 - работает при температуре от −25C до +40C, в помещениях с умеренной влажностью
• Дополнительно: Есть возможность подключения моторного привода (опционально); встроенная функция защиты от минимального напряжения

Совместимость и монтаж

Автоматический выключатель ВА88-37 3Р 400А 35кА с электронным расцепителем MP 211 имеет втычную конструкцию - контактные штыри вставляются в гнёзда на монтажной плате. Это исключает необходимость винтового подключения к шинам, повышает скорость сборки и надёжность соединения.

Важно: Устройство НЕ монтируется на DIN-рейку. Для установки требуется подготовленное отверстие в панели и крепление болтами. Подходящие сечения проводов - до 120 мм2 (медные). Перед монтажом проверьте совпадение размеров посадочных мест с чертежами щита.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ 3422-001 П18461115-2009. Электронный расцепитель MP 211 обеспечивает избирательную защиту, предотвращая ложные срабатывания. Отключение происходит быстрее механических аналогов, особенно при малых сверхтоках.

Преимущества

• Электронный расцепитель MP 211 позволяет точно настраивать пороги срабатывания по току и времени - идеально для сложных нагрузок
• Функция защиты от минимального напряжения предотвращает самозапуск оборудования после восстановления сети
• Компактные габариты - на 10–20% меньше, чем у аналогов от других отечественных производителей, экономит место в щите
• Втычное подключение минимизирует риск плохого контакта и ускоряет сервисное обслуживание
• Долгий срок службы - 15 лет - при условии работы в рамках заявленных параметров

Ограничения применения

• Не предназначен для открытой установки - степень защиты IP20 требует герметичного щита
• Не поддерживает внешние вспомогательные контакты (их количество = 0), нельзя использовать для сигнализации состояния
• Не работает при постоянном токе - только переменный (AC)
• Запрещено применять вне диапазона температур УХЛ3.1 - при более низких температурах возможны отказы расцепителя
• Требуется профессиональная настройка расцепителя - неквалифицированная регулировка может привести к ложному отключению или отсутствию защиты

Примеры использования

• Защита главного входа в промышленный цех с мощностью до 250 кВт
• Щит управления крупным конвейером с несколькими двигателями
• Распределительный щит на заводе с частотными преобразователями - где важна точная настройка токоограничения
• Объекты с чувствительным оборудованием, которое не должно запускаться при просадке напряжения (например, CNC-станки)

Практические советы

• Настройте расцепитель MP 211 по реальной нагрузке - не используйте максимальные значения без необходимости
• Проверьте сечение кабелей перед подключением - при 400 А используются провода сечением 95–120 мм2
• Если нужна удалённая коммуникация или сигнал состояния - выбирайте другую модель с вспомогательными контактами
• При использовании моторного привода (опция) убедитесь, что источник питания совместим с напряжением управления (обычно 24 В DC/AC)
• При замене устройства - сохраняйте оригинальные винты и крепления, так как посадочные места имеют точные размеры
• Регулярно проверяйте состояние винтовых зажимов - ослабление даже одного контакта может вызвать нагрев и выход из строя
