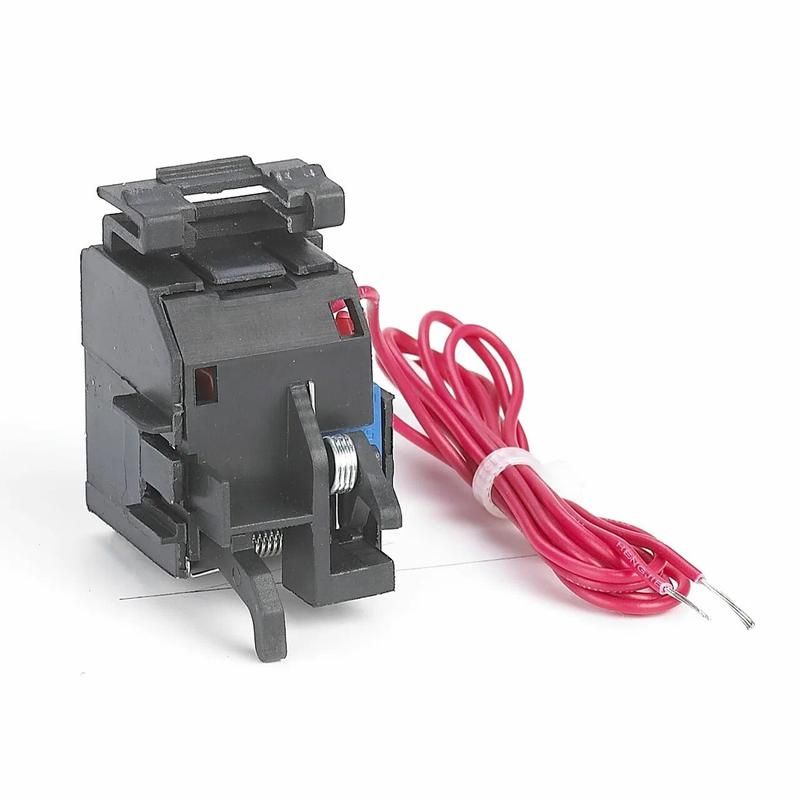

Расцепитель независимый SHT-M6 A1 R для NXM-1000 AC230V (правый) (R) | 946988 CHINT

Расцепитель независимый SHT-M6 A1 R для NXM-1000 AC 230В (правый) от CHINT предназначен для удалённого отключения автоматического выключателя NXM-1000 при подаче напряжения на катушку. Устройство устанавливается справа на корпусе автомата и работает совместно с системами управления, сигнализации или аварийной защиты.

Назначение и область применения

Расцепитель независимый SHT-M6 A1 R для NXM-1000 AC 230В (правый) позволяет дистанционно отключить автоматический выключатель NXM-1000 без физического воздействия на рычаг. Это необходимо в системах автоматизации, где требуется быстрое отключение нагрузки по сигналу с пульта, контроллера или датчика. Применяется в промышленном оборудовании, распределительных щитах, на конвейерах, насосных станциях и других объектах, где важна безопасность и возможность удалённого управления.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальное напряжение питания: 230 В
• Количество переключающих контактов: 1 (нормально замкнутый - НЗ)
• Количество нормально разомкнутых контактов (НО): 0
• Монтаж: правосторонний, совместим с автоматическими выключателями серии NXM-1000
• Не имеет собственной коммутационной способности - управляет только механизмом отключения автомата

Совместимость и монтаж

Расцепитель SHT-M6 A1 R для NXM-1000 AC 230В (правый) устанавливается исключительно на автоматические выключатели серии NXM-1000, имеющие соответствующую посадочную площадку справа. Подключение осуществляется через два вывода на катушке - L и N. Перед установкой проверьте, что выключатель находится в положении «Выкл». После фиксации расцепителя подключите питание 230 В AC. При подаче напряжения на катушку происходит механическое отключение автомата. Обратите внимание: устройство не предназначено для частого включения/выключения - рекомендованная частота операций до 5 раз в минуту.

Безопасность и стандарты

Расцепитель SHT-M6 A1 R для NXM-1000 AC 230В (правый) соответствует требованиям международных стандартов IEC 60947-2 и IEC 60947-5-1 для комплектующих аппаратов низковольтного распределения. Конструкция обеспечивает изоляцию и защиту от случайного прикосновения к токоведущим частям. Не используйте устройство вне допустимой температурной среды - указано в документации на NXM-1000.

Преимущества

• Универсальная совместимость с выключателями NXM-1000 - не требует адаптеров
• Правосторонняя установка удобна при компактной сборке шкафов
• Стабильная работа при постоянном напряжении 230 В AC
• Нет лишних контактов - только необходимые для функции отключения

Ограничения применения

• Не работает при отсутствии напряжения 230 В AC - не является резервным источником
• Не поддерживает импульсное управление длительностью менее 100 мс
• Не совместим с другими сериями автоматических выключателей (например, NXM-63, NXM-1600)
• Не предназначен для работы в условиях повышенной вибрации без дополнительной фиксации
• Не рассчитан на работу при напряжении ниже 180 В или выше 260 В

Примеры использования

• Автоматическое отключение станка при срабатывании датчика перегрева
• Экстренное отключение цепи по кнопке «Аварийный стоп» в производственном зале
• Интеграция в систему SCADA для удалённого отключения группы потребителей
• Защита оборудования при срабатывании системы пожарной сигнализации

Практические советы

• Проверяйте соответствие стороны установки - правый расцепитель нельзя установить слева без модификации
• Подключайте провода сечением не менее 1,5 мм2 для надёжного соединения
• Не затягивайте клеммы слишком сильно - это повредит пластиковую оболочку
• При использовании в шкафах с высокой запылённостью регулярно осматривайте контактные поверхности
• Если нужен расцепитель с НО-контактом - выбирайте другую модель (SHT-M6 A2)
