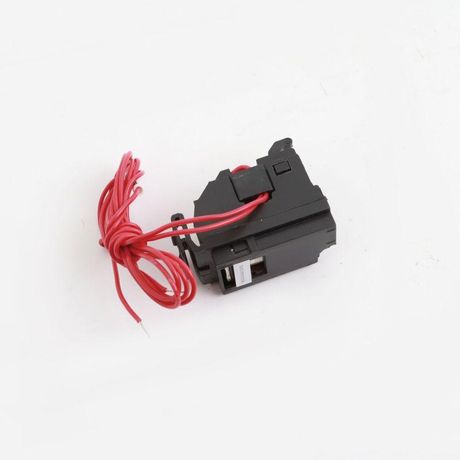

Независимый расцепитель SHT для MGS250 напряжение AC230 | SHT-MGS250AC230R DKC ДКС

Независимый расцепитель SHT для MGS250 напряжение AC230 - устройство для дистанционного отключения автомата в литом корпусе, совместимое с сериями YON MAX MGS. Применяется там, где требуется удалённое управление питанием без физического доступа к выключателю.

Назначение и область применения

Независимый расцепитель SHT для MGS250 напряжение AC230 используется для удалённого отключения автоматического выключателя типа MGS250. Он активируется внешним сигналом - например, с кнопки, таймера, системы безопасности или АСУ ТП. Подходит для систем, где важно быстро отключить питание на расстоянии: промышленные станки, конвейеры, системы противопожарной защиты, энергоэффективные здания.

Технические характеристики

• Тип: Независимый расцепитель - работает автономно от основного механизма выключателя;
• Напряжение питания: AC 230 В - рассчитан на стандартную бытовую/промышленную сеть 230 В переменного тока;
• Совместимость: Только с автоматическими выключателями в литом корпусе серии YON MAX MGS, в частности моделью MGS250;
• Механизм: Электромагнитный - при подаче напряжения срабатывает за доли секунды, обеспечивая надёжное отключение;
• Не требует механического контакта с выключателем - устанавливается на штатное место крепления.

Совместимость и монтаж

Независимый расцепитель SHT для MGS250 напряжение AC230 монтируется исключительно на автоматы серии YON MAX MGS, в том числе на модели MGS250. Установка происходит на специальный кронштейн на боковой поверхности выключателя - аналогично другим расцепителям этой серии. Подключение осуществляется двумя проводами к цепи управления 230 В AC. Перед установкой проверьте, что выключатель MGS250 имеет свободное посадочное место под расцепитель - не все модификации поддерживают эту опцию.

Безопасность и стандарты

Изделие соответствует требованиям международных норм для компонентов коммутационной аппаратуры. Произведено компанией DKC (ДКС) - производителем, соблюдающим стандарты IEC 60947-2 и ГОСТ Р 50030.2. Сертифицировано для работы в промышленных условиях с перегрузками до 110% номинала.

Преимущества

• Высокая скорость срабатывания - отключение происходит менее чем за 0,1 секунды после подачи сигнала;
• Надёжная работа при колебаниях напряжения +-10% от 230 В;
• Не влияет на токовую характеристику автомата MGS250 - не снижает его предельную отключающую способность;
• Легко заменяем - при выходе из строя можно заменить только расцепитель, не меняя весь автомат.

Ограничения применения

• Не работает с постоянным током - только переменный ток 230 В AC;
• Не поддерживает другие серии автоматических выключателей - даже если они внешне похожи на MGS250;
• Не предназначена для частых циклов включения/выключения более 10 раз в минуту - возможен перегрев катушки;
• Не следует использовать в средах с высокой вибрацией без дополнительной фиксации - риск потери контакта.

Примеры использования

• Отключение оборудования при срабатывании пожарной сигнализации;
• Дистанционное отключение станка через пульт оператора;
• Энергосбережение - автоматическое отключение неиспользуемых линий по расписанию;
• Обеспечение безопасного обслуживания - отключение перед входом в зону ремонта.

Практические советы

• Перед установкой убедитесь, что автомат MGS250 не имеет установленного другого расцепителя - места крепления одиночные;
• Подводите провода с запасом длины - чтобы не натягивать их при обслуживании;
• Используйте кабель с жилами не менее 0,75 мм2 - для надёжного соединения при нагрузке 230 В;
• Проверяйте целостность цепи управления мультиметром перед первым включением - отсутствие напряжения на катушке вызовет отказ срабатывания;
• Рекомендуется помечать провода, идущие к расцепителю SHT для MGS250 напряжение AC230 - это ускоряет диагностику в будущем.
