Выключатель автоматический трехполюсный NB1-63H 3P 32A 10кА х-ка C (R) | 179873 CHINT

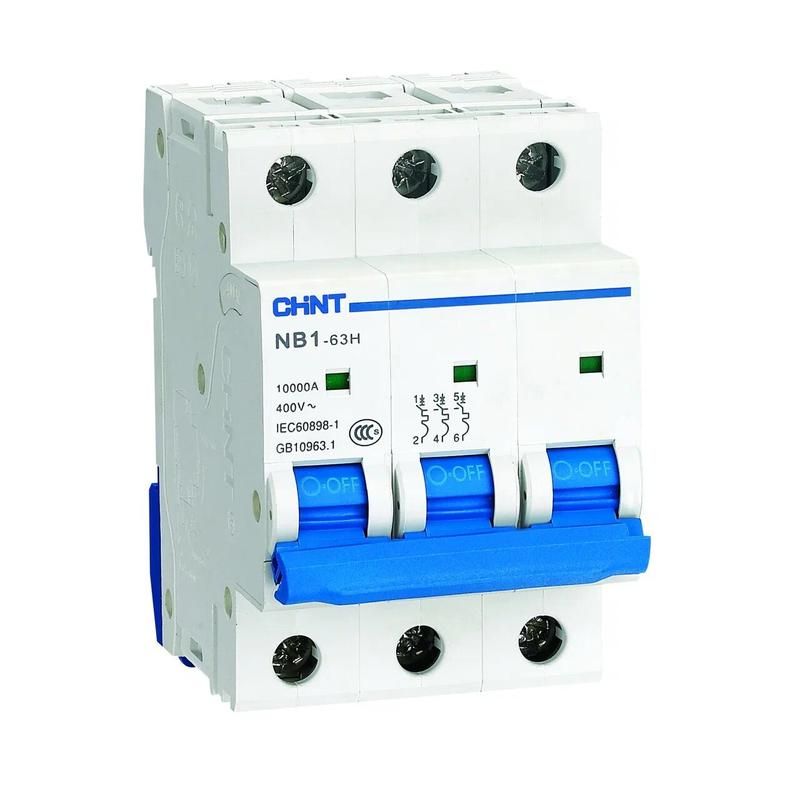

Автоматический выключатель CHINT 179873 - трёхполюсный модульный аппарат серии NB1-63H, рассчитанный на ток 32 А и отключающую способность 10 кА с характеристикой C. Предназначен для защиты электропроводки и оборудования от перегрузок и коротких замыканий в бытовых, коммерческих и промышленных установках с переменным током.

Назначение и область применения

Автоматический выключатель CHINT 179873 используется для защиты трёхфазных цепей переменного тока с напряжением до 400 В. Подходит для защиты силового оборудования: электродвигателей, насосов, компрессоров, конвейеров, систем вентиляции и других нагрузок, требующих устойчивости к кратковременным пусковым токам. Характеристика C позволяет безопасно работать с оборудованием, имеющим высокую начальную нагрузку при запуске.

Технические характеристики

• Номинальный ток: 32 А
• Номинальное напряжение: 400 В (переменный ток AC)
• Количество полюсов: 3
• Характеристика срабатывания: C - оптимальна для нагрузок с пусковыми токами (например, двигатели)
• Номинальная отключающая способность: 10 кА - способен отключить ток короткого замыкания до 10 000 А
• Номинальное напряжение изоляции: 500 В
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - защищает от скачков напряжения
• Степень защиты: IP20 - предотвращает доступ пальцев к токоведущим частям, но не защищена от пыли и воды
• Сечение подключаемого провода: 1–25 мм2 - совместим с медными и алюминиевыми кабелями
• Модульная ширина: 3 модуля (54 мм) - занимает три места на DIN-рейке
• Глубина монтажа: 77,8 мм - требуется свободное пространство за щитом
• Рабочая температура: от -25 C до +40 C - подходит для помещений с нормальным климатом
• Частота: 50–60 Гц - стандартная для сетей России и Европы
• Степень загрязнения: 2 - допустимо использование в помещениях с умеренной запылённостью

Совместимость и монтаж

Автоматический выключатель CHINT 179873 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются клеммы, рассчитанные на провода сечением 1–25 мм2. Разрешено подключение как однопроволочных, так и многожильных кабелей с наконечниками типов PIN и FORK. Устройство совместимо со всеми элементами серии NB1-63H - можно использовать с вспомогательными контактами XF9, сигнальными контактами XF9J или расцепителями S9/V9 для удалённой сигнализации и управления.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC/EN 60947-2. Класс токоограничения 3 обеспечивает снижение энергии короткого замыкания, что повышает безопасность всей системы. Механическая износостойкость - 20 000 циклов включения/отключения, электрическая - 10 000 циклов. Это гарантирует долговечность даже при частых операциях. Индикация положения контактов (зелёное окно = включено, красное = отключено) позволяет визуально контролировать состояние аппарата.

Преимущества

• Устойчивость к пусковым токам благодаря характеристике C - идеален для двигателей и другого индуктивного оборудования
• Высокая отключающая способность (10 кА) - надёжно работает в условиях возможных аварийных токов
• Компактная форма (3 модуля) - экономит место в распределительном щите
• Простая визуальная индикация состояния - легко диагностировать сработавший автомат
• Поддержка расширения функционала через дополнительные модули - возможность добавления сигнализации и дистанционного отключения

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 исключает применение во влажных, пыльных или открытых местах
• Не рекомендован для постоянных частых включений - предназначен для редких операций, не является переключателем
• Работает только в сети переменного тока - не подходит для постоянного тока (DC)
• Температурный диапазон ограничен - не применяется в холодильных камерах или нагревательных помещениях выше +40 C
• Не имеет встроенной защиты от перепадов напряжения - для этого нужны дополнительные устройства (V9)

Примеры использования

• Защита трёхфазного электродвигателя мощностью до 15 кВт на производстве
• Щитовая защита группы розеток в офисном здании
• Распределительный щит в торговом центре для питания кондиционеров и вентиляторов
• Линия питания компрессора в системе воздушного отопления

Практические советы

• При выборе автомата убедитесь, что суммарная нагрузка всех фаз не превышает 32 А - перегрузка вызывает ложные срабатывания
• При монтаже используйте наконечники на многожильных проводах - это повысит надёжность контакта
• Учитывайте глубину монтажа (77,8 мм): оставьте минимум 80 мм свободного пространства за щитом
• Для сложных объектов добавьте вспомогательный контакт XF9 - он передаст сигнал о состоянии автомата в систему контроля
• Заменяйте автомат только при явных признаках износа: потемнении корпуса, запахе горелого, частых срабатываниях без причины
