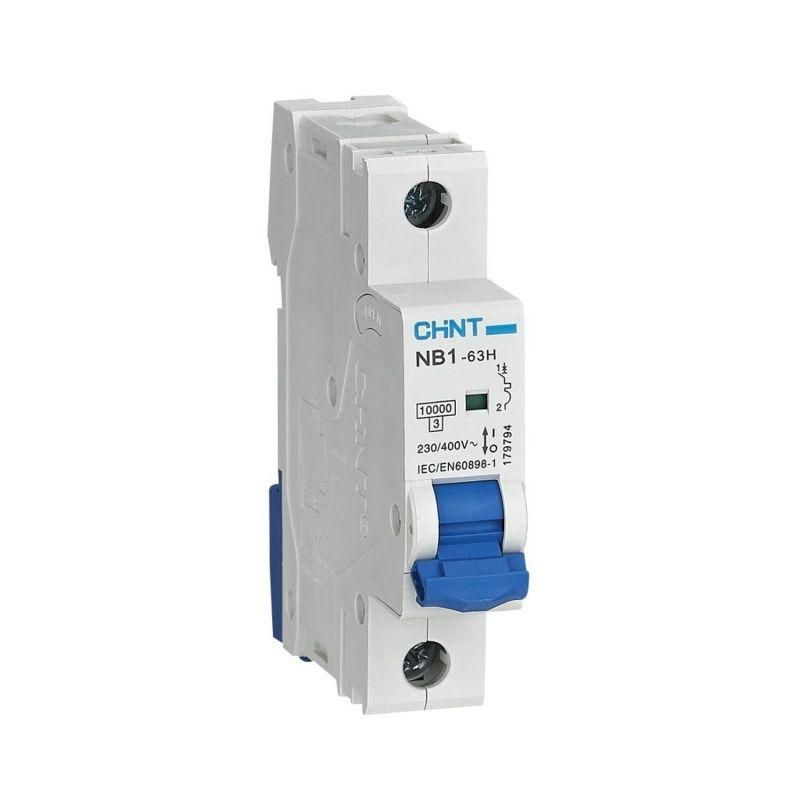

Выключатель автоматический однополюсный NB1-63H 1P 16A 10кА х-ка C (R) | 179784 CHINT

Автоматический выключатель CHINT 179784 — это модульный однополюсный прибор с номинальным током 16 А и характеристикой срабатывания C, предназначенный для защиты бытовых и промышленных цепей от перегрузок и коротких замыканий. Выключатель автоматический модульный однополюсный 16А 10кА характеристика C (R) совместим с DIN-рейкой и устанавливается в щитах жилых, офисных и производственных помещений.

Назначение и область применения

Выключатель автоматический модульный однополюсный 16А 10кА характеристика C (R) защищает однофазные электрические цепи с активной и слегка индуктивной нагрузкой. Подходит для защиты групп розеток, освещения, бытовых приборов и маломощного оборудования. Характеристика C обеспечивает срабатывание при токах в 5–10 раз выше номинала, что делает его идеальным для цепей с пусковыми токами — например, при запуске двигателей насосов, компрессоров или люминесцентных светильников.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 230 В (переменный ток AC)
• Количество полюсов: 1
• Характеристика срабатывания: C (реагирует на токи 5–10×I_n)
• Номинальная отключающая способность: 10 кА
• Номинальное напряжение изоляции: 500 В
• Импульсное выдерживаемое напряжение: 4 кВ
• Степень защиты: IP20 (защита от прикосновения пальцев, но не от пыли и воды)
• Модульная ширина: 1 модуль (18 мм)
• Рабочая температура: от -25 °C до +40 °C
• Частота: 50–60 Гц
• Степень загрязнения: 2 (умеренная пыль и конденсат допустимы)
• Категория применения: A (для обычных бытовых и коммерческих условий)
• Класс токоограничения: 3 (быстрое отключение при КЗ)

Совместимость и монтаж

Выключатель автоматический модульный однополюсный 16А 10кА характеристика C (R) устанавливается на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через винтовые зажимы — подходят провода сечением до 2,5 мм² (медные). Также возможна установка шин типа PIN или FORK. Устройство занимает один модуль, поэтому легко встраивается в стандартные распределительные щиты. Индикатор положения контакта (зеленый/красный) позволяет визуально определить состояние выключателя — включен/выключен или сработал.

Безопасность и стандарты

Выключатель соответствует требованиям IEC/EN 60898-1 для автоматических выключателей для домашнего и аналогичного использования. Класс токоограничения 3 гарантирует быстрое прекращение тока короткого замыкания, снижая риск повреждения проводки. Напряжение изоляции 500 В и импульсная прочность 4 кВ обеспечивают надежную работу даже при кратковременных скачках напряжения. Применение в помещениях с уровнем загрязнения 2 — то есть там, где возможна легкая пыль и конденсат, но нет агрессивных сред.

Преимущества

• Устойчив к пусковым токам благодаря характеристике C — меньше ложных срабатываний при включении техники.
• Высокая отключающая способность (10 кА) — безопасен даже при серьезных КЗ в старых сетях.
• Компактный формат (1 модуль) экономит место в щите.
• Визуальный индикатор положения контактов упрощает диагностику.
• Совместим с дополнительными модулями: вспомогательные контакты, расцепители, сигнальные устройства (по заказу).

Ограничения применения

Не предназначен для работы в условиях повышенной влажности, пыли или на улице — степень защиты IP20 исключает использование вне закрытых щитов. Не подходит для защиты трехфазных цепей — требуется многополюсный вариант. Не рекомендован для постоянных частых включений/отключений — механический ресурс ограничен 20 000 циклов. Для цепей с высокой емкостью или мощными двигателями лучше использовать характеристику D.

Примеры использования

• Защита группы розеток в квартире или офисе.
• Щитовая защита освещения с люминесцентными или светодиодными светильниками.
• Цепь питания холодильника, стиральной машины, микроволновой печи.
• Оборудование на производстве: маломощные насосы, вентиляторы, контроллеры.

Практические советы

• Выбирая этот выключатель, проверьте, чтобы сечение кабеля соответствовало номинальному току — для 16 А используйте медный провод минимум 2,5 мм².
• Если в цепи часто возникают пусковые токи (например, от компрессора), характеристика C — правильный выбор; если же токи еще выше — рассмотрите модель с характеристикой D.
• Для удаленной сигнализации срабатывания можно докупить вспомогательный контакт XF9 или сигнал аварии XF9J — они совместимы со всей серией NB1-63H.
• Не затягивайте зажимы слишком сильно — это повредит пластиковые корпуса и увеличит переходное сопротивление.
• Проверяйте положение рычага после монтажа — он должен четко фиксироваться в положении ON/OFF без люфта.
