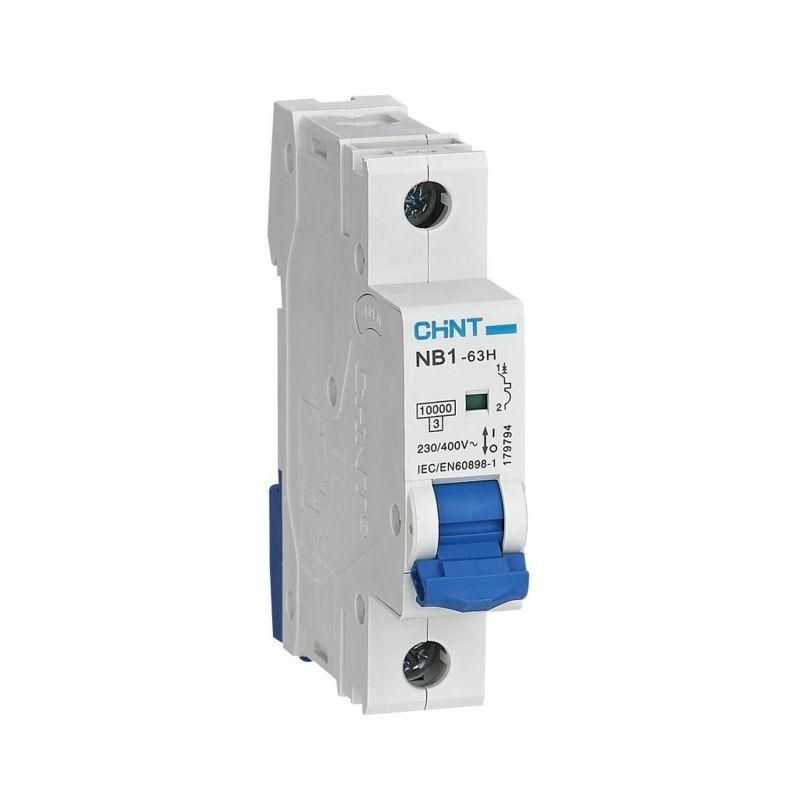

Выключатель автоматический NB1-63H 1P 10А C 10кА CHINT 179782

Автоматический выключатель CHINT 179782 - однополюсный модульный аппарат с номинальным током 10 А и характеристикой срабатывания C, предназначен для защиты бытовых и промышленных цепей от перегрузок и коротких замыканий. Применяется в щитах управления, где требуется надежная защита оборудования при импульсных нагрузках.

Назначение и область применения

Выключатель CHINT 179782 защищает однофазные электрические цепи с переменным током 230 В. Подходит для установки в распределительных щитах жилых домов, офисов, мастерских и производственных помещений. Особенно эффективен там, где включаются устройства с высоким пусковым током - например, двигатели насосов, компрессоры, светильники с галогенными лампами или мощные зарядные устройства.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальное напряжение: 230 В - рабочее напряжение сети переменного тока
• Количество полюсов: 1 - управление одной фазой
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, оптимальна для нагрузок с умеренным пуском
• Номинальная отключающая способность: 10 кА - способен безопасно отключить цепь даже при крупном КЗ
• Напряжение изоляции: 500 В - гарантирует безопасную работу при повышенных напряжениях
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Частота: 50–60 Гц - совместим с сетями России и Европы
• Степень защиты: IP20 - защищен от прикосновения пальцев, но не от пыли и влаги; требует установки внутри закрытого щита
• Модульная ширина: 1 модуль (18 мм) - занимает один стандартный слот на DIN-рейке
• Рабочая температура: от -25C до +40C - допустимо использование в неотапливаемых помещениях при соблюдении условий
• Тип тока: AC - работает только с переменным током

Совместимость и монтаж

Выключатель CHINT 179782 монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через винтовые зажимы - подходят кабели сечением до 2,5 мм2 (медные) или до 4 мм2 (алюминиевые). Также возможна установка с помощью шин типа PIN и FORK. Устройство совместимо со всеми элементами серии NB1-63H: можно комбинировать с другими автоматами, УЗО, реле контроля напряжения. Для удобства диагностики есть визуальное окно, показывающее положение контакта - «I» (включен), «O» (выключен).

Безопасность и стандарты

Выключатель соответствует требованиям МЭК 60898-1 и ГОСТ Р 50345. Отнесён к категории применения A - обеспечивает защиту от перегрузок и коротких замыканий в бытовых условиях. Класс токоограничения 3 снижает энергию, проходящую через цепь при КЗ, что повышает безопасность проводки и подключённого оборудования. Механическая износостойкость - 20 000 циклов включения/отключения, электрическая - 10 000 циклов, что гарантирует долгий срок службы при регулярной эксплуатации.

Преимущества

• Универсальная характеристика C - хорошо сочетается с типичными бытовыми и полупромышленными нагрузками
• Высокая отключающая способность (10 кА) - обеспечивает защиту даже в старых сетях с высоким уровнем КЗ
• Компактный форм-фактор - экономит место в щите
• Визуальный индикатор положения контактов - позволяет быстро определить причину отключения
• Поддержка дополнительных модулей - возможность добавления сигналов срабатывания и удалённого управления

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока (AC)
• Степень защиты IP20 исключает установку вне закрытых щитов - нельзя использовать на улице или во влажных помещениях без дополнительной защиты
• Не рекомендован для защиты светодиодных ламп с драйверами, имеющими очень высокий пусковой ток - лучше выбрать характеристику D
• Не имеет встроенной защиты от утечек тока - для защиты людей необходимо применять УЗО перед этим автоматом

Примеры использования

• Защита розеточных групп в квартире - холодильник, микроволновка, кофе-машина
• Линия питания насоса для системы водоснабжения
• Щитовая защита для точечных светильников с галогенными лампами
• Цепь питания маломощного станка (дрель, шлифовальная машина)
• Объединение в паре с УЗО 30 мА для защиты ванной комнаты

Практические советы

• Выбирая между характеристиками B, C и D - для обычной бытовой нагрузки (розетки, освещение) достаточно C; для двигателей - предпочтительнее D
• При сборке щита проверьте соответствие сечения кабеля и номинала автомата - для 10 А используйте медный кабель минимум 1,5 мм2, желательно 2,5 мм2
• Если планируете подключать оборудование с частыми включениями (например, компрессор), убедитесь, что число операций не превышает 10 000 циклов - в противном случае рассмотрите более износостойкий вариант
• Для дистанционной сигнализации сработки можно заказать дополнительный контакт XF9J - он передаст сигнал в систему учёта или SCADA
• Не затягивайте зажимы слишком сильно - это повредит пластиковые детали и снизит надёжность контакта
