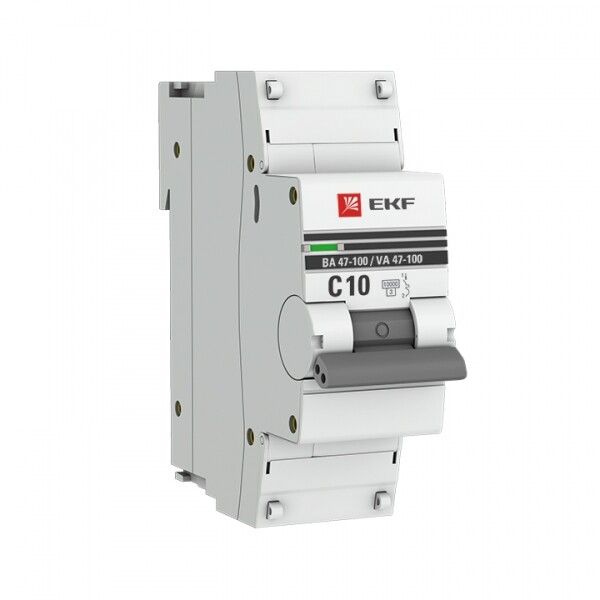

Выключатель автоматический однополюсный ВА 47-100 10А C 10кА PROxima | mcb47100-1-10C-pro EKF

Автоматический выключатель модульный однополюсный 10А C 10кА ВА 47-100 от EKF PROxima предназначен для защиты бытовых и промышленных электросетей от перегрузок и коротких замыканий. Этот выключатель легко устанавливается на DIN-рейку и соответствует требованиям ГОСТ Р50345-1-2010.

Назначение и область применения

Автоматический выключатель модульный однополюсный 10А C 10кА ВА 47-100 защищает однофазные цепи переменного тока с напряжением до 230 В и частотой 50 Гц. Применяется в распределительных щитках жилых домов, офисов, магазинов и на производстве - например, для защиты освещения, розеточных групп, бытовой техники и маломощного оборудования.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, компрессоры)
• Номинальная отключающая способность: 10 кА - способность безопасно прервать ток короткого замыкания до этого значения
• Номинальное напряжение: 230 В AC / 660 В изоляции - работает в сети 230 В, изоляция рассчитана на более высокие напряжения
• Сечение провода: 1–35 мм2 - позволяет подключить медные провода от 1 до 35 квадратных миллиметров
• Тип расцепителя: тепловой + электромагнитный - защита от длительной перегрузки (тепловой) и внезапного КЗ (электромагнитный)
• Модульная ширина: 1,5 М - занимает 1,5 стандартных модулей на DIN-рейке (27 мм)
• Глубина монтажа: 45 мм - требует свободного места в щите минимум 45 мм назад от лицевой панели
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от пыли и воды; подходит только для внутренней установки в закрытые щиты
• Рабочая температура: –10…+50 C - можно использовать в неотапливаемых помещениях, но не на улице
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги при КЗ, снижая термическую нагрузку на проводку
• Потери мощности: 5,5 Вт - энергопотребление самого аппарата при работе, влияет на нагрев в плотно укомплектованных щитах
• Частота: 50 Гц - совместим только с сетями переменного тока 50 Гц (стандарт РФ и Европы)
• Категория перенапряжения: III - предназначено для установки в распределительных устройствах, где возможны скачки напряжения
• Климатическое исполнение: УХЛ3.1 - рассчитан на работу в условиях умеренного и холодного климата с повышенной влажностью внутри помещений

Совместимость и монтаж

Выключатель монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через зажимы сверху и снизу - провода фиксируются винтами. Для надёжного контакта используйте провода сечением 1–35 мм2, предварительно зачистив изоляцию на 8–10 мм. Не допускается использование многожильных проводов без наконечников. Выключатель совместим с другими устройствами серии ВА 47-100 и может устанавливаться рядом с УЗО, дифавтоматами и другим модульным оборудованием EKF PROxima.

Безопасность и стандарты

Автоматический выключатель модульный однополюсный 10А C 10кА ВА 47-100 соответствует ГОСТ Р50345-1-2010 (эквивалент МЭК 60898-1). Соответствие нормам гарантирует сертифицированную надёжность срабатывания при перегрузках и КЗ. Номинальное импульсное выдерживаемое напряжение 4 кВ обеспечивает устойчивость к кратковременным перенапряжениям, например, от ударов молнии в ЛЭП.

Преимущества

• Высокая отключающая способность (10 кА) - подходит для современных сетей с большим потенциалом КЗ
• Класс токоограничения 3 - снижает риск повреждения кабеля при аварии
• Широкий диапазон сечений проводов - универсальность для различных типов монтажа
• Долгий срок службы - гарантия 84 месяца (7 лет) подтверждает качество сборки и материалов
• Совместимость с продукцией EKF PROxima - удобство комплектования щита одной серией

Ограничения применения

• Не предназначен для трёхфазных цепей - требуется три таких выключателя для защиты трёх фаз
• IP20 не допускает установку во влажных местах (ванная, бассейн, уличные щиты)
• Не подходит для нагрузок с очень высоким пусковым током (например, крупные двигатели) - для них нужна характеристика D
• Не используется в системах постоянного тока - только переменный ток 50 Гц
• При температуре ниже –10 C возможно увеличение времени срабатывания теплового расцепителя

Примеры использования

• Защита группы розеток в квартире
• Отключение освещения в коридоре или на лестнице
• Щитовая защита для стиральной машины, бойлера, микроволновки
• Распределительный щит в небольшом офисе или мастерской
• Дополнение в существующем щите EKF PROxima для расширения числа контуров

Практические советы

• Перед установкой проверьте соответствие сечения провода - слишком тонкий провод может перегреться, слишком толстый плохо войдёт в зажим
• Не затягивайте винты чрезмерно - это повредит контакт и вызовет нагрев
• При проектировании щита учтите глубину монтажа (45 мм) - выбирайте корпус с запасом
• Если в щите много автоматов, следите за суммарной мощностью потерь (5,5 Вт × количество) - это влияет на общий нагрев
• Для защиты мощных устройств (более 2,5 кВт) лучше выбрать автомат с характеристикой D, а не C
• При замене старого автомата - обязательно отключите питание и проверьте отсутствие напряжения тестером
