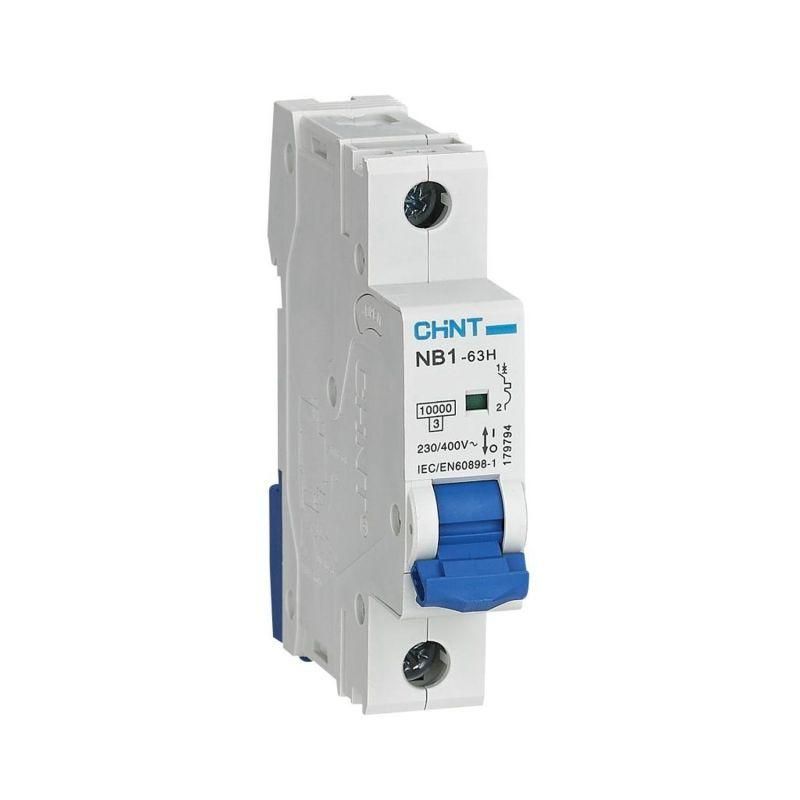

Выключатель автоматический однополюсный NB1-63H 1P 6A 10кА х-ка C (R) | 179793 CHINT

Автоматический выключатель CHINT 179793 - это модульный однополюсный аппарат серии NB1-63H, рассчитанный на защиту бытовых и промышленных цепей переменного тока с номинальным током 6 А. Он обеспечивает надёжную защиту от перегрузок и коротких замыканий, устанавливается на DIN-рейку и подходит для использования в распределительных щитах.

Назначение и область применения

Автоматический выключатель CHINT 179793 предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Применяется в жилых, коммерческих и промышленных объектах - например, для защиты групповой сети освещения, розеток, маломощных приборов и оборудования с умеренным пусковым током. Подходит для установки в квартирных, офисных и производственных щитах.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Номинальное напряжение: 230 В - рабочее напряжение однофазной сети;
• Количество полюсов: 1 - защищает один фазный проводник;
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, оптимальна для нагрузок с умеренным пуском (например, люминесцентные светильники, насосы, малые двигатели);
• Отключающая способность: 10 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить;
• Напряжение изоляции: 500 В - гарантирует безопасную работу при повышенных импульсах;
• Импульсное выдерживаемое напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения;
• Тип тока: переменный (AC) - работает только в сетях с переменным током;
• Частота: 50–60 Гц - совместим с сетями России и Европы;
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли - применяется только внутри закрытых щитов;
• Модульная ширина: 1 модуль (18 мм) - занимает одну позицию на DIN-рейке;
• Рабочая температура: от -25 C до +40 C - допустимый диапазон для внутренней установки; не предназначен для уличного монтажа;
• Степень загрязнения: 2 - используется в помещениях с нормальным уровнем запылённости и влажности;
• Дополнительная комплектация: да - возможно подключение вспомогательных контактов (XF9, XF9J) и расцепителей (S9, V9).

Совместимость и монтаж

Автоматический выключатель CHINT 179793 монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через винтовые зажимы - подходят гибкий многожильный и одножильный кабель сечением до 4 мм2. Также возможна установка шин типа PIN и FORK. Устройство совместимо со всеми элементами серии NB1-63H, что позволяет легко формировать сборки с другими автоматами, УЗО и реле. Для правильного монтажа соблюдайте момент затяжки - не более 0,8 Нм, чтобы не повредить зажимы.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC/EN 60898-1 и IEC/EN 60947-2. Категория применения A - обеспечивает координированную защиту в бытовых и аналогичных условиях. Класс токоограничения 3 снижает энергию короткого замыкания, защищая кабели и оборудование. Механическая износостойкость - 20 000 циклов включения/отключения, электрическая - 10 000 циклов, что гарантирует долгую службу даже при частых операциях.

Преимущества

• Универсальная характеристика C - хорошо сочетается с типичными бытовыми нагрузками;
• Надёжная система индикации: окно показывает положение контакта - «I» (вкл.), «O» (выкл.) и третья позиция - при срабатывании;
• Гибкость расширения: можно добавить вспомогательные контакты для удалённой сигнализации или расцепители для дистанционного отключения;
• Совместимость с продукцией CHINT серии NB1-63H - позволяет собирать единые щиты без проблем с совмещением;
• Высокая отключающая способность (10 кА) - обеспечивает безопасность даже при серьёзных авариях в домашних сетях.

Ограничения применения

• Не предназначен для работы вне помещений - степень защиты IP20 исключает использование во влажных, пыльных или уличных условиях;
• Не подходит для нагрузок с высоким пусковым током (например, мощные компрессоры, сварочные аппараты) - для них требуется характеристика D;
• Не имеет встроенного УЗО - для защиты от утечек тока необходимо использовать отдельное устройство;
• Работает только с переменным током - нельзя применять в системах постоянного тока (DC).

Примеры использования

• Защита группы розеток в квартире или офисе;
• Автомат для освещения с люминесцентными или LED-светильниками;
• Щитовая защита холодильника, микроволновки, стиральной машины;
• Линии питания маломощных насосов, вентиляторов, контрольных плат;
• Функциональный элемент в составе сборки щита с другими автоматами NB1-63H.

Практические советы

• Выбирая автомат CHINT 179793, проверьте соответствие номинала нагрузке - не используйте 6 А для мощных приборов выше 1,4 кВт;
• При установке в щите оставляйте свободное место рядом - для удобства обслуживания и теплоотвода;
• Если нужна сигнализация срабатывания - выбирайте версию с дополнительным контактом XF9J;
• Не путайте с характеристикой B - она чувствительнее и чаще срабатывает при пуске двигателей;
• Проверяйте маркировку на корпусе перед монтажом - убедитесь, что указано именно 6 А, C, 10 кА - это ключевые параметры для безопасности.
