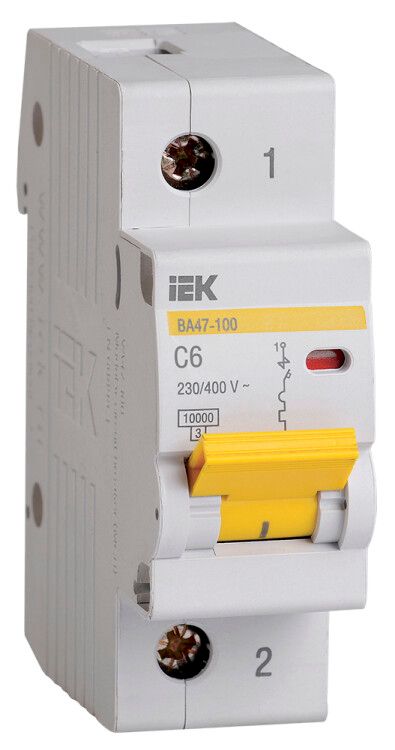

Выключатель автоматический однополюсный ВА47-100 1P 6А 10кА C KARAT | MVA40-1-006-C IEK

Автоматический выключатель модульный однополюсный 6А 10кА характеристика C ВА47-100 от IEK предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат из серии KARAT подходит для установки в щитках жилых домов, офисов и промышленных объектов, обеспечивая надёжную работу при номинальном токе 6 А и напряжении до 400 В.

Назначение и область применения

Автоматический выключатель ВА47-100 защищает группы потребителей с активной и индуктивной нагрузкой — например, освещение, розетки, насосы, малые двигатели. Он рекомендован для использования во вводно-распределительных устройствах (ВРУ) и распределительных щитах в бытовых и промышленных условиях. Подходит для монтажа в новых и существующих системах электроснабжения с переменным током частотой 50 Гц.

Технические характеристики

• Номинальный ток: 6 А — максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Номинальное напряжение: 400 В — предельное рабочее напряжение сети;
• Номинальная отключающая способность: 10 кА — способность безопасно прервать ток короткого замыкания до 10 тысяч ампер;
• Характеристика срабатывания: C — срабатывает при токах от 5 до 10 кратного номинала, оптимальна для нагрузок с умеренным пуском (например, светильники, бытовая техника);
• Класс токоограничения: 3 — высокий уровень ограничения тока КЗ, снижающий тепловую и механическую нагрузку на провода и оборудование;
• Тип напряжения: AC/DC — работает как в сетях переменного, так и постоянного тока (при соблюдении допустимых значений);
• Частота: 50 Гц — рассчитан на стандартную сеть России и стран СНГ;
• Рабочая температура: от –40 °C до +50 °C — позволяет использовать в неотапливаемых помещениях и на улице внутри щитков;
• Модульная ширина: 1,5 модуля — занимает 27 мм по стандарту DIN;
• Степень защиты IP20 — защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и воды;
• Гарантия: 120 месяцев — 10 лет официальной гарантии от производителя IEK.

Совместимость и монтаж

Автоматический выключатель ВА47-100 монтируется на стандартную DIN-рейку шириной 35 мм. Устанавливается в любые модульные распределительные щиты, совместимые с продукцией IEK серии KARAT. Для подключения используются зажимы с винтовым креплением — подходят медные провода сечением от 0,5 до 2,5 мм². Перед монтажом проверьте соответствие сечения провода и номинала автомата — не используйте более толстый провод без соответствующего увеличения тока защиты.

Безопасность и стандарты

Автоматический выключатель ВА47-100 соответствует требованиям международного стандарта IEC 60898-1 и российскому ГОСТ Р 50345. Продукция сертифицирована и прошла испытания на долговечность, термическую и электромагнитную стойкость. Класс токоограничения 3 повышает безопасность при аварийных режимах, снижая риск возгорания проводки.

Преимущества

• Высокая отключающая способность (10 кА) обеспечивает защиту даже при серьёзных КЗ в старых сетях;
• Характеристика C хорошо сочетается с типичными бытовыми нагрузками — меньше ложных срабатываний при включении ламп или холодильников;
• Широкий диапазон рабочих температур делает его пригодным для установки в неутеплённых щитках;
• 10-летняя гарантия от IEK свидетельствует о качестве комплектующих и сборки;
• Модульная конструкция легко комбинируется с другими устройствами (УЗО, реле напряжения) в одном щите.

Ограничения применения

• Не подходит для защиты мощных двигателей с высоким пусковым током — для них требуется характеристика D;
• IP20 не обеспечивает защиту от влаги — нельзя устанавливать вне закрытых щитов или в сырых помещениях без дополнительной герметизации;
• Не предназначен для работы при постоянном токе выше 400 В — при использовании в DC-сетях необходимо уточнять допустимые значения в документации производителя;
• Ограниченная ширина (1,5 модуля) требует точного планирования места в щите — не подменяет двухполюсные автоматы для сложных схем.

Примеры использования

• Защита осветительной группы в квартире — 6 А достаточно для 10–12 LED-светильников;
• Щиток на этаже многоквартирного дома — один ВА47-100 на каждую комнату или зону;
• Промышленный щит управления — защита пультов, датчиков, малых контроллеров;
• Системы видеонаблюдения — питание камер через отдельный автомат 6 А.

Практические советы

• Выбирая автомат, всегда сравнивайте номинальный ток с расчетной нагрузкой — лучше взять запас 10–20%, чтобы избежать перегрева;
• При замене старого автомата проверьте, что новый имеет ту же характеристику (C) и класс токоограничения (3) — это влияет на безопасность всей цепи;
• Подключение проводов выполняйте плотно — плохой контакт вызывает нагрев и выход из строя;
• Для помещений с повышенной влажностью (ванная, гараж) используйте ВА47-100 только внутри щита со степенью защиты IP54 или выше;
• Серия KARAT от IEK совместима с другими изделиями бренда — можно собирать единые щиты без проблем с фиксацией и маркировкой.
