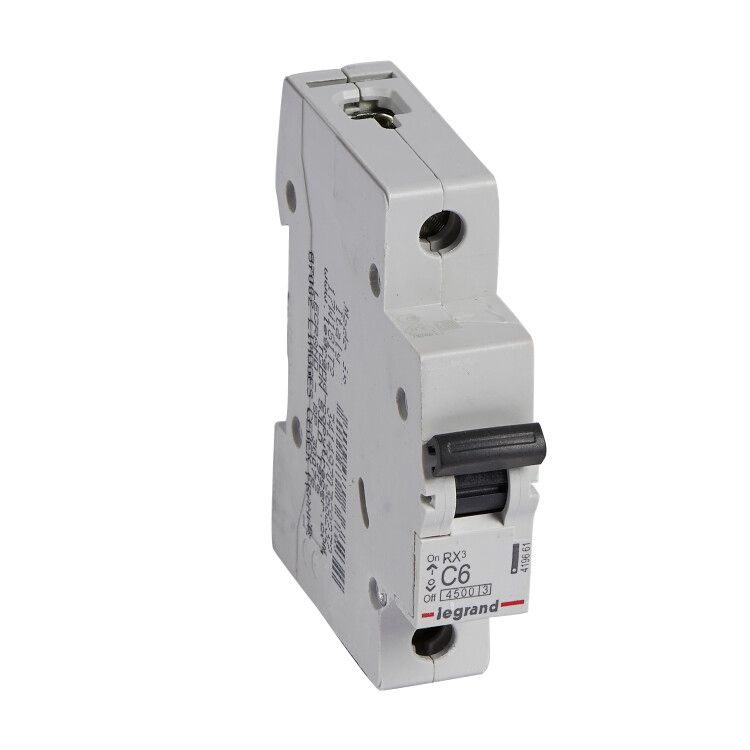

Выключатель автоматический однополюсный RX3 4500 6А C 4,5кА | 419661 Legrand

Автоматический выключатель однополюсный RX3 6 А (C) 4,5 кА от Legrand - надёжное устройство для защиты однофазных цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых и промышленных объектов. Артикул 419661 соответствует серии RX3, известной стабильностью работы и совместимостью с DIN-рейками.

Назначение и область применения

Автоматический выключатель однополюсный RX3 6 А (C) 4,5 кА предназначен для защиты электрических цепей переменного тока от сверхтоков: перегрузок и коротких замыканий. Устройство применяется в бытовых и промышленных системах - например, для защиты групп освещения, розеточных контуров, маломощного оборудования на станках, конвейерах и в HVAC-системах. Подходит для установки в щитах жилых домов, офисов, магазинов и небольших производственных помещений.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений.
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, компрессоры).
• Номинальное напряжение: 230 В AC / 400 В изоляции - работает в сетях с напряжением до 230 В между фазой и нулём, с изоляцией, выдерживающей до 400 В.
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить ток короткого замыкания до 4500 А.
• Сечение провода: до 25 мм2 - позволяет подключать медные провода сечением до 25 квадратных миллиметров.
• Класс токоограничения: 3 - высокий уровень ограничения тока КЗ, снижающий тепловые и механические воздействия на цепь.
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира.
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и от предметов более 12 мм; не предназначена для влагозащиты.
• Рабочая температура: от -25 до +70 C - работает в широком температурном диапазоне, включая холодные помещения и нагретые щитовые.
• Модульная ширина: 1 модуль - занимает стандартную ширину 17,5 мм на DIN-рейке.
• Глубина монтажа: 44 мм - требует минимального свободного пространства внутри щита.
• Электрическая износостойкость: 10 000 операций - срок службы при частом включении/выключении.
• Нормативный документ: МЭК 60947-2 - соответствие международному стандарту на автоматические выключатели.

Совместимость и монтаж

Автоматический выключатель RX3 6 А (C) 4,5 кА монтируется на DIN-рейку типа TS35. Крепление осуществляется с помощью защелок, обеспечивающих фиксацию в двух положениях - для удобства установки и демонтажа. Устройство совместимо со всеми стандартными щитами, где используется DIN-рейка. Для подключения используются винтовые зажимы, допускающие провода сечением до 25 мм2. Обеспечивается плотный контакт даже при многожильных проводах - без предварительной обжимки. Наличие нестираемой маркировки упрощает идентификацию цепи после монтажа.

Безопасность и стандарты

Выключатель соответствует требованиям стандарта МЭК 60947-2 и имеет класс токоограничения 3, что гарантирует быстрое гашение дуги при аварии. Конструкция корпуса обеспечивает естественную циркуляцию воздуха, снижая риск перегрева. Степень защиты IP20 исключает доступ к токоведущим элементам при закрытом щите, но не защищает от влаги - применение вне герметичных корпусов возможно только в сухих помещениях. Климатическое исполнение УХЛ4 позволяет использовать устройство в условиях повышенной влажности и колебаний температуры, характерных для неотапливаемых помещений в регионах с умеренным климатом.

Преимущества

• Фиксация в двух положениях на DIN-рейке - предотвращает случайное выпадение при вибрации или ударах.
• Широкий диапазон рабочих температур - надёжно функционирует в холодных и жарких условиях.
• Высокая электрическая износостойкость - 10 000 циклов включения/отключения увеличивает срок службы.
• Оптимальная характеристика “C” - хорошо сочетается с типичными бытовыми и промышленными нагрузками.
• Компактная глубина монтажа - экономит место в щитах с ограниченным объёмом.

Ограничения применения

• Не предназначен для защиты цепей постоянного тока (DC) - только для переменного тока (AC).
• Степень защиты IP20 запрещает использование во влажных, пыльных или открытых местах - требуется установка в закрытый щит.
• Номинальный ток 6 А недостаточен для мощных потребителей (кондиционеры, электрокотлы) - для них нужны автоматы 16 А и выше.
• Категория перенапряжения 0 - не рекомендуется для установки в местах с высокими скачками напряжения (например, рядом с крупными двигателями без дополнительной защиты).

Примеры использования

• Защита группы розеток в квартире или офисе.
• Отключение осветительных цепей с люминесцентными и LED-светильниками.
• Щитовая защита маломощных насосов, вентиляторов, принтеров.
• Контур питания контрольной аппаратуры на производстве.
• Дополнительный автомат в этажном щите многоквартирного дома.

Практические советы

• При выборе автомата убедитесь, что суммарная мощность подключённых приборов не превышает 1,4 кВт (при 230 В и 6 А).
• Для цепей с пусковыми токами (например, стартеры двигателей) используйте характеристику “C”, как здесь - она лучше, чем “B”, но хуже, чем “D”.
• Проверьте посадочный диаметр проводов - зажимы подходят для одножильных и многожильных проводов до 25 мм2, но не для толще.
• При сборке щита оставляйте минимум 50 мм свободного места за автоматом - для лучшего теплоотвода.
• Артикул 419661 совместим с другими изделиями серии RX3 - можно легко расширить щит, добавляя аналогичные автоматы.
