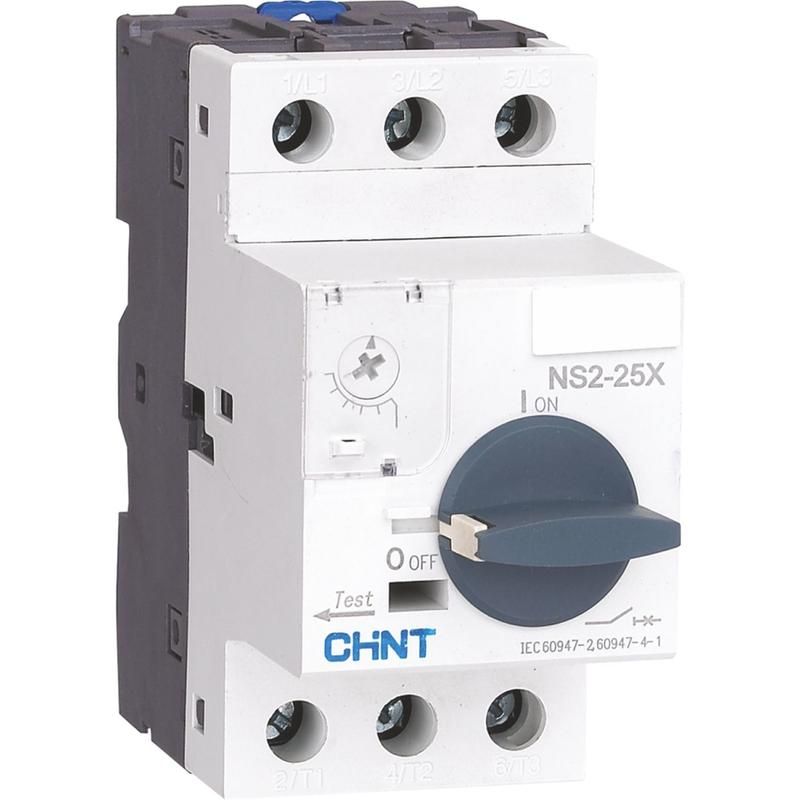

Выключатель автоматический защиты двигателя NS2-25X 17-23A с поворотной ручкой (R) | 495188 CHINT

Автоматический выключатель для защиты двигателя 17-23А NS2-25X с поворотной ручкой (R) от бренда CHINT предназначен для надёжной защиты электродвигателей от перегрузок, коротких замыканий и обрыва фазы. Этот прибор из серии NS2(X) применяется в промышленных системах управления, где важна точная настройка и устойчивость к нагрузкам.

Назначение и область применения

Автоматический выключатель для защиты двигателя 17-23А NS2-25X с поворотной ручкой (R) используется исключительно для защиты трёхфазных электродвигателей. Он сочетает функции коммутации и автоматического отключения при аварийных ситуациях. Подходит для установки в щитах управления станков, насосов, компрессоров, конвейеров и другого оборудования с высокими пусковыми токами.

Технические характеристики

• Номинальный ток: 23 А - максимальный постоянный ток, который выдерживает устройство без срабатывания;
• Тип расцепителя: термомагнитный - защищает от длительных перегрузок (тепловое срабатывание) и внезапных КЗ (магнитное срабатывание);
• Количество полюсов: 3 - обеспечивает защиту всех фаз трёхфазного двигателя;
• Рабочее напряжение: 230–690 В - совместим с сетями переменного тока до 690 В, включая промышленные системы;
• Отключающая способность: 15 кА - способен безопасно прервать ток короткого замыкания до 15 тысяч ампер;
• Термозащита: да - чувствительна к перегреву обмоток двигателя;
• Диапазон регулировки тока короткого замыкания: 18 А - можно настроить порог срабатывания магнитного расцепителя в пределах 18 А для адаптации под конкретную нагрузку;
• Чувствительность к обрыву фазы: да - автоматически отключает питание при потере одной из фаз, что предотвращает перегрев двигателя;
• Степень защиты IP20 - защищён от доступа пальцев и твёрдых предметов, но не герметичен - требует установки внутри закрытого шкафа;
• Управление: поворотная ручка - удобна для ручного включения/выключения и визуального определения состояния (вкл./выкл./трип);
• Подключение: винтовые зажимы - надёжное соединение с проводниками сечением до 25 мм2;
• Конструкция: стационарная - монтируется на DIN-рейку и не предусматривает съёмные модули.

Совместимость и монтаж

Автоматический выключатель для защиты двигателя 17-23А NS2-25X с поворотной ручкой (R) устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые клеммы - необходимо затягивать контакты моментом 1,5–2 Нм, чтобы избежать перегрева. Учитывайте посадочные габариты: устройство занимает 3 модуля (54 мм) по ширине. Совместим с другими аппаратами серии NS2(X): можно использовать в составе комплексных решений с пускателями, тепловыми реле и контактными блоками.

Безопасность и стандарты

Изделие соответствует международным нормам IEC 60947-2 и IEC 60947-4-1. Применение термомагнитного расцепителя и защиты от обрыва фазы снижает риск возгорания и выхода двигателя из строя. Сертифицировано для работы в условиях промышленной среды с температурой от -25C до +70C.

Преимущества

• Настройка тока срабатывания КЗ на 18 А позволяет точно адаптировать защиту под маломощные двигатели без ложных срабатываний;
• Защита от обрыва фазы - критично важно для долговечности двигателей в условиях нестабильной сети;
• Поворотная ручка обеспечивает наглядное состояние устройства - легко отличить аварийное отключение от ручного выключения;
• Высокая отключающая способность (15 кА) гарантирует работу даже при серьёзных КЗ в промышленных сетях;
• Монолитная конструкция повышает надёжность и снижает вероятность отказа из-за механических воздействий.

Ограничения применения

• Не предназначен для защиты однофазных нагрузок - работает только с трёхфазными цепями;
• Степень защиты IP20 запрещает установку в открытых помещениях, на улице или во влажных зонах - требуется корпус IP54 и выше;
• Нельзя использовать как основной рубильник для частого ручного включения/выключения - рассчитан на редкие операции, не более 1000 циклов в год;
• Не имеет встроенного теплового реле - термозащита реализована через внутренний механизм, но не заменяет внешние датчики температуры для критических объектов.

Примеры использования

• Щит управления насосной станцией - защита трёхфазного насоса мощностью до 11 кВт;
• Линия конвейера на пищевом производстве - предотвращение перегрева при обрыве фазы;
• Вентиляционный агрегат в промышленном цеху - надёжное отключение при скачках тока;
• Электропривод компрессора - управление и защита с возможностью быстрого сброса после аварии.

Практические советы

• Перед установкой проверьте соответствие номинала двигателя (23 А) - не используйте для нагрузок свыше 25 кВт без учёта коэффициента пуска;
• При монтаже в шкафу оставляйте минимум 50 мм свободного пространства вокруг аппарата для теплоотвода;
• После срабатывания - всегда проверяйте причину отключения перед включением. Автоматический выключатель для защиты двигателя 17-23А NS2-25X с поворотной ручкой (R) не сработает дважды подряд без диагностики;
• Для сложных систем рекомендуется параллельно установить вольтметр и индикацию обрыва фазы - это повысит уровень безопасности;
• Замена или обслуживание выполняются только при отключенном питании - даже при выключенном положении ручки часть контактов остаётся под напряжением.
