Выключатель автоматический с защ. двигателя GM2P 17-23А комбинир. расцеп. поворотн. рокоят. SE GM2P21 APC

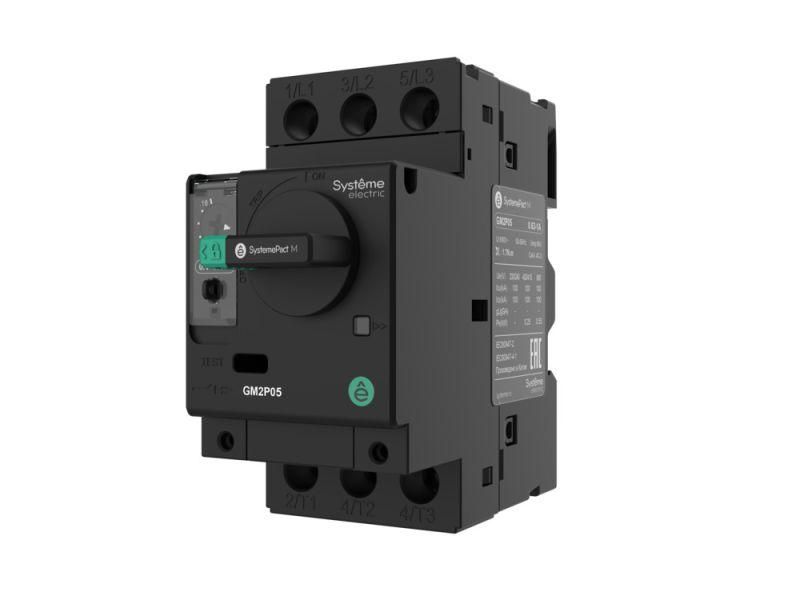

Автоматический выключатель защиты двигателя GM2P 17-23A комбинированный расцепитель поворотная рукоятка - устройство для надежной защиты электродвигателей от перегрузки и короткого замыкания. Произведённый компанией Systeme Electric, артикул gm2p21, предназначен для установки на DIN-рейку или монтажную плату в промышленных системах.

Назначение и область применения

Автоматический выключатель GM2P 17-23A используется для управления и защиты электродвигателей мощностью до 15 кВт в условиях постоянного запуска и нагрузки. Подходит для оборудования: насосов, вентиляторов, компрессоров, конвейеров, станков с ЧПУ и других промышленных механизмов. Применяется в цехах, на энергообъектах, в системах водоснабжения и ЖКХ.

Технические характеристики

• Ток срабатывания расцепителя: 17–23 А - регулируемый диапазон, позволяет точно адаптировать защиту под конкретный двигатель;
• Тип расцепителя: комбинированный - сочетает тепловую защиту от перегрузки и магнитную защиту от короткого замыкания;
• Метод управления: поворотная рукоятка - обеспечивает наглядное положение контакта (вкл/выкл/трип);
• Монтаж: на DIN-рейку типа TS35 или через отверстия для винтов на монтажной плате;
• Рабочее напряжение: до 690 В переменного тока (AC);
• Степень защиты: IP20 - защищено от доступа пальцев и предметов более 12 мм, но не от пыли и воды;
• Электромеханическая износостойкость: рассчитана на десятки тысяч операций включения/отключения.

Совместимость и монтаж

Автоматический выключатель GM2P 17-23A совместим со всеми стандартными DIN-рейками согласно IEC 60715. Для монтажа на плате используются два фиксирующих винта - диаметр отверстий соответствует M4. Устройство не требует внешних дополнений для работы - все функции реализованы внутри корпуса. Клеммы для подключения проводов рассчитаны на сечение 0,5–2,5 мм2 медных жил. Перед установкой проверьте соответствие тока двигателя диапазону 17–23 А и убедитесь, что питание соответствует максимальному напряжению 690 В AC.

Безопасность и стандарты

GM2P 17-23A соответствует международным нормам IEC 60947-4-1 и IEC 60947-2 для аппаратов управления и защиты двигателей. Сертифицирован для использования в промышленных сетях с высокими требованиями к безопасности. Комбинированный расцепитель гарантирует быстрое отключение при аварии, снижая риск возгорания и выхода из строя двигателя.

Преимущества

• Регулируемый порог срабатывания - можно точно настроить защиту под реальный рабочий ток двигателя, исключив ложные срабатывания;
• Поворотная рукоятка - удобна для ручного управления даже в ограниченном пространстве, визуально показывает состояние устройства;
• Гибкий монтаж - поддерживает как шинный, так и винтовой способ крепления, что увеличивает варианты размещения в щитах;
• Высокая надежность - конструкция без сложных механических элементов минимизирует вероятность отказа;
• Интеграция в серию SystemePact - совместим с другими компонентами системы, упрощает сборку комплексных решений.

Ограничения применения

• Не предназначен для защиты однофазных бытовых устройств - работает только в трёхфазных сетях;
• IP20 не допускает использование во влажных или пыльных средах без дополнительной защиты (например, в герметичных корпусах);
• Не имеет встроенного термореле или дистанционного управления - требуется внешняя автоматика для удаленного контроля;
• Запрещается использовать при температуре ниже −25 C или выше +60 C - возможна потеря точности срабатывания.

Примеры использования

• Защита трехфазного насоса в системе водоочистки с током потребления 20 А;
• Контроль пуска конвейера на пищевом производстве, где частые запуски требуют точной тепловой защиты;
• Подключение к станку с ЧПУ, где важно предотвращать перегрев двигателя при длительной работе;
• Аварийное отключение вентилятора в HVAC-системе при скачках тока.

Практические советы

• Перед установкой обязательно отрегулируйте ток срабатывания под фактический рабочий ток двигателя - используйте тестовый режим или паспортные данные;
• Проверяйте плотность затяжки клемм - недостаточно затянутые провода вызывают нагрев и преждевременный выход из строя;
• При использовании на монтажной плате соблюдайте зазоры вокруг аппарата - необходима вентиляция для теплоотвода;
• После срабатывания расцепителя всегда проверяйте причину отключения - возможно, проблема в самом двигателе или сети;
• Для обслуживания отключите питание и убедитесь, что рукоятка находится в положении “OFF” - это исключает случайное включение.
