Выключатель автоматический защиты двигателя NS2-32H 17-23А с поворотной ручкой (R) | 253604 CHINT

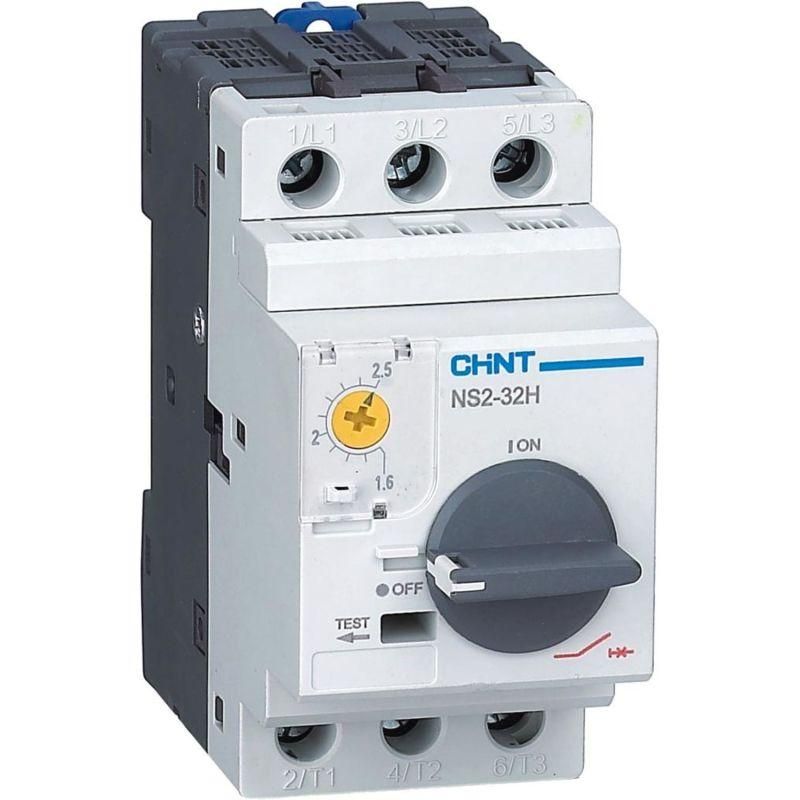

Автоматический выключатель защиты двигателя CHINT NS2-32H 17-23А с поворотной ручкой (R) предназначен для коммутации и защиты электродвигателей от перегрузок и коротких замыканий. Устройство применяется в промышленных системах управления, где требуется надёжная и простая защита двигателей мощностью до 15 кВт.

Назначение и область применения

CHINT NS2-32H 17-23А используется для защиты трёхфазных электродвигателей от перегрузок и аварийных режимов. Выключатель обеспечивает автоматическое отключение цепи при превышении допустимого тока или возникновении короткого замыкания. Подходит для установки на станках, насосах, компрессорах, конвейерах и других устройствах с частым пуском/остановкой.

Технические характеристики

• Номинальный ток: 23 А - максимальный рабочий ток, при котором устройство работает длительно без срабатывания;
• Количество полюсов: 3 - защищает все три фазы трёхфазного двигателя;
• Отключающая способность: 50 кА - способность безопасно прервать ток короткого замыкания до этого значения;
• Ток короткого замыкания: 327 А - порог срабатывания магнитного расцепителя, при котором выключатель отключается мгновенно;
• Степень защиты IP20 - предохраняет от доступа пальцев и крупных предметов, но не защищена от пыли и воды; подходит только для внутренней установки в закрытых щитах.

Совместимость и монтаж

CHINT NS2-32H 17-23А устанавливается на DIN-рейку шириной 35 мм. Клеммы рассчитаны на провода сечением до 25 мм2. Для подключения используйте изолированные наконечники. Поворотная ручка позволяет легко визуально определить состояние выключателя: вверх - включено, вниз - отключено. Монтаж возможен только в сухих помещениях с температурой от -5C до +40C.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC 60947-2 и IEC 60947-4-1. Обеспечивает класс защиты II - двойная изоляция, не требует заземления корпуса. Наличие механической блокировки исключает случайное включение при обслуживании.

Преимущества

• Поворотная ручка удобна для быстрого ручного отключения и визуального контроля состояния;
• Максимальная отключающая способность 50 кА гарантирует безопасную работу даже в сетях с высокими токами КЗ;
• Интегрированная тепловая защита реагирует на долговременные перегрузки, что продлевает срок службы двигателя;
• Компактные габариты позволяют экономить место в распределительном шкафе.

Ограничения применения

• Не предназначен для работы во влажных, пыльных или агрессивных средах - степень защиты IP20 не обеспечивает герметичность;
• Не подходит для защиты однофазных нагрузок - только трёхфазные двигатели;
• Не имеет функции регулировки тока срабатывания - номинал фиксирован на 23 А;
• Не рекомендован для частых циклов включения/выключения более 10 раз в час - риск перегрева контактов.

Примеры использования

• Защита асинхронного двигателя 11 кВт на ленточном конвейере;
• Коммутация и защита насосной группы в системе водоснабжения;
• Работа с компрессором в воздушной системе производства;
• Управление вентилятором в HVAC-системе.

Практические советы

• Перед установкой проверьте соответствие номинала двигателя (23 А) - если двигатель потребляет больше, выбирайте модель с большим током;
• Обязательно используйте кабель с достаточным сечением - для 23 А минимум 4 мм2 медного провода;
• При монтаже в щите оставьте свободное пространство вокруг CHINT NS2-32H 17-23А для теплоотвода;
• Не устанавливайте выключатель рядом с источниками тепла - это снижает точность тепловой защиты;
• Проверяйте состояние ручки после каждого срабатывания - при частых отключениях возможно износ контактов.
