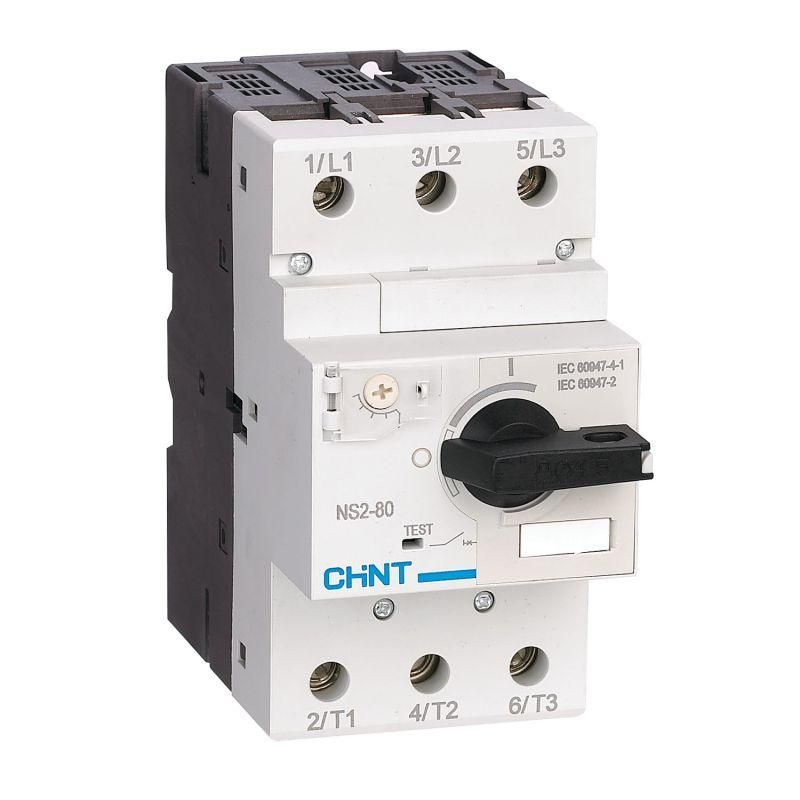

Выключатель автоматический защиты двигателя NS2-80 48-65A с поворотной ручкой (R) | 279724 CHINT

Автоматический выключатель CHINT NS2-80 с артикулом 279724 предназначен для защиты электродвигателей от перегрузок и коротких замыканий. Модель с поворотной ручкой (R) обеспечивает удобное управление и надёжную работу в промышленных условиях.

Назначение и область применения

Выключатель CHINT NS2-80 используется для коммутации и защиты трёхфазных электродвигателей мощностью до 65 А. Он защищает оборудование от длительных перегрузок и внезапных коротких замыканий. Подходит для установки на станках, насосах, компрессорах, конвейерах и других устройствах с высокими пусковыми токами.

Технические характеристики

• Номинальный ток: 65 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Количество полюсов: 3 - защищает все три фазы трёхфазной сети;
• Отключающая способность: 15 кА - способность безопасно прервать ток короткого замыкания до этой величины;
• Уставка мгновенного расцепителя: 910 А - порог, при котором выключатель сработает сразу при возникновении сверхтока (например, при старте двигателя);
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и от предметов более 12 мм, но не защищён от пыли и воды.

Совместимость и монтаж

Выключатель CHINT NS2-80 устанавливается на DIN-рейку шириной 35 мм. Клеммы рассчитаны на подключение медных проводов сечением до 25 мм2. Для правильного монтажа важно соблюдать момент затяжки контактов - избыточное усилие может повредить клеммы. Поворотная ручка позволяет легко визуально определить положение: «Вкл/Выкл». Устройство совместимо с контактными приставками и дополнительными модулями серии NS2(X).

Безопасность и стандарты

Выключатель соответствует международным стандартам IEC 60947-2 и IEC 60947-4-1. Конструкция исключает случайное включение при открытых крышках. Наличие механической блокировки предотвращает одновременное включение нескольких устройств в цепях с несколькими источниками питания.

Преимущества

• Поворотная ручка (R) обеспечивает четкую визуализацию состояния и удобство операторского контроля;
• Мгновенный расцепитель с уставкой 910 А хорошо согласован с пусковыми токами двигателей, снижая ложные срабатывания;
• Высокая отключающая способность (15 кА) гарантирует безопасность даже в сетях с большими токами КЗ;
• Изготовлен в соответствии со стандартами серий NS2(X), что обеспечивает взаимозаменяемость с другими элементами системы.

Ограничения применения

• Не предназначен для работы во влажных, запылённых или агрессивных средах - степень защиты IP20 не обеспечивает герметичность;
• Не рекомендуется использовать в системах с частотным регулированием без дополнительных фильтров - импульсные помехи могут вызывать ложные срабатывания;
• Не является пускателем - не имеет теплового реле; для полноценной защиты двигателя требуется внешнее тепловое реле или интеллектуальный контроллер.

Примеры использования

• Защита асинхронного двигателя 30 кВт на конвейере в пищевой промышленности;
• Коммутация насосной группы в системе водоснабжения;
• Работа с компрессором в воздушной системе завода - при условии, что окружающая среда сухая и чистая.

Практические советы

• Выбирая выключатель CHINT NS2-80, проверьте соответствие номинала 65 А нагрузке двигателя - учитывайте коэффициент запаса на пуск (обычно 1,2–1,5 от рабочего тока);
• При использовании с частотным преобразователем обязательно примените входной реактор или фильтр EMI;
• Для защиты от перегрузок добавьте термореле типа TH или электронный двигательный протектор;
• Не используйте в помещениях с температурой ниже –5 C или выше +60 C - это выходит за допустимые условия эксплуатации;
• Перед первым включением убедитесь, что ручка находится в положении «Выкл» и система заземлена.
