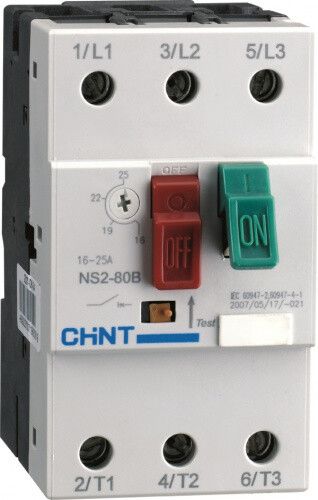

Выключатель автоматический защиты двигателя NS2-80B 25A-40A (R) | 495087 CHINT

Автоматический выключатель для защиты двигателя CHINT NS2-80B (R) с артикулом 495087 предназначен для надёжной защиты электродвигателей от перегрузок, коротких замыканий и обрыва фаз. Устройство применяется в промышленных системах управления, где важна точная настройка и высокая отказоустойчивость.

Назначение и область применения

Выключатель CHINT NS2-80B (R) используется для коммутации и защиты трёхфазных электродвигателей переменного тока. Подходит для оборудования с рабочими токами от 25 до 40 А. Применяется в системах управления насосами, компрессорами, вентиляторами, конвейерами и другим промышленным оборудованием, работающим по режиму AC-3.

Технические характеристики

• Номинальный ток длительной нагрузки: 40 А
• Количество полюсов: 3
• Рабочее напряжение: 230–690 В
• Номинальная отключающая способность (Icu): 15 кА при 400 В
• Система расцепления: термомагнитная - сочетает тепловую защиту от перегрузки и магнитную от короткого замыкания
• Диапазон регулировки тока срабатывания при КЗ: 40–560 А
• Защита от обрыва фазы: есть - предотвращает повреждение двигателя при потере одной из фаз
• Расцепитель минимального напряжения: есть - отключает питание при снижении напряжения ниже допустимого уровня
• Термозащита: есть - защищает двигатель от перегрева при длительной перегрузке
• Мощность при AC-3, 230 В: 11 кВт
• Тип присоединения: винтовые зажимы для проводов
• Степень защиты IP: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Управление: кнопка нажимная (включение/выключение)
• Конструкция: встраиваемое устройство фиксированной установки

Совместимость и монтаж

Выключатель CHINT NS2-80B (R) устанавливается на DIN-рейку шириной 35 мм. Для подключения используйте провода сечением, соответствующим номинальному току 40 А - рекомендуется медный провод 6–10 мм2. Винтовые зажимы требуют равномерного затягивания - переусиливать нельзя, чтобы не повредить контакты. Устройство не имеет функции дистанционного управления - управление осуществляется только через расположенную на корпусе кнопку.

Безопасность и стандарты

Выключатель соответствует международным стандартам IEC 60947-2 и IEC 60947-4-1. Обеспечивает класс защиты IP20, что делает его подходящим для установки внутри щитов и закрытых помещений. Наличие термомагнитного расцепления и защиты от обрыва фазы соответствует требованиям безопасности для промышленных двигателей.

Преимущества

• Интегрированная защита от обрыва фазы - исключает необходимость внешнего реле контроля фаз
• Настройка тока срабатывания при КЗ в широком диапазоне (40–560 А) позволяет точно адаптировать устройство под конкретный двигатель
• Расцепитель минимального напряжения обеспечивает безопасное отключение при просадках сети
• Фиксированная конструкция минимизирует риск случайного отключения
• Совместим с другими модулями серии NS2 - можно легко собирать комплексные системы защиты

Ограничения применения

• Не предназначен для установки на открытом воздухе или во влажных средах - степень защиты IP20 не обеспечивает защиту от пыли и брызг
• Не поддерживает дистанционное управление или сигнализацию состояния - требуется дополнительная аппаратура для удалённого контроля
• Не рассчитан на частые операции включения/выключения - оптимален для постоянной работы, а не для пуско-остановочных циклов
• Требует ручной настройки - не имеет цифрового интерфейса или программирования

Примеры использования

• Защита трехфазного насоса мощностью 7,5 кВт в системе водоснабжения
• Комплексная защита вентилятора на промышленном конвейере с током потребления 32 А
• Установка в распределительном шкафу станка с ЧПУ для предотвращения выхода из строя двигателя при перебоях питания
• Подключение к компрессору в системе сжатого воздуха с возможностью быстрого ручного отключения

Практические советы

• Перед установкой проверьте соответствие номинала двигателя (ток и мощность) параметрам выключателя - 40 А и 11 кВт при 230 В
• При использовании в условиях колебаний напряжения обязательно включите расцепитель минимального напряжения
• Не устанавливайте рядом с источниками тепла - температурные изменения влияют на работу теплового расцепителя
• Проверяйте плотность затяжки винтов каждые 6–12 месяцев - особенно при работе с большими токами
• Для систем с частыми аварийными отключениями рекомендуется использовать дополнительные контактные модули для сигнализации
