Выключатель автоматический защиты двигателя NS2-80 63-80A с поворотной ручкой (R) | 279725 CHINT

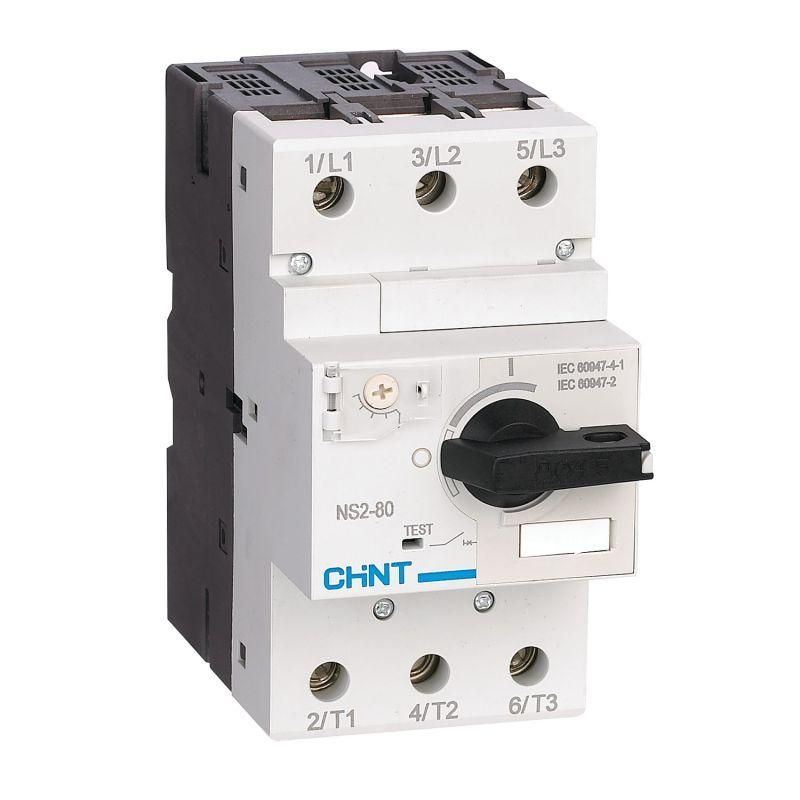

Автоматический выключатель для защиты двигателя 63–80 А с поворотной ручкой (R) от бренда CHINT, артикул 279725, предназначен для надёжной защиты электродвигателей от перегрузок и коротких замыканий. Относится к серии NS2(X) и совмещает функции коммутации и защиты в одном устройстве.

Назначение и область применения

Этот автоматический выключатель используется исключительно для защиты электродвигателей - он реагирует на длительную перегрузку и внезапные скачки тока, предотвращая выход из строя обмоток и механических узлов. Подходит для установки в распределительных щитах промышленного оборудования: насосов, компрессоров, конвейеров, вентиляторов, станков с ЧПУ. Устройство не предназначено для защиты освещения, бытовой техники или слаботочных цепей.

Технические характеристики

• Номинальный ток: 80 А - максимальный постоянный ток, который выдерживает аппарат без срабатывания;
• Отключающая способность: 15 кА - способность безопасно прервать ток короткого замыкания до этой величины;
• Количество полюсов: 3 - защищает все три фазы трёхфазного двигателя;
• Диапазон регулировки тока срабатывания при перегрузке: 0,63…1120 А - позволяет точно настроить порог срабатывания под конкретный двигатель;
• Степень защиты IP20 - защита от доступа пальцев и твёрдых предметов размером более 12,5 мм; не защищён от воды и пыли.

Совместимость и монтаж

Автоматический выключатель для защиты двигателя 63–80 А с поворотной ручкой (R) монтируется на DIN-рейку шириной 35 мм. Соединение проводов осуществляется через зажимы с моментом затяжки 4 Нм - важно соблюдать этот параметр, чтобы избежать перегрева контактов. Поворотная ручка обеспечивает удобное управление в условиях ограниченного пространства. Для правильной работы требуется установка в вертикальном положении +-15°. Не допускается монтаж рядом с источниками тепла выше 40 C.

Безопасность и стандарты

Изделие соответствует международным стандартам IEC/EN 60947-2 и IEC/EN 60947-4-1, что гарантирует соответствие требованиям безопасности для промышленного электрооборудования. Сертифицировано для использования в системах с напряжением до 690 В переменного тока частотой 50/60 Гц.

Преимущества

• Широкий диапазон регулировки тока срабатывания позволяет адаптировать защиту под любой двигатель, даже с высоким пусковым током;
• Поворотная ручка (R) снижает риск случайного включения и упрощает операции в плотных шкафах;
• Высокая отключающая способность (15 кА) обеспечивает безопасность при аварийных режимах в сетях с большой мощностью;
• Модульная конструкция серии NS2(X) позволяет легко заменить устройство без переделки монтажа.

Ограничения применения

• Не применяется в помещениях с повышенной влажностью, запылённостью или агрессивной средой - степень защиты IP20 недостаточна;
• Не подходит для защиты однофазных нагрузок или цепей с постоянным током;
• Регулировка тока срабатывания требует точного знания номинального тока двигателя - неверная настройка может привести к ложному срабатыванию или отказу защиты;
• Не имеет встроенного термореле - внешнее тепловое реле не требуется, так как защита реализована внутри аппарата.

Примеры использования

• Защита трехфазного асинхронного двигателя 5,5 кВт (нормальный рабочий ток ~11 А) с пуском под нагрузкой - настройка тока срабатывания на 16 А;
• Контроль двигателя воздушного компрессора 15 кВт (рабочий ток ~28 А) - настройка на 32 А с учётом кратковременного пускового импульса;
• Обеспечение безопасности конвейера на пищевом производстве - где важна надёжная защита от заклинивания и перегрузки.

Практические советы

• Перед установкой проверьте номинальный ток двигателя - он должен попадать в середину диапазона регулировки (например, для 80 А автомата оптимально - 40–60 А);
• При использовании в условиях частых пусков (более 10 раз в час) убедитесь, что температура окружающей среды не превышает +40 C;
• Не используйте автоматический выключатель для защиты двигателей с частотными преобразователями - они требуют специализированных решений;
• После срабатывания всегда проверяйте причину - возможно, есть проблема с самим двигателем или механической нагрузкой;
• Для обслуживания отключите питание и убедитесь, что ручка находится в положении “OFF” - поворотный механизм не является полноценным рубильником.
