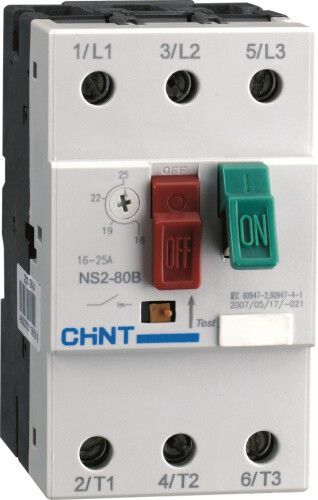

Выключатель автоматический защиты двигателя NS2-80B 56A-80A (R) | 495089 CHINT

Автоматический выключатель для защиты двигателя 56-80А NS2-80B (R) от CHINT предназначен для надёжной защиты электродвигателей от перегрузок, коротких замыканий и обрыва фаз. Этот прибор входит в серию NS2(X) и применяется в промышленных системах управления, где важна точная и быстрая реакция на аварийные ситуации.

Назначение и область применения

Автоматический выключатель для защиты двигателя 56-80А NS2-80B (R) используется для коммутации и защиты трёхфазных электродвигателей переменного тока. Он обеспечивает автоматическое отключение при перегрузках, коротком замыкании, обрыве фазы или снижении напряжения ниже допустимого уровня. Подходит для установки в щитах управления станков, насосов, компрессоров, конвейеров и других промышленных механизмов с частым пуском.

Технические характеристики

• Номинальный ток: 80 А - позволяет работать с двигателями до 22 кВт при напряжении 230 В
• Номинальное напряжение: 230–690 В - совместим с сетями различного класса напряжения
• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальная отключающая способность: 15 кА - способен безопасно отключить ток короткого замыкания до 15 тысяч ампер
• Система расцепления: термомагнитная - сочетает тепловую защиту от перегрузки и магнитную - от КЗ
• Диапазон регулировки срабатывания при КЗ: 1120 А - предельный ток, при котором сработает магнитный расцепитель
• Чувствительность к обрыву фазы: да - отключает двигатель при потере одной из фаз
• Расцепитель минимального напряжения: да - предотвращает самопроизвольный запуск при восстановлении питания
• Термозащита: да - защищает двигатель от долговременной перегрузки
• Степень защиты IP20 - защищён от доступа пальцев и твёрдых предметов, но не герметичен
• Тип присоединения: винтовые зажимы - надёжное и проверенное соединение проводов
• Управление: кнопка нажимная - ручное включение/выключение через внешнюю кнопку
• Конструкция: встраиваемое устройство фиксированной установки - монтируется в шкаф, не имеет выносного корпуса

Совместимость и монтаж

Автоматический выключатель для защиты двигателя 56-80А NS2-80B (R) устанавливается на DIN-рейку шириной 35 мм. Присоединение к силовой цепи осуществляется через винтовые зажимы - рекомендуется использовать медные жилы сечением до 35 мм2. Для подключения управления требуется внешняя кнопка пуска/останова. Устройство не требует дополнительных модулей для базового функционала. Обязательно соблюдать момент затяжки винтов согласно руководству производителя - недостаточное или чрезмерное усилие может повредить контакты.

Безопасность и стандарты

Автоматический выключатель для защиты двигателя 56-80А NS2-80B (R) соответствует международным стандартам IEC 60947-2 и IEC 60947-4-1. Сертифицирован для работы в промышленных условиях. Наличие расцепителей по обрыву фазы и минимальному напряжению повышает уровень безопасности при работе с оборудованием, чувствительным к перебоям питания.

Преимущества

• Высокая отключающая способность (15 кА) - гарантирует безопасность даже при серьёзных авариях
• Защита от обрыва фазы - предотвращает перегрев и выход из строя двигателей
• Встроенный расцепитель минимального напряжения - исключает опасный самопуск оборудования после отключения
• Термомагнитная система расцепления - оптимальное сочетание точности и надёжности
• Фиксированная конструкция - минимум подвижных деталей, что увеличивает срок службы

Ограничения применения

• Не предназначен для установки вне закрытых щитов - степень защиты IP20 не защищает от влаги и пыли
• Не работает как пускатель без внешнего устройства управления - требует подключения кнопочной станции
• Максимальная мощность 22 кВт при 230 В - для более мощных двигателей необходимо выбирать другую модель
• Не имеет встроенного таймера или частотного регулирования - не подходит для сложных систем управления

Примеры использования

• Щит управления насосной станцией - защита от перегрузки и обрыва фазы
• Линия конвейера на пищевом производстве - предотвращение самопроизвольного запуска после отключения электроэнергии
• Вентиляционный комплекс с несколькими двигателями - надёжная защита при колебаниях сети
• Оборудование для металлообработки - управление станками с высоким пусковым током

Практические советы

• Выбирая автоматический выключатель для защиты двигателя 56-80А NS2-80B (R), убедитесь, что номинальный ток двигателя не превышает 80 А
• Используйте провода с подходящим сечением - для 80 А лучше применять медные жилы 25–35 мм2
• Подключите внешнюю кнопку пуска/останова - устройство само по себе не является пускателем
• Перед первым включением проверьте настройку расцепления - заводская установка может отличаться от ваших условий
• Регулярно осматривайте винтовые зажимы - ослабление контакта вызывает нагрев и отказ
• Не используйте в помещениях с повышенной влажностью или пылью - IP20 не обеспечивает защиту от этих факторов
