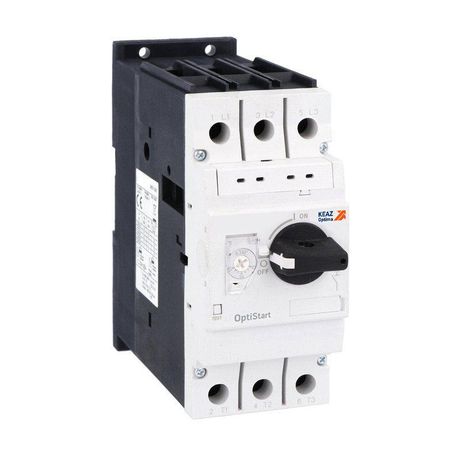

Выключатель автоматический OptiStart MP-63R-50-T2 | 348546 КЭАЗ

Автоматический выключатель для защиты двигателя OptiStart MP-63R-50-T2 от КЭАЗ предназначен для надёжной защиты электродвигателей от перегрузок и коротких замыканий. Устройство сочетает термомагнитную защиту, высокую отключающую способность и совместимость с системами управления на базе контакторов OptiStart K. Артикул 348546 соответствует модели с номинальным током 50 А и рассчитано на работу в промышленных условиях.

Назначение и область применения

OptiStart MP-63R-50-T2 используется для защиты трёхфазных электродвигателей мощностью до 22 кВт. Выключатель реагирует на длительные перегрузки и внезапные скачки тока, предотвращая выход из строя двигателя, кабелей и других элементов цепи. Подходит для установки в панелях управления станков, насосов, конвейеров, вентиляционных систем и другого оборудования с частыми пусками.

Технические характеристики

• Номинальное напряжение: 690 В - работает в сетях переменного тока до 690 В, включая промышленные системы 400–690 В
• Номинальный ток: 50 А - максимальный постоянный ток, который выдерживает устройство без срабатывания
• Номинальная отключающая способность Icu: 50 кА - способность безопасно прервать ток короткого замыкания до 50 кА
• Количество полюсов: 3 - защищает все три фазы одновременно
• Тип расцепителя: термомагнитный - комбинация теплового (для перегрузок) и магнитного (для КЗ) расцепителей
• Номинальная мощность AC-3: 22 кВт - рекомендованная нагрузка для двигателей с прямым пуском
• Диапазон регулировки тока короткого замыкания: 650 А - порог срабатывания магнитного расцепителя можно настроить в этом диапазоне
• Термозащита: да - встроенный биметаллический элемент защищает от перегрева при длительной перегрузке
• Чувствительность к обрыву фазы: да - автоматически отключает питание при потере одной из фаз
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли
• Способ монтажа: DIN-рейка - устанавливается на стандартную рейку шириной 35 мм
• Тип подключения: винтовое - зажимы для проводов затягиваются отверткой
• Рабочий температурный диапазон: от -20 C до +60 C - работает в холодных и жарких помещениях

Совместимость и монтаж

OptiStart MP-63R-50-T2 монтируется на DIN-рейку стандартной ширины 35 мм. Для подключения используются медные провода сечением, соответствующим току 50 А (обычно 10–16 мм2). Винтовые зажимы позволяют легко подсоединить и проверить контакт. Устройство совместимо с контакторами OptiStart K - таблицы координации типа 1 и 2 указаны в документации производителя, что обеспечивает селективность и снижает риск повреждений при срабатывании.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC/EN 60947-2 и IEC/EN 60947-4-1. Наличие видимой индикации срабатывания (зелёный/красный флажок) позволяет оперативно определить причину отключения - перегрузка или КЗ. Встроенная температурная компенсация исключает ложные срабатывания при колебаниях окружающей температуры.

Преимущества

• Защита от обрыва фазы - предотвращает перегрев двигателя при работе на двух фазах
• Визуальная индикация состояния - красный флажок показывает сработавший магнитный расцепитель, зелёный - нормальное положение
• Температурная компенсация - точность срабатывания сохраняется даже при изменении температуры окружающей среды
• Поддержка координации типа 1 и 2 - минимизирует последствия КЗ при использовании с контакторами OptiStart K
• Широкий выбор аксессуаров - возможно подключение дополнительных контактов, блокировок, сигнализаций

Ограничения применения

OptiStart MP-63R-50-T2 не предназначен для работы во взрывоопасных зонах, на открытом воздухе или в местах с повышенной запылённостью - степень защиты IP20 не обеспечивает герметичность. Также не следует использовать устройство для защиты однофазных нагрузок или освещения - оно спроектировано исключительно для трёхфазных двигателей. Максимальный ток срабатывания магнитного расцепителя ограничен 650 А; при более высоких значениях КЗ требуется применение дополнительных средств защиты.

Примеры использования

• Управление насосными станциями в водоснабжении
• Защита конвейерных линий на пищевых и химических производствах
• Контроль пуска вентиляторов в HVAC-системах
• Обеспечение безопасности промышленных компрессоров и воздушных насосов

Практические советы

• Перед установкой проверьте соответствие сечения кабеля номинальному току 50 А - недостаточное сечение вызовет перегрев
• Используйте аксессуары (например, дополнительные контакты) для передачи сигнала срабатывания в систему управления
• Не забудьте правильно настроить порог магнитного расцепления - он должен быть выше пускового тока двигателя, но ниже допустимого для кабеля
• При замене устройства убедитесь, что новый выключатель имеет ту же чувствительность к обрыву фазы - это критично для долговечности двигателя
• Монтаж на DIN-рейку требует плотного защёлкивания - слабый контакт может привести к нагреву и отказу
