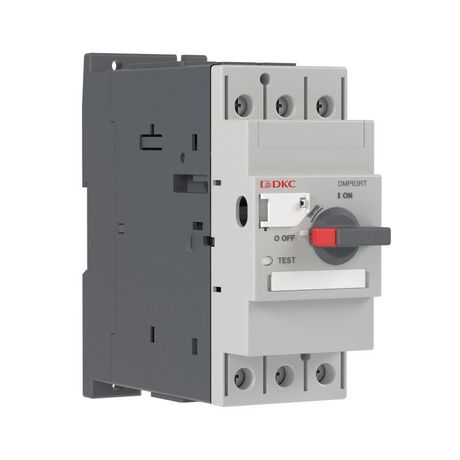

Автоматический выключатель защиты двигателя YON DMP63RT с уставкой 28-40A 3P 50kA | DMP63RT-0040 DKC ДКС

Автоматический выключатель защиты двигателя DMP63RT от бренда YON (группа DKC) - компактное термомагнитное устройство с регулируемой уставкой 28–40 А, предназначенное для надёжной защиты трёхфазных асинхронных двигателей от перегрузок, обрыва фазы и коротких замыканий. Артикул dmp63rt-0040 соответствует требованиям промышленного оборудования и монтируется на DIN-рейку.

Назначение и область применения

DMP63RT используется исключительно для защиты электродвигателей, а не для общей защиты линий. Подходит для установки в системах управления двигателями (MCC), на станках, насосах, вентиляторах, конвейерах и других устройствах с асинхронными двигателями мощностью до 40 кВт при напряжении 400 В. Устройство реагирует на длительные перегрузки и внезапные скачки тока, предотвращая выход из строя обмоток двигателя.

Технические характеристики

• Номинальный ток: 40 А (регулируемый диапазон уставки 28–40 А)
• Номинальное напряжение: 400 В переменного тока
• Отключающая способность: 50 кА при 400 В - обеспечивает безопасное отключение даже при серьёзных КЗ
• Количество полюсов: 3 - защищает все три фазы одновременно
• Тип расцепления: термомагнитное - тепловая защита от перегрузки + магнитная от КЗ
• Класс тепловой защиты: 10 - время срабатывания при 7,2×Iн составляет 4–10 сек
• Мощность по AC-3: 40 кВт - максимальная нагрузка для двигателей с частым пуском
• Защита от обрыва фазы: да - автоматически отключает двигатель при потере одной фазы
• Способ присоединения: винтовые зажимы - надёжное соединение проводов сечением до 25 мм2
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Способ монтажа: на DIN-рейку 35 мм
• Управление: поворотная ручка - позволяет визуально определить положение (вкл/выкл/трип)

Совместимость и монтаж

DMP63RT совместим с любыми стандартными DIN-рейками 35 мм. Для монтажа достаточно закрепить устройство на рейке и подключить фазные провода через винтовые зажимы. Номинальный ток задаётся вручную в пределах 28–40 А - важно выставить уставку в соответствии с номиналом двигателя, а не с максимумом автомата. Присоединяемое сечение проводов - до 25 мм2. Для удобства обслуживания можно использовать выносную рукоятку (дополнительный аксессуар), которая позволяет управлять выключателем снаружи шкафа без вскрытия.

Безопасность и стандарты

Устройство соответствует международным нормам IEC 60947-4-1 и IEC 60947-2 для автоматических выключателей защиты двигателей. Защита от обрыва фазы и класс 10 по тепловой характеристике обеспечивают соответствие требованиям безопасности для промышленных применений. Отключение при КЗ происходит быстрее 10 мс, что снижает риск возгорания и механического повреждения двигателя.

Преимущества

• Регулируемая уставка 28–40 А - точная адаптация под конкретный двигатель, минимизация ложных срабатываний
• Интегрированная защита от обрыва фазы - исключает работу двигателя в однофазном режиме, продлевая срок службы
• Высокая отключающая способность 50 кА - гарантирует работоспособность даже в сетях с высокими токами КЗ
• Компактная конструкция в едином корпусе - не требует внешних модулей для базовой функциональности
• Визуальный индикатор состояния (положение ручки) - легко диагностировать причину отключения

Ограничения применения

• Не предназначена для защиты однофазных двигателей - только трёхфазные
• Степень защиты IP20 - нельзя устанавливать во влажных, запылённых или открытых помещениях без дополнительной защиты (шкаф IP54+)
• Не имеет встроенной дистанционной коммутации - для удаленного управления требуется внешний контактор
• Не поддерживает сигнализацию срабатывания без дополнительных аксессуаров (например, контактных модулей)
• Не рекомендуется для частых пусков более 6 раз в час - возможен перегрев термореле

Примеры использования

• Промышленный конвейер с двигателем 30 кВт - уставка выставлена на 32 А
• Циркулярный насос в водопроводной станции - защита от обрыва фазы предотвращает перегрев обмоток
• Вентилятор системы охлаждения на заводе - установлен в шкафу MCC с выносной рукояткой
• Ленточная пилорама - сочетание с магнитным пускателем и кнопками управления

Практические советы

• Перед установкой проверьте номинальный ток двигателя - уставку следует выставлять на 10–15% выше, но не выше 40 А
• При монтаже затягивайте винты с усилием 0,5–0,7 Нм - недостаточно или слишком сильно может вызвать нагрев
• Если двигатель часто запускается, выбирайте уставку ближе к верхней границе (38–40 А), чтобы избежать ложных срабатываний при пусковом токе
• Для шкафов с ограниченным доступом используйте выносную рукоятку - она продлит срок службы механизма и повысит безопасность обслуживания
• Проверяйте состояние контактов каждые 6 месяцев - особенно после нескольких срабатываний при КЗ
• Не заменяйте DMP63RT обычным автоматическим выключателем - он не имеет защиты от обрыва фазы и неверной классификации по времени срабатывания
