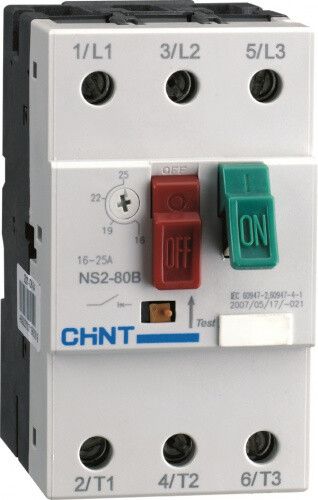

Выключатель автоматический защиты двигателя NS2-80B 40A-63A (R) | 495088 CHINT

Автоматический выключатель CHINT NS2-80B (R) с артикулом 495088 предназначен для защиты электродвигателей от перегрузок, коротких замыканий и обрыва фаз. Устройство встроено в силовые цепи и обеспечивает надежную работу двигателей на промышленном оборудовании.

Назначение и область применения

Выключатель CHINT NS2-80B (R) используется для защиты электродвигателей переменного тока в системах автоматизации. Подходит для оборудования с номинальным током до 63 А - таких как насосы, компрессоры, конвейеры, вентиляторы и станки с частичной нагрузкой. Обеспечивает одновременную защиту от перегрева, сверхтоков и потери фазы. Применяется в распределительных щитах промышленных объектов, где требуется точная и быстродействующая защита.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальное напряжение: 230–690 В - работает в сетях однофазного и трехфазного переменного тока
• Количество полюсов: 3 - защищает все три фазы одновременно
• Отключающая способность: 15 кА при 400 В - способен безопасно отключить ток короткого замыкания до этого значения
• Регулировка срабатывания при КЗ: 63–910 А - можно настроить порог срабатывания по току короткого замыкания в широком диапазоне
• Термомагнитное расцепление - сочетание тепловой защиты от перегрузки и магнитной защиты от КЗ
• Защита от обрыва фазы - автоматически отключает питание при потере одной из фаз
• Расцепитель минимального напряжения - предотвращает самозапуск двигателя после восстановления питания
• Термозащита - встроенная защита от перегрева двигателя через тепловую составляющую расцепителя
• Мощность AC-3 при 230 В: 15 кВт - рекомендованная нагрузка для прямого пуска асинхронных двигателей
• Степень защиты IP20 - защищен от прикосновений к токоведущим частям, но не от пыли и влаги
• Тип присоединения: винтовые зажимы - требует затяжки отверткой
• Управление: кнопка нажимная - ручное включение/выключение
• Конструкция: встраиваемое устройство фиксированной установки - монтируется в шкаф, не имеет съемного корпуса

Совместимость и монтаж

Выключатель CHINT NS2-80B (R) устанавливается на DIN-рейку 35 мм, типовая для промышленных щитов. Для подключения используйте медные жилы сечением до 25 мм2. Винтовые зажимы требуют контрольной затяжки после первых нескольких часов работы - возможна усадка провода. Не допускается использование с кабелями из алюминия без переходных наконечников. Монтаж выполняется при отключенном питании. Устройство не рассчитано на внешнее управление - только ручное включение/выключение через кнопку.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC 60947-2 и IEC 60947-4-1 для аппаратов управления и защиты двигателей. Конструкция исключает случайное прикосновение к токоведущим частям благодаря классу защиты IP20. Расцепители выполнены с учетом координирования с другими защитными устройствами в сети.

Преимущества

• Интегрированная защита от обрыва фазы снижает риск выхода двигателя из строя
• Настройка тока срабатывания КЗ позволяет точно адаптировать защиту под конкретный двигатель
• Функция минимального напряжения предотвращает аварийный запуск после отключения электроэнергии
• Термомагнитная система обеспечивает баланс между чувствительностью и отказоустойчивостью
• Простая механическая конструкция повышает долговечность в условиях вибраций и перепадов температур

Ограничения применения

• Не применяется в открытых помещениях или местах с высокой влажностью - степень защиты IP20 не обеспечивает защиту от воды и пыли
• Не подходит для частотного управления двигателями - только для прямого пуска
• Не имеет дистанционного управления - нельзя подключить к PLC или удаленной системе контроля
• Не рекомендуется для циклических нагрузок выше 10 включений в час - возможен износ контактов
• Требуется отдельный контур заземления - не обеспечивает функцию защитного заземления самостоятельно

Примеры использования

• Защита асинхронного двигателя 15 кВт на конвейерной линии пищевого производства
• Контроль пуска насоса в системе водоснабжения с напряжением 400 В
• Обеспечение безопасности вентилятора в HVAC-системе с частыми включениями
• Подключение компрессора в воздушной системе с необходимостью защиты от обрыва фазы

Практические советы

• Выбирая выключатель CHINT NS2-80B (R), проверьте соответствие номинала двигателя - ток 63 А подходит для двигателей до 15 кВт при 230 В
• Перед монтажом убедитесь, что кабельные входы в щите имеют достаточное свободное пространство - устройство габаритное
• При настройке тока срабатывания КЗ начинайте с нижнего предела (63 А) и увеличивайте по необходимости - слишком высокий порог снижает защиту
• Проверяйте состояние винтовых зажимов каждые 6 месяцев - особенно в средах с вибрацией
• Для условий с высокой температурой окружающей среды (более +40 C) выбирайте устройства с повышенным номиналом или обеспечьте принудительное охлаждение
