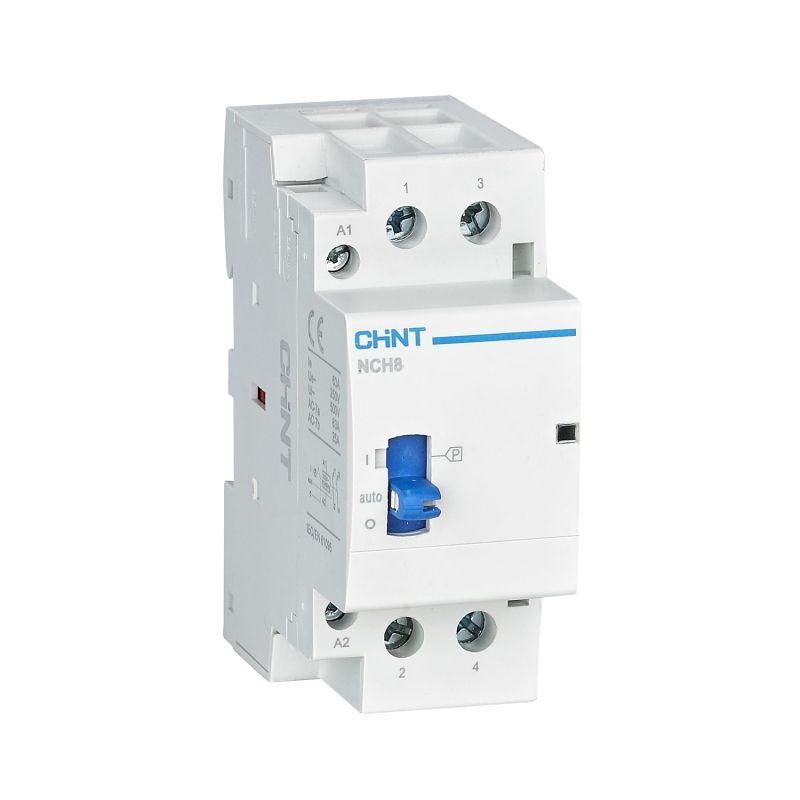

Контактор модульный NCH8-16M/11 AC 220-240В 50/60Гц ручное управление (R) CHINT 257403

Контактор модульный NCH8-16M/11 AC 220-240В 50/60Гц ручное управление (R) от CHINT предназначен для коммутации силовых цепей переменного тока в автоматических системах управления. Модель NCH8-16M/11 обеспечивает надёжное включение и отключение нагрузки до 16 А при напряжении 230 В на катушке, что делает её удобным решением для монтажа на DIN-рейку в распределительных щитах.

Назначение и область применения

Контактор NCH8-16M/11 используется для удалённого или автоматического включения и выключения электроприборов, таких как насосы, вентиляторы, светильники, малые двигатели и тепловые элементы. Подходит для установки в бытовых, торговых и промышленных щитах. Ручное управление позволяет оператору включать/выключать устройство механически — через рычаг на корпусе — без внешнего сигнала. Часто применяется в системах, где требуется простой и понятный способ контроля, например, в аварийном отключении или ручном режиме работы оборудования.

Технические характеристики

• Тип напряжения: переменный ток (AC)
• Номинальный рабочий ток: 16 А (при напряжении до 400 В)
• Номинальное рабочее напряжение: 400 В
• Напряжение цепи управления: 230 В (AC 50/60 Гц)
• Количество нормально замкнутых (НЗ) контактов: 1
• Количество нормально открытых (НО) контактов: 1
• Степень защиты: IP20 — защищён от прикосновений к токоведущим частям и от предметов более 12 мм, но не защищён от воды и пыли
• Монтаж: на DIN-рейку шириной 35 мм

Совместимость и монтаж

Контактор NCH8-16M/11 совместим со всеми стандартными DIN-рейками 35 мм, используемыми в европейских и российских щитах. Клеммы рассчитаны на провода сечением до 2,5 мм² — можно использовать одножильные и многожильные провода с опрессовкой. Для подключения управляющего напряжения используются клеммы A1 и A2, расположенные слева. Главная группа контактов (L1-T1, L2-T2) предназначена для подключения нагрузки. На лицевой стороне есть печатная схема подключения — она помогает избежать ошибок при монтаже. Устройство фиксируется на рейке одним щелчком — демонтировать его легко, потянув за рычаг сбоку.

Безопасность и стандарты

NCH8-16M/11 соответствует требованиям международных стандартов IEC 60947-4-1 для контактных аппаратов. Применяемые материалы обеспечивают повышенную электрическую прочность и устойчивость к перегреву. Конструкция исключает случайное прикосновение к токоведущим частям благодаря корпусу с классом защиты IP20. Однако для работы во влажных средах или на улице этот контактор не подходит — требуются устройства с IP65 и выше.

Преимущества

• Компактный размер — занимает всего один модуль (17,5 мм) на DIN-рейке, экономит место в щите
• Чёткая визуальная индикация положения контактов — рычаг показывает состояние (вкл./выкл.)
• Высокая изоляция материалов снижает риск пробоя даже при колебаниях напряжения
• Удобная схема на корпусе ускоряет монтаж и диагностику
• Работает стабильно при температуре от -25°C до +60°C

Ограничения применения

• Не предназначен для работы в условиях повышенной запылённости, сырости или на открытом воздухе — степень защиты IP20 недостаточна
• Не поддерживает дистанционное управление — только ручное включение/выключение
• Максимальный ток 16 А — нельзя применять для мощных двигателей свыше 4 кВт
• Подходит только для переменного тока — не работает с постоянным напряжением

Примеры использования

• Автоматическое включение освещения в помещении по сигналу от таймера или датчика движения
• Ручное управление вентиляцией в котельной — кнопка рядом с щитом включает/выключает вентилятор
• Коммутирующая роль в системе отопления — управляет насосом циркуляции теплоносителя
• Аварийное отключение станка на производстве — оператор нажимает рычаг, чтобы сразу отключить питание

Практические советы

• Перед монтажом проверьте соответствие напряжения катушки (230 В) и напряжения сети — неверное подключение повредит контактор
• Используйте предохранители или автоматические выключатели перед контактором — он не защищает от перегрузок и коротких замыканий
• При подключении медных проводов обязательно используйте наконечники — они предотвращают ослабление контакта при вибрации
• Если нужна возможность дистанционного управления — выбирайте версию с катушкой 24 В DC и подключите её к PLC или реле
• Проверяйте положение рычага после монтажа — он должен свободно перемещаться без заклинивания
