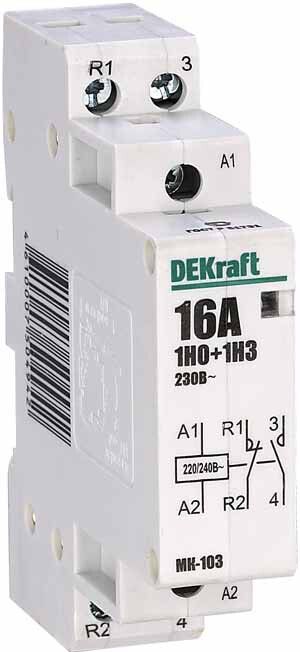

Контактор модульный 1НО+1НЗ 16А 230В МК-103 | 18051DEK DEKraft APC

Контактор модульный МК-103 16А 230В от DEKRAFT предназначен для дистанционного включения и выключения маломощных электрооборудований, таких как насосы, вентиляторы и световые группы. Этот контактный аппарат легко устанавливается на DIN-рейку и работает совместно с автоматическими выключателями в распределительных щитах.

Назначение и область применения

Контактор модульный МК-103 используется для частого включения и отключения нагрузок до 16 А переменного тока. Подходит для систем, где требуется надёжное управление без механического воздействия - например, насосы, компрессоры, системы вентиляции, освещение и другие устройства с высокой цикличностью работы. Применяется в бытовых, торговых и промышленных щитах, особенно там, где важна компактность и возможность сборки в ряд с автоматами.

Технические характеристики

• Номинальный ток: 16 А (переменный ток AC-7a)
• Напряжение управления: 220–230 В переменного тока
• Число силовых полюсов: 1
• Контакты управления: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ)
• Коммутируемая мощность: до 1,2 кВт
• Способ подключения: винтовые зажимы
• Максимальное сечение провода: 25 мм2
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не от воды и пыли
• Ширина: 1 модуль (18 мм)
• Глубина установки: 68 мм
• Материал корпуса: самозагасающий пластик
• Климатическое исполнение: УХЛ4 - допускает работу при температуре от −40 C до +40 C и повышенной влажности
• Монтаж: на DIN-рейку типа TS35
• Норматив: ГОСТ Р 51731-2001

Совместимость и монтаж

Контактор МК-103 совместим с любыми стандартными DIN-рейками шириной 35 мм. Его одномерная конструкция позволяет установить несколько устройств рядом с автоматическими выключателями без потери места. Для подключения силовых проводов используются винтовые зажимы - затягивать следует усилием около 0,5 Нм, чтобы избежать повреждения контактов. Управляющая катушка подключается через внешнюю кнопку, таймер или другую сигнализирующую цепь на 230 В. Обязательно соблюдайте полярность при подключении управляющей цепи - хотя контактор не чувствителен к фазе, рекомендуется подключение L на вход катушки, N - на выход.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 51731-2001 и имеет степень защиты IP20, что делает его безопасным для внутренней установки в закрытых щитках. Открытые части находятся внутри корпуса - риск поражения током исключен при правильно собранном щите. Однако использование вне помещений или во влажных средах запрещено - для этого нужны контакторы с более высокой степенью защиты.

Преимущества

• Высокая долговечность благодаря оптимизированному механизму коммутации - рассчитан на десятки тысяч операций включения/выключения
• Экономия места: занимает всего один модуль, идеально сочетается с автоматами
• Не требует регулярного обслуживания - никаких смазок или настройки
• Поддерживает частые циклы работы без перегрева
• Цена ниже аналогов с такими же характеристиками

Ограничения применения

• Не предназначены для постоянной работы при токах выше 16 А - возможен перегрев и отказ
• Не подходят для управления двигателями большой мощности или с высоким пусковым током - лучше использовать тепловые реле или моторные контакторы
• IP20 не обеспечивает защиту от брызг, пыли и влаги - нельзя применять в сырых помещениях, на улице или в цехах с технологической пылью
• Не имеет функции защиты от перегрузки - обязательно используйте вместе с автоматическим выключателем

Примеры использования

• Управление насосом для автономного водоснабжения через поплавковый выключатель
• Автоматическое включение вытяжки в туалете по сигналу от датчика движения
• Контролируемое включение светодиодной подсветки в торговом зале через таймер
• Удалённое управление нагревательным элементом в термостатическом контроле

Практические советы

• Выбирая контактор МК-103, проверьте соответствие напряжения вашей управляющей цепи - он работает **только** на 220–230 В переменного тока. На 12 В или 24 В он не сработает.
• При сборке щита учтите глубину 68 мм - место за рейкой должно быть достаточным для свободного прохода проводов.
• Не забывайте про обязательную защиту - всегда ставьте перед контактором автоматический выключатель на 16 А или чуть меньше (например, 10 А), даже если нагрузка кажется небольшой.
• Если нужна реверсивная схема - этот модель не подойдет. Выбирайте двухполюсные реверсивные контакторы.
• Для длительной службы избегайте установки рядом с источниками сильного тепла - например, сразу после автомата с большим током отключения.
