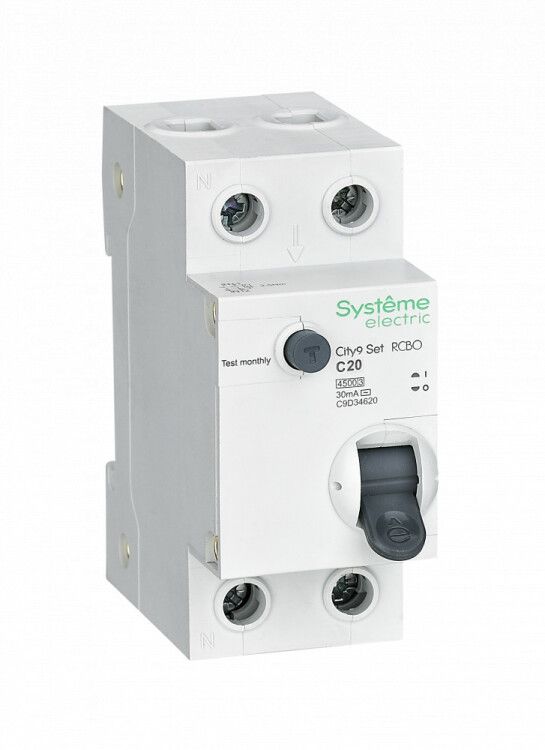

Выключатель автоматический дифференциального тока (АВДТ) 1P+N С 20А 4.5kA 30мА Тип-AС 230В City9 Set - C9D34620 APC

Автоматический выключатель дифференциального тока Systeme Electric C9D34620 предназначен для защиты человека от поражения электрическим током, а также предотвращения перегрузок и коротких замыканий в однофазной сети 230 В. Модель выполнена в компактном корпусе с монтажом на DIN-рейку и подходит для установки в распределительных щитках жилых и общественных зданий.

Назначение и область применения

Выключатель автоматический дифференциального тока Systeme Electric C9D34620 защищает людей от поражения электрическим током при утечке тока более 30 мА - это соответствует нормам безопасности для бытовых помещений. Он также отключает цепь при перегрузке или коротком замыкании. Применяется в групповых линиях освещения, розеточных контуров, кухонных и ванных комнат, где повышен риск контакта с водой и металлическими поверхностями. Подходит для квартир, частных домов, офисов и малых предприятий.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC)
• Номинальный ток: 20 А
• Дифференциальный ток утечки: 30 мА
• Количество полюсов: 2 (1 фаза + N, с коммутируемым нейтральными проводником)
• Тип чувствительности: AC - реагирует на синусоидальные токи утечки (типичные для бытовой техники)
• Номинальная отключающая способность: 4,5 кА
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, холодильники)
• Частота: 50 Гц
• Степень защиты: IP20 - защита от прикосновения пальцами, но не от воды и пыли
• Ширина по модулям: 2 модуля (35 мм)
• Глубина монтажа: 45 мм
• Номинальное напряжение изоляции: 500 В
• Импульсное выдерживаемое напряжение: 4 кВ
• Класс токоограничения: 3 - высокая скорость отключения при КЗ
• Категория перенапряжения: IV - предназначено для установки на входе в объект или в местах с высокой вероятностью скачков напряжения
• Способ монтажа: на DIN-рейку 35 мм
• Управление: кнопка «T» для ручной проверки работоспособности устройства

Совместимость и монтаж

Systeme Electric C9D34620 устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа требуется свободное место в щите глубиной не менее 45 мм. Нейтральный проводник коммутируется - то есть он разрывается при отключении, что повышает безопасность. Клеммы закрыты и не доступны при установленной крышке, исключают случайное прикосновение. Подключение выполняется согласно маркировке L (фаза) и N (нейтраль). Обязательно соблюдать полярность: нейтраль нельзя подключить вместо фазы. Совместим со всеми стандартными щитками, использующими модульную систему.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC/EN 61009-1. Защита от поражения током реализована через дифференциальный ток 30 мА - это минимальная уставка, обеспечивающая спасение жизни при прямом контакте с токоведущими частями. Класс токоограничения 3 гарантирует быстрое отключение при КЗ, снижая риск возгорания. Категория перенапряжения IV позволяет использовать устройство даже на вводе в здание, где возможны грозовые перенапряжения.

Преимущества

• Комбинированная защита: одновременно против перегрузок, КЗ и утечек тока
• Коммутируемый нейтраль - повышает уровень безопасности при обслуживании
• Кнопка тестирования - возможность ежемесячной проверки без специнструментов
• Защищённые клеммы - минимизируют риск травм при работе рядом с щитом
• Класс C - оптимальный баланс между чувствительностью и отказоустойчивостью при запуске двигателей и ламп
• Серия City9 SET - совместима с другими аппаратами этой линейки, легко формируется единая система защиты

Ограничения применения

• Не подходит для цепей постоянного тока - работает только с переменным током 50 Гц
• IP20 не допускает установку во влажных помещениях без дополнительной защиты (коробки, крышки)
• Не рекомендован для мощных промышленных машин с высоким пусковым током - лучше выбрать класс D
• Не защищает от перенапряжений в сети (для этого нужны отдельные УЗИП)
• Не следует применять в качестве основного рубильника - только как защитное устройство

Примеры использования

• Щиток квартиры: группа розеток на кухне и в ванной
• Общественное здание: освещение туалетов и коридоров
• Малый бизнес: оборудование с двигателями - насосы, компрессоры, точечные сварочные аппараты
• Частный дом: питание теплого пола, бойлеров, стиральных машин

Практические советы

• Проверяйте работу кнопкой «T» хотя бы один раз в месяц - особенно после ремонта или перебоев в сети
• При установке в старые щиты убедитесь, что DIN-рейка надёжно закреплена и имеет достаточную несущую способность
• Не подключайте несколько УЗО последовательно - это может вызвать ложные срабатывания
• Если устройство часто отключается - проверьте изоляцию проводки, наличие поврежденных приборов или некачественного заземления
• Выбирая аналоги, обращайте внимание на тип AC - другие типы (A, B) дороже и нужны только для современной техники с выпрямителями
• Система City9 SET от Systeme Electric - удобна для масштабирования: все элементы имеют одинаковый дизайн и шаг крепления
