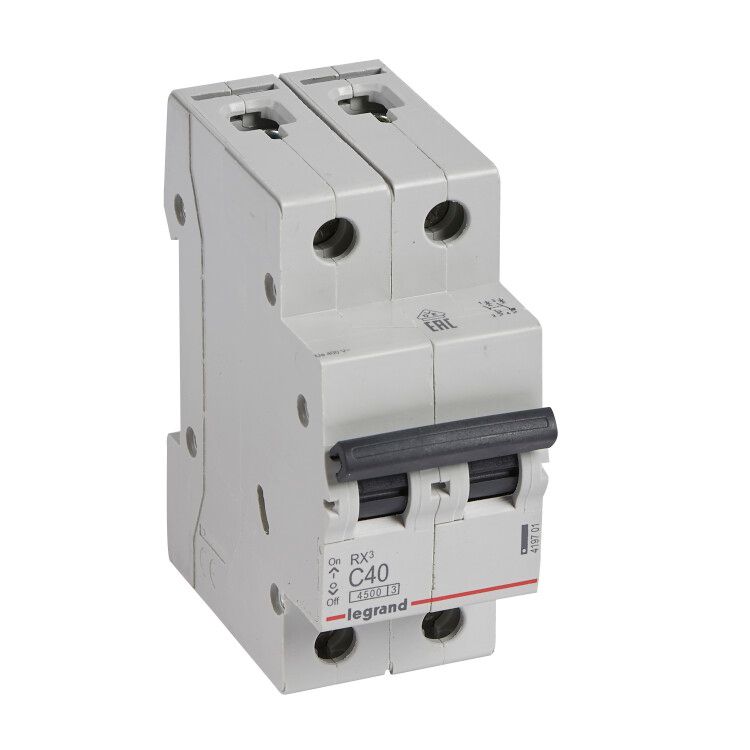

Выключатель автоматический двухполюсный RX3 4500 40А C 4,5кА | 419701 Legrand

Автоматический выключатель модульный двухполюсный RX3 40 А (C) 4,5 кА - это надёжное устройство для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных сетях. Произведённый компанией Legrand в серии RX3, этот автомат обеспечивает стабильную работу при номинальном токе 40 А и напряжении до 400 В.

Назначение и область применения

Автоматический выключатель модульный двухполюсный RX3 40 А (C) 4,5 кА предназначен для защиты групповых цепей переменного тока с частотой 50–60 Гц. Подходит для установки в распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Используется там, где требуется защита двухпроводной цепи - например, для питания мощных приборов, нагревательных элементов, насосов или оборудования на 400 В.

Технические характеристики

• Номинальный ток: 40 А
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, освещение, электроинструменты, малые двигатели)
• Номинальное напряжение: 400 В ~
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А
• Количество полюсов: 2 - защищает фазу и ноль одновременно
• Тип тока: переменный (AC)
• Номинальное напряжение изоляции: 400 В
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать провода до этого размера
• Ширина по модулям: 2M - занимает два стандартных модуля на DIN-рейке
• Глубина монтажа: 44 мм - требует минимального свободного пространства внутри щита
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от пыли и воды
• Рабочая температура: от 0 C - не рекомендуется для установки в неотапливаемых помещениях зимой
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с возможностью работы в условиях повышенной влажности
• Класс токоограничения: 3 - высокий уровень ограничения тока при КЗ, снижающий тепловую нагрузку на проводку
• Стандарт: МЭК 60947-2 - соответствует международным требованиям к аппаратам низкого напряжения

Совместимость и монтаж

Автоматический выключатель модульный RX3 40 А (C) 4,5 кА монтируется на стандартную DIN-рейку шириной 35 мм. Совместим с гребенчатыми шинами для коммутирования нескольких автоматов. Устанавливается в щитах с достаточным запасом глубины - минимум 44 мм. Отдельно стоит отметить: устройство не предусматривает возможность подключения дополнительных модулей - ни дифференциальных, ни вспомогательных контактов. Это делает его простым, но ограниченным в функционале.

Безопасность и стандарты

Выключатель соответствует стандарту МЭК 60947-2 и имеет класс токоограничения 3, что повышает безопасность при аварийных режимах. Номинальное импульсное напряжение 4 кВ гарантирует устойчивость к кратковременным перенапряжениям. IP20 обеспечивает базовую механическую защиту, но не предназначено для открытых или влажных зон. Для работы в условиях повышенной влажности или пыли необходимо использовать дополнительную защиту корпуса щита.

Преимущества

• Высокая отключающая способность - 6 кА - выше заявленной в названии (4,5 кА), что даёт запас прочности
• Универсальная характеристика C - оптимальна для большинства бытовых и промышленных нагрузок
• Поддержка гребёнок - удобно при сборке многополюсных щитов
• Надёжная конструкция от Legrand - проверенная серия RX3 с долгим сроком службы
• Компактная форма - всего 2 модуля и 44 мм глубины, экономит место в щите

Ограничения применения

• Не поддерживает подключение дифференциальных модулей - нельзя использовать как УЗО
• Работает только при температуре выше 0 C - не годится для уличных или неотапливаемых щитов зимой
• IP20 - не защищён от пыли и брызг; требует установки в закрытый щит
• Нельзя применять в цепях постоянного тока - только переменный ток 50–60 Гц
• Максимальное сечение кабеля 25 мм2 - не подходит для крупных силовых линий свыше 100 А

Примеры использования

• Защита группы розеток в кухне или мастерской с мощными приборами (электропечь, миксер, компрессор)
• Щитовая защита конвейерной линии на заводе с двигателем 5,5–7,5 кВт
• Обеспечение безопасности цепи водонагревателя или системы отопления на 400 В
• Фазово-нулевая защита в трёхфазных системах, когда нужна отсечка обоих проводников

Практические советы

• Выбирая автомат RX3 40 А (C) 4,5 кА, убедитесь, что сечение кабеля не превышает 25 мм2 - иначе соединение будет ненадёжным
• При использовании в промышленных щитах обязательно соблюдайте нормы по степени загрязнения 2 - избегайте попадания металлической пыли и влаги
• Если вам нужна защита от утечек тока - используйте этот автомат совместно с отдельным УЗО, так как он сам не является дифференциальным
• Проверьте соответствие номинала автомата нагрузке: 40 А - это максимум, лучше проектировать с запасом 20%
• Для монтажа в старых щитах с малой глубиной - убедитесь, что есть хотя бы 44 мм свободного места за рейкой
