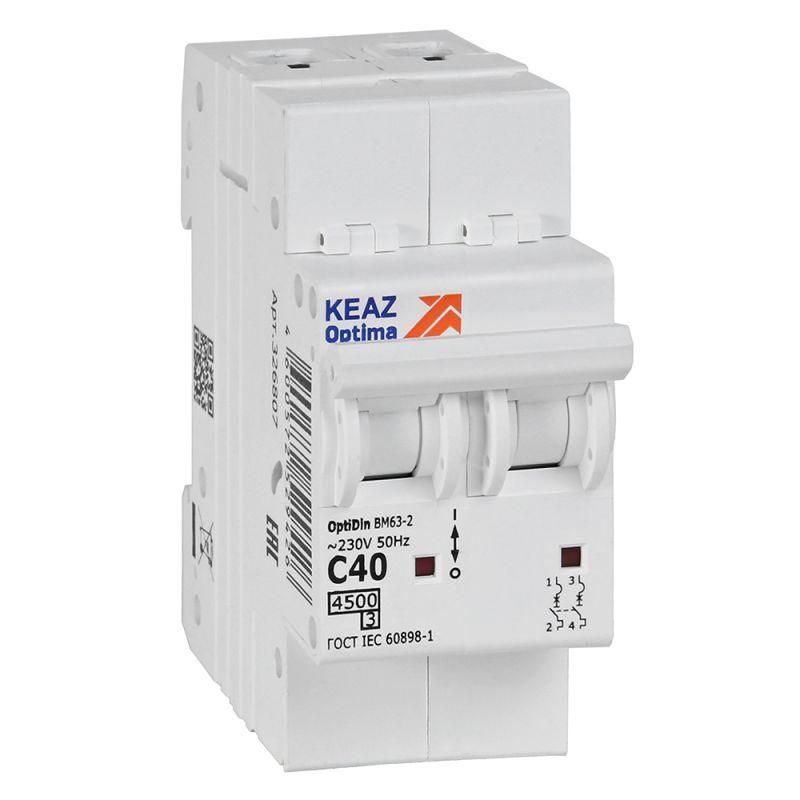

Выключатель автоматический двухполюсный 40А C 4,5кА AC OptiDin BM63-2C40-4,5-УХЛ3 - 326807 КЭАЗ

Автоматический выключатель модульный двухполюсный 40А C 4,5кА AC (BM63-2C40-4,5-УХЛ3) от КЭАЗ Optima предназначен для защиты бытовых и распределительных сетей от перегрузок и коротких замыканий. Этот выключатель устанавливается в щитах квартиры, дома или этажного распределительного устройства, обеспечивает надёжное отключение при аварийных ситуациях и совместим с DIN-рейкой. Артикул BM63-2C40-4,5-УХЛ3 соответствует серии OptiDin BM63.

Назначение и область применения

Автоматический выключатель модульный двухполюсный 40А C 4,5кА AC (BM63-2C40-4,5-УХЛ3) защищает электрические цепи с переменным током 50 Гц и напряжением до 400 В. Он применяется там, где требуется одновременное отключение фазы и нулевого провода - например, в групповых линиях освещения, розеточных контуров, мощных приборов (бойлеры, кондиционеры, варочные панели). Подходит для установки в квартирных, этажных и домовых распределительных щитах. Выключатель рассчитан на до 30 операций включения/отключения в сутки, что достаточно для обычного бытового использования.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Количество полюсов: 2 - отключаются одновременно фаза и ноль, повышает безопасность при обслуживании.
• Характеристика срабатывания: C - оптимальна для бытовой нагрузки с умеренным пусковым током (например, светильники, насосы, холодильники); срабатывает при токе 5–10 крат от номинала.
• Номинальная отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до этой величины.
• Номинальное напряжение: 230 В (рабочее), 4 кВ (импульсное) - выдерживает кратковременные скачки напряжения.
• Сечение проводника: 1–25 мм2 - подходит для медных проводов стандартного сечения в жилых помещениях.
• Ширина: 2 модуля (18 мм) - занимает два места на DIN-рейке.
• Глубина монтажа: 75 мм - требует достаточного внутреннего пространства в щите.
• Рабочая температура: от –70 C до +60 C - работает даже в неотапливаемых помещениях, например, на балконе или в подвале.
• Степень защиты IP20: защита от прикосновения к токоведущим частям и от предметов более 12 мм; не защищён от воды и пыли.
• С коммутируемым нейтральным проводником: да - ноль также отключается, что важно для безопасности при ремонте.
• Частота: 50 Гц - стандартизировано для сети России и стран СНГ.
• Степень загрязнения 2: допустимо наличие неметаллической пыли и умеренной влажности - типично для жилых помещений.

Совместимость и монтаж

Выключатель устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа потребуется отвертка и доступ к контактам сверху и снизу. Оба полюса имеют зажимы для проводов сечением 1–25 мм2 - затягивать необходимо равномерно, чтобы избежать перегрева. Убедитесь, что глубина щита позволяет полностью поместить устройство (минимум 75 мм). Автоматический выключатель модульный двухполюсный 40А C 4,5кА AC (BM63-2C40-4,5-УХЛ3) совместим со всеми щитами, поддерживающими серию OptiDin BM63. Дополнительно можно установить сигнализатор положения, дифференциальный автомат или другую аксессуарную аппаратуру - функционал расширяемый.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50345-2010 (IEC 60898-1) для автоматических выключателей для бытового и аналогичного применения. Наличие коммутируемого нулевого провода снижает риск поражения током при работе с цепью после отключения. Сертифицирован для работы в условиях степени загрязнения 2 и класса исполнения УХЛ3 - то есть выдерживает колебания температур и умеренную влажность, характерные для большинства регионов РФ.

Преимущества

• Двухполюсное отключение - полная изоляция цепи при срабатывании, включая ноль.
• Высокая отключающая способность (4,5 кА) - надёжно справляется с аварийными токами в современных сетях.
• Характеристика “C” - идеально подобрана для смешанных бытовых нагрузок без ложных срабатываний.
• Работает при экстремальных температурах - подходит для неотапливаемых мест.
• Поддержка расширения через аксессуары - возможность последующего модернизирования щита.

Ограничения применения

• Не предназначен для промышленных объектов с высокими пусковыми токами (например, крупные двигатели) - для них нужна характеристика D.
• IP20 не защищает от влаги - нельзя использовать во влажных помещениях без корпуса или в открытых щитах на улице.
• Ограниченное количество операций (до 30 в день) - не рекомендован для частого ручного включения/выключения, например, как рубильник.
• Не подходит для цепей постоянного тока - только переменный ток 50 Гц.

Примеры использования

• Защита группы розеток в кухне с плитой, микроволновкой и кофемашиной.
• Отключение линии водонагревателя мощностью до 9 кВт.
• Щит на этаже многоквартирного дома - один выключатель на две квартиры.
• Распределительный щит в частном доме для питания комнаты с кондиционером.

Практические советы

• Выбирая между одно- и двухполюсным выключателем - всегда используйте двухполюсный, если отключается ноль. Это требование ПУЭ для безопасности.
• Проверьте посадочный диаметр контактов - он соответствует стандартному сечению 1–25 мм2. Не используйте провода меньше 1 мм2 - они плохо фиксируются.
• При сборке щита соблюдайте порядок: автоматы с меньшим номиналом - выше, с большим - ниже. Так удобнее обслуживание.
• Если планируете увеличивать нагрузку в будущем - выбирайте место рядом с возможностью установки второго автомата или дифавтомата.
• Артикул BM63-2C40-4,5-УХЛ3 - часть серии OptiDin BM63. Все элементы этой серии взаимозаменяемы по форме и креплению - легко заменить при необходимости.
