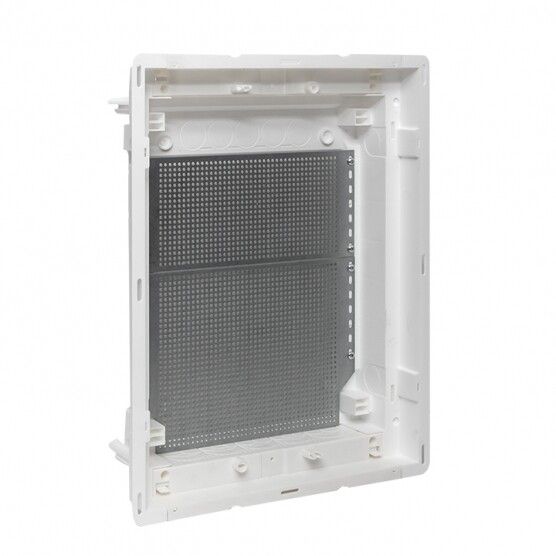

Основание слаботочного щита "Nova" (с монтажной платой) 2 габарит IP40 PROxima | nv-mbase-2 EKF

Основание слаботочного щита с монтажной платой 2 габарита IP40-41 от EKF серии PROxima - это базовый элемент для сборки компактных распределительных щитов под слаботочные устройства. Подходит для скрытой установки в стены из бетона, кирпича или гипсокартона. Артикул nv-mbase-2 обеспечивает надежную фиксацию оборудования на монтажной плате и DIN-рейках.

Назначение и область применения

Основание слаботочного щита с монтажной платой 2 габарита IP40-41 используется для монтажа устройств низковольтных систем: сетевых патч-панелей, Wi-Fi роутеров, видеорегистраторов, антенных разветвителей, домофонов и других слаботочных приборов. Применяется в жилых зданиях, офисах, серверных помещениях и на объектах телекоммуникаций. Устройство не предназначено для установки силового оборудования высокой мощности.

Технические характеристики

• Тип изделия: основание со встроенной монтажной платой
• Степень защиты: IP40 - защита от твердых частиц крупнее 1 мм, не защищено от воды
• Глубина монтажа: 90 мм - соответствует стандартным нишам в стене
• Материал корпуса: самозатухающий пластик (поликарбонат/ABS)
• Цвет: белый
• Способ монтажа: скрытая установка в стену
• Тип крышки: с предварительно выполненным вырезом под кабельный ввод
• Гарантия: 5 лет (60 месяцев)

Совместимость и монтаж

Основание совместимо с DIN-рейками типа TS35/7,5 и TS35/15, которые крепятся внутри корпуса. Монтажная плата позволяет фиксировать устройства без рамок - например, маршрутизаторы или медиаплееры - с помощью двустороннего скотча, винтов или специальных кронштейнов. Для установки в гипсокартон в комплекте предусмотрены крепежные элементы (распорные болты и планки). Глубина 90 мм требует подготовленной ниши такой же глубины. Крышка с вырезом упрощает вывод кабелей без дополнительного сверления.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки в соответствии с ГОСТ Р 50030.2 и IEC 61439-1. Материал корпуса имеет класс горючести V-0 по UL 94. Напряжение питания не ограничивается конструкцией - безопасность определяется установленными в щите устройствами. IP40 не допускает контакт с водой - запрещена установка в сырых помещениях (ванная, баня, подвал без гидроизоляции).

Преимущества

• Удобная монтажная плата - позволяет крепить слаботочное оборудование без переходных рамок
• Вырез в крышке снижает время монтажа - не требуется просверливать отверстия под кабели
• Поддержка скрытой установки - эстетично сочетается с интерьером
• Пластиковый корпус легкий, не корродирует, не проводит ток
• Долгий гарантийный срок - 5 лет, что выше среднего для аналогов

Ограничения применения

• Не предназначен для установки автоматических выключателей, УЗО, контакторов - отсутствуют DIN-рейки в комплекте, хотя они совместимы
• IP40 не защищает от влаги - нельзя использовать в условиях повышенной влажности
• Нет встроенного кабельного ввода - необходимо использовать внешние вводы или муфты
• Размеры рассчитаны на 2 габарита - не подходят для больших щитов с более чем 18 модулей

Примеры использования

• Аудио-видео система в квартире: патч-панель + AV-коммутатор + Wi-Fi точка доступа
• Система “умный дом”: контроллер, датчики, интерфейсы управления
• Офисная сеть: коммутатор, PoE-инжектор, телефонный шлюз
• Видеонаблюдение: NVR-регистратор, PoE-концентратор, UPS

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть не менее 90 мм, иначе основание не войдет
• Для гипсокартона используйте только комплектные распорные крепления - обычные дюбели не обеспечивают достаточной нагрузки
• При использовании DIN-реек закрепляйте их плотно - вибрация от работы оборудования может вызвать ослабление
• Не перегружайте монтажную плату тяжелыми устройствами - масса каждого прибора не должна превышать 1,5 кг
• При заказе выбирайте комплект “основание + крышка” - это исключает риск потери деталей и ускоряет сборку
