Основание слаботочного щита "Nova" (с монтажной платой) 4 габарит IP40 PROxima | nv-mbase-4 EKF

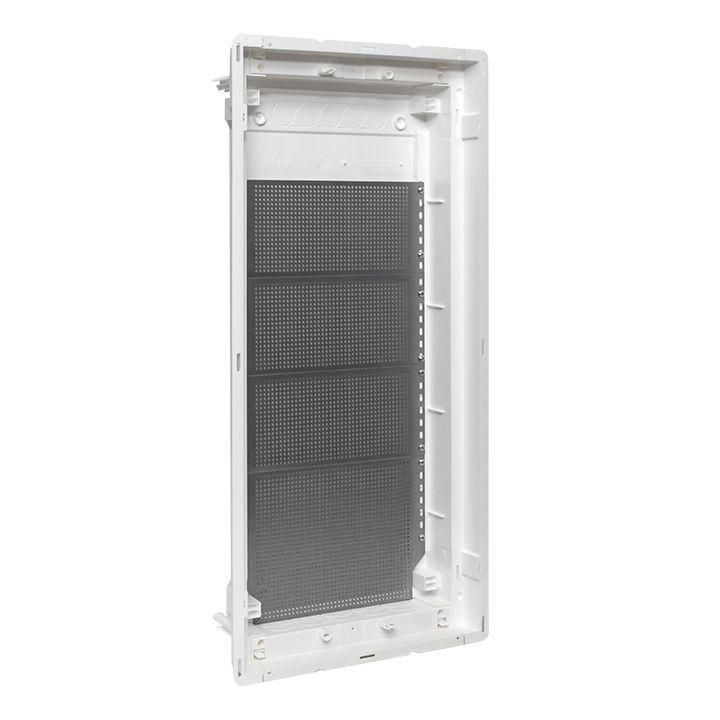

Основание слаботочного щита с монтажной платой 4 габарит 48 модулей IP41 от EKF серии PROxima - это базовый элемент для сборки компактных распределительных щитов под слаботочные устройства, такие как патч-панели, маршрутизаторы и системы видеонаблюдения. Корпус выполнен из пластика, имеет скрытую установку и защищён от контакта с предметами более 1 мм (IP40). Артикул nv-mbase-4 совместим с другими элементами серии PROxima.

Назначение и область применения

Основание слаботочного щита с монтажной платой 4 габарит 48 модулей IP41 используется для монтажа устройств малой мощности: сетевого оборудования, телекоммуникационных модулей, систем безопасности, домашней автоматизации и медиаприёмников. Подходит для установки в жилых, офисных и административных помещениях. Монтажная плата позволяет закрепить оборудование без DIN-реек - например, Wi-Fi роутеры, антенны, концентраторы. Устройство не предназначено для силового оборудования высокой мощности.

Технические характеристики

• Тип изделия: основание со встроенной монтажной платой
• Ширина: соответствует 48 модулям (стандарт DIN 35 мм)
• Глубина: 90 мм - обеспечивает достаточный объём для прокладки кабелей
• Степень защиты: IP40 - предотвращает контакт с инструментами и частицами больше 1 мм, но не защищает от воды
• Материал корпуса: термостойкий пластик
• Цвет: белый
• Способ монтажа: скрытый - монтируется внутрь стены
• Тип крышки: с вырезом - для вывода кабелей и подключения устройств
• Гарантия: 60 месяцев

Совместимость и монтаж

Основание слаботочного щита с монтажной платой 4 габарит 48 модулей IP41 совместимо с крышками и дверями серии PROxima от EKF. Для установки в бетонную или кирпичную стену требуется подготовленный проём. Для гипсокартона в комплекте предусмотрены специальные крепления - они позволяют надёжно зафиксировать основание без дополнительных деталей. Кабельные вводы расположены на задней стенке, что удобно при скрытом монтаже. Монтажная плата имеет отверстия под саморезы для фиксации слаботочного оборудования. DIN-рейки не установлены - их можно докупить отдельно, если потребуется монтаж автоматических выключателей или УЗО.

Безопасность и стандарты

Изделие соответствует требованиям к электроустановкам для помещений с нормальной средой. Защита IP40 исключает случайный контакт с внутренними частями щита, но не рассчитана на воздействие влаги - не применяйте в сырых зонах (ванная, кухня, подвал). Нагрузка на монтажную плату должна соответствовать весу и тепловыделению подключаемых устройств. Превышение допустимой нагрузки может вызвать деформацию пластика.

Преимущества

• Удобная монтажная плата - позволяет крепить крупногабаритные слаботочные устройства без переходников
• Скрытое исполнение - сохраняет эстетику интерьера
• Высокая степень механической прочности пластика
• Долгий гарантийный срок - 5 лет
• Поддержка комплектации с дверями и аксессуарами серии PROxima

Ограничения применения

• Не предназначен для установки силового оборудования (автоматы, УЗО, контакторы) без дополнительных DIN-реек
• IP40 не обеспечивает защиту от влаги - запрещена установка в местах с повышенной влажностью
• Максимальная глубина 90 мм ограничивает использование крупных трансформаторов или блоков питания с большими радиаторами
• Нет встроенного кабельного управления - требуются дополнительные фланцы или гребёнки для организации проводов

Примеры использования

• Абонентский щит в квартире: патч-панель, оптоволоконный терминал, Wi-Fi точка доступа
• Офисный серверный шкаф: коммутатор, PoE-инжектор, контроллер доступа
• Система «умный дом»: центральный модуль, датчики, реле освещения
• Видеонаблюдение: NVR-регистратор, видеорегистратор, концентратор камер

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть не менее 90 мм с учётом отделки
• Для гипсокартона используйте только комплектные крепёжные элементы - они обеспечивают равномерную нагрузку
• Расположите тяжёлое оборудование (например, NVR) ближе к центру монтажной платы, чтобы избежать перекоса
• Если нужна защита от пыли и влаги - выбирайте модель с IP54 и герметичной дверью
• При использовании нескольких оснований рядом - соблюдайте минимальный зазор между ними для вентиляции
