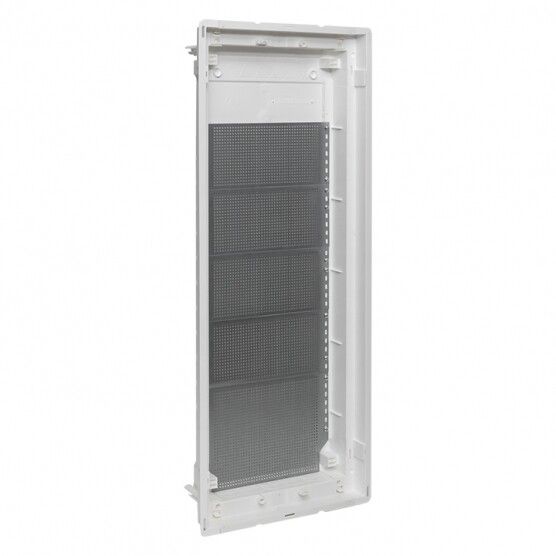

Основание слаботочного щита "Nova" (с монтажной платой) 5 габарит IP41 PROxima | nv-mbase-5 EKF

Основание слаботочного щита с монтажной платой 5 габарит IP41 от EKF серии PROxima - это базовый элемент для сборки компактных распределительных щитов под слаботочные устройства, такие как роутеры, патч-панели и антенны. Корпус выполнен из пластика, рассчитан на скрытую установку в стену, оснащён жесткой монтажной платой и защищён от проникновения твёрдых частиц размером более 1 мм.

Назначение и область применения

Основание слаботочного щита с монтажной платой 5 габарит IP41 используется для монтажа устройств слаботочных систем: сетей связи, домашней автоматизации, видеонаблюдения, аудио- и видеоаппаратуры. Подходит для установки в жилых, офисных и общественных зданиях. Монтажная плата позволяет закрепить оборудование без DIN-реек - например, Wi-Fi роутеры, медиаинтерфейсы, концентраторы. Устройство не предназначено для силового оборудования высокой мощности.

Технические характеристики

• Тип изделия: основание со встроенной монтажной платой
• Степень защиты: IP40 - защита от твёрдых предметов диаметром более 1 мм, но не от воды
• Монтажная глубина: 90 мм - обеспечивает достаточный объём для прокладки кабелей и размещения компактных устройств
• Материал корпуса: термостойкий пластик
• Цвет: белый
• Способ монтажа: скрытая установка в стену (в бетон, кирпич, гипсокартон)
• Гарантия: 60 месяцев
• Количество рядов: 0 - не имеет DIN-реек, только монтажная плата
• Тип крышки: с вырезами - совместима с крышками, имеющими прорези для кабелей и интерфейсов

Совместимость и монтаж

Основание слаботочного щита с монтажной платой 5 габарит IP41 совместимо с крышками серии PROxima с прорезями - они позволяют выводить кабели и подключать устройства без вскрытия корпуса. Для установки в гипсокартон в комплекте предусмотрены специальные крепления (не указаны в характеристиках, но упомянуты в описании производителя - рекомендуется проверять наличие в коробке). Крепление осуществляется через предварительно подготовленную нишу в стене. Глубина 90 мм требует точного соблюдения толщины стены и наличия свободного пространства за отделкой.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренних установок. Степень защиты IP40 исключает попадание крупных твёрдых объектов, но не обеспечивает защиту от влаги - не применяйте в помещениях с повышенной влажностью (ванная, баня, подвал без гидроизоляции). Нагрузка на монтажную плату должна быть равномерной; не допускается перегрузка тяжёлыми устройствами без дополнительной опоры.

Преимущества

• Жёсткая монтажная плата снижает риск деформации при креплении тяжёлых устройств
• Удобная глубина 90 мм позволяет разместить большинство слаботочных модулей без внешнего выступа
• Поддерживает скрытую установку - сохраняет эстетику интерьера
• Совместимо с крышками с прорезями - упрощает обслуживание без демонтажа
• Высокая гарантия (5 лет) указывает на надёжность материала и производства

Ограничения применения

• Не предназначен для силовой аппаратуры - отсутствие DIN-реек и низкая степень защиты IP40 делают его непригодным для автоматических выключателей, УЗО, контакторов
• Не защищён от влаги - запрещена установка в сырых местах, на улице, в подвалах без сухой изоляции
• Не поддерживает модульную расширяемость - нельзя добавить дополнительные ряды или секции
• Фиксация кабелей возможна только через внешние фланцы - внутри нет кабельных зажимов

Примеры использования

• Распределительный щит в квартире для Wi-Fi роутера, IPTV-приставки и системы «умный дом»
• Центральная точка сети видеонаблюдения в офисе - камеры, NVR, коммутатор
• Аудиосистема в конференц-зале: усилитель, микшер, патч-панель
• Телефонная станция малого бизнеса: АТС, VoIP-шлюз, кросс-панель

Практические советы

• Перед монтажом убедитесь, что в стене достаточно места - глубина 90 мм требует минимум 100–110 мм толщины стены с учётом штукатурки
• При установке в гипсокартон используйте только те крепления, которые идут в комплекте - самодельные кронштейны могут вызвать трещины
• Выбирайте крышку с прорезями, соответствующими типу выходов вашего оборудования - например, для RJ45 и коаксиальных разъёмов нужны разные формы отверстий
• Не забудьте оставить запас кабеля - 15–20 см - для последующего переоборудования
• При использовании с другими изделиями серии PROxima (например, дверями) проверяйте совместимость по артикулу nv-mbase-5 - все компоненты должны быть из одной серии
