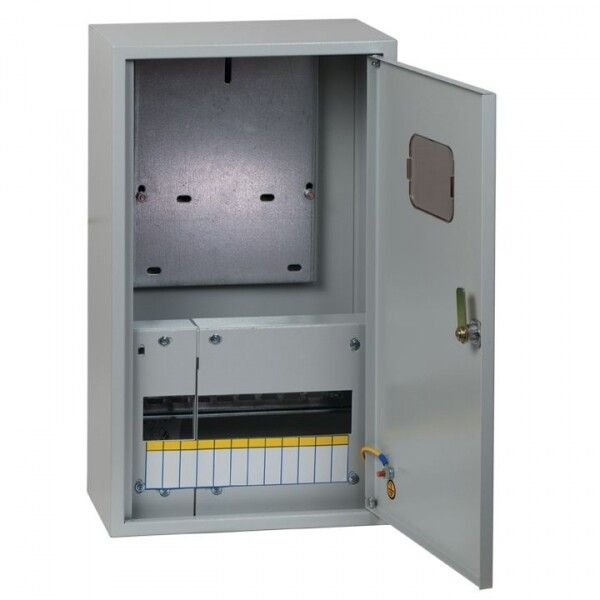

Щит учетно-распределительный навесной ЩРУН 3/18 с окном (ВхШхГ) 500х400х160мм IP31 PROxima | mb23-3/18 EKF

Щит учетно-распределительный навесной ЩУРн 3/18 с окном (500х400х160) IP31 от EKF серии PROxima предназначен для приема, учёта и распределения электроэнергии в помещениях с умеренным климатом. Корпус выполнен из стали, имеет металлическую дверь с замком и окно для контроля показаний счётчика - удобно для монтажа в многоквартирных домах, офисах и на объектах промышленного назначения.

Назначение и область применения

Щит учетно-распределительный навесной ЩУРн 3/18 с окном (500х400х160) IP31 используется для:

• приёма трёхфазного напряжения 380 В;
• установки одно- или трёхфазного электросчётчика (по одному месту);
• распределения энергии через автоматические выключатели и УЗО на DIN-рейке;
• защиты цепей от перегрузок и коротких замыканий.

Подходит для монтажа в подъездах, технических помещениях, на производстве, в административных зданиях. Применяется там, где требуется надёжный, закрываемый щит с возможностью внешнего контроля показаний счётчика.

Технические характеристики

• Номинальное напряжение: 380 В
• Номинальный ток: 125 А
• Количество модулей DIN: 18 (один ряд)
• Степень защиты: IP31 - защита от твёрдых предметов >2,5 мм и вертикально падающих капель воды
• Материал корпуса: сталь толщиной 0,8 мм
• Цвет: 7035 RAL (серый)
• Размеры: 500×400×160 мм
• Способ монтажа: накладной (на стену)
• Количество вводов: 3 (по три отверстия диаметром 30 мм снизу)
• Наличие DIN-рейки: да
• Наличие монтажной панели: да
• Наличие окна: да (для просмотра счётчика)
• Наличие замка: да (цилиндровый)
• Климатическое исполнение: УХЛ3 - для работы при температуре от −40C до +40C, в условиях повышенной влажности
• Гарантия: 60 месяцев
• Нормативный документ: ТУ 3434-001-96504521-2007

Совместимость и монтаж

Щит учетно-распределительный навесной ЩУРн 3/18 с окном (500х400х160) IP31 совместим с любым модульным оборудованием, соответствующим стандарту DIN 35 мм. Для монтажа используются предустановленные кронштейны на задней стенке - достаточно закрепить щит на стене саморезами. Открытые отверстия снизу позволяют заводить кабели без дополнительных работ. Кабели должны иметь изоляцию, рассчитанную на 380 В и ток до 125 А. Подключение ввода выполняется через отверстия Ø30 мм - рекомендуется использовать кабельные вводы для сохранения степени защиты IP31.

Безопасность и стандарты

Конструкция соответствует требованиям ТУ 3434-001-96504521-2007. Металлический корпус и замок обеспечивают защиту от несанкционированного доступа. Степень защиты IP31 исключает попадание крупных твёрдых частиц и капель воды - подходит для внутренних помещений с нормальной влажностью. Не предназначен для открытых площадок, улиц или сырых подвалов. Фосфатирование и порошковое покрытие повышают устойчивость к коррозии.

Преимущества

• Жёсткая сварная конструкция из стали - устойчив к деформациям
• Окно позволяет контролировать показания счётчика без открывания двери
• Встроенные DIN-рейка и монтажная панель ускоряют сборку
• Цилиндровый замок обеспечивает безопасность и соответствие требованиям ЖЭКов и управляющих компаний
• Высокая долговечность: гарантия 5 лет, материал соответствует ГОСТ 1050-88

Ограничения применения

• Не применяется во влажных, пыльных или агрессивных средах - степень защиты IP31 недостаточна для улицы, бассейнов, котельных
• Не допускается использование в условиях постоянного контакта с водой или паром
• Климатическое исполнение УХЛ3 требует температуры выше −40C; не подходит для холодильных камер
• Нет встроенного заземления - необходимо выполнять его отдельно при монтаже
• Комплектность некомплектная: внутри только корпус, рейки и панель - автоматы, счётчики, провода - заказываются отдельно

Примеры использования

• Общий ввод в многоквартирный дом - один щит на этаж с тремя вводами и счётчиком
• Распределительный щит в офисе - питание розеток, освещения, серверной
• Индивидуальный ввод в коммерческое помещение - кафе, магазин, мастерская
• Аппаратный пункт на производстве - распределение питания между станками

Практические советы

• Перед монтажом проверьте глубину щита - он выступает на 160 мм, убедитесь, что есть свободное пространство перед ним
• При прокладке кабеля через нижние отверстия используйте пластиковые или резиновые вводы - так сохранится класс защиты IP31
• Для экономии места на DIN-рейке выбирайте модульные устройства шириной 17,5 мм - можно разместить до 18 модулей
• При установке в подъездном щите убедитесь, что дверь легко открывается - не должно быть препятствий (батареи, трубопроводы)
• Щит учетно-распределительный навесной ЩУРн 3/18 с окном (500х400х160) IP31 от EKF серии PROxima - оптимальный выбор для типового проекта, где важны надёжность, цена и соответствие нормам
