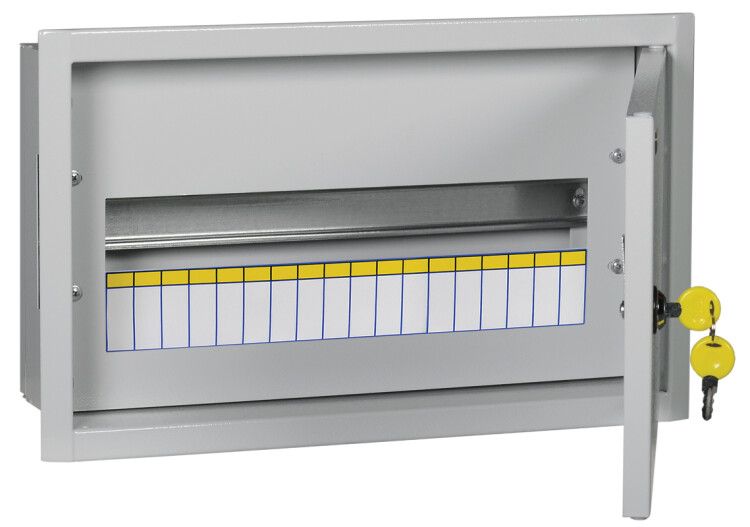

Корпус металлический ЩРв-18 (265х440х120мм) IP31 TITAN 3 IEK MKM14-V-18-30-T

Корпус металлический ЩРв-18 (265х440х120 мм) IP31 от IEK — это встраиваемый распределительный щит из стали с 18 модулями DIN, рассчитанный на номинальный ток 100 А. Подходит для скрытой установки в стенах жилых и офисных помещений. Артикул mkm14-v-18-30-t соответствует серии TITAN.

Назначение и область применения

Корпус металлический ЩРв-18 предназначен для внутренней установки в стеновые ниши и используется для компоновки автоматических выключателей, УЗО, реле и других устройств на DIN-рейке. Применяется в квартирах, частных домах, офисах и административных зданиях. Подходит для создания распределительных щитов освещения, розеточных групп и слаботочных систем при условии соблюдения требований по защите от перегрузок и КЗ.

Технические характеристики

• Тип изделия: распределительный щит (ЩРв)
• Количество модулей DIN: 18 (один ряд)
• Габариты: 265×440×120 мм (Ш×В×Г)
• Глубина монтажа: 125 мм — позволяет устанавливать в стены с минимальным запасом
• Материал корпуса и двери: сталь, толщиной 0,8–1,0 мм
• Степень защиты: IP31 — защита от твёрдых предметов >2,5 мм и вертикального капельного конденсата
• Номинальный ток: 100 А — максимальный допустимый ток через вводные устройства
• Наличие DIN-рейки: да, предварительно установленная
• Наличие замка: да, одноключевой
• Тип крышки: закрытого типа, плотно прилегает к раме
• Количество вводов: два — по одному прямоугольному отверстию 140×30 мм сверху и снизу
• Цвет: серый
• Климатическое исполнение: УХЛ3 — работает при температуре от −40°C до +40°C, в помещениях с нормальной влажностью
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Нормативный документ: YKM.001.2015 ТУ

Совместимость и монтаж

Корпус металлический ЩРв-18 совместим со всеми стандартными устройствами на DIN-рейке шириной 17,5 мм. Монтаж осуществляется исключительно способом скрытой установки — в подготовленную нишу в стене. Отверстия для ввода кабеля (140×30 мм) расположены сверху и снизу — позволяют провести силовой и слаботочный кабели без дополнительных переходников. Для герметизации рекомендуется использовать резиновые вводы или термостойкие муфты. Глубина ниши должна быть не менее 130 мм с учётом толщины отделки.

Безопасность и стандарты

Корпус выполнен из стали с антикоррозийным покрытием, что снижает риск возникновения электрической опасности при повреждении изоляции. Соответствует требованиям ТУ YKM.001.2015. Степень защиты IP31 гарантирует безопасность от случайного контакта с токоведущими частями при использовании в сухих помещениях. Наличие замка препятствует неквалифицированному доступу. Сертификат РЭ-237/19 подтверждает соответствие требованиям реестра радиоэлектронной продукции.

Преимущества

• Оптимальная глубина 125 мм — легко встраивается даже в тонкие стены
• Жёсткая стальная конструкция — устойчив к деформациям при нагрузках
• Предустановленная DIN-рейка — экономит время монтажа
• Два ввода — удобно для организации входящего и выходящего кабелей
• Запираемая дверца — повышает безопасность в общественных местах
• Серый цвет — маскирует следы окисления и царапин

Ограничения применения

• Не предназначен для наружной установки — IP31 не защищает от прямого попадания воды
• Не подходит для высоковлажных сред (бани, подвалы без вентиляции)
• Не рассчитан на установку мощных преобразователей частоты или аппаратуры с высоким тепловыделением — требуется дополнительное охлаждение
• Комплектность некомплектная — внутри только корпус, рейка и дверца; автоматы, УЗО, клеммы и кабели — отдельно
• Не имеет встроенной системы вентиляции — при большой нагрузке возможен перегрев

Примеры использования

• Главный распределительный щит в квартире — для автомата ввода, УЗО и группы розеток
• Щит освещения в офисном помещении — управление светом по этажам
• Распределительный щит на лестничной клетке — для управления аварийным освещением
• Подключение бытовых приборов в коттедже — с разделением на группы по потребляемой мощности

Практические советы

• Перед монтажом проверьте точные габариты ниши — корпус 120 мм глубиной требует минимум 130 мм свободного места
• Используйте вводы только с уплотнителями — особенно если кабель проходит через бетон
• Не перегружайте щит более чем 18 модулями — это нарушит теплообмен и затруднит обслуживание
• При установке в деревянные дома — обязательно используйте противопожарные вставки вокруг вводов
• Артикул mkm14-v-18-30-t — единственный в линейке TITAN с такой комбинацией глубины и количества модулей — выбирайте его именно для ограниченных ниш
