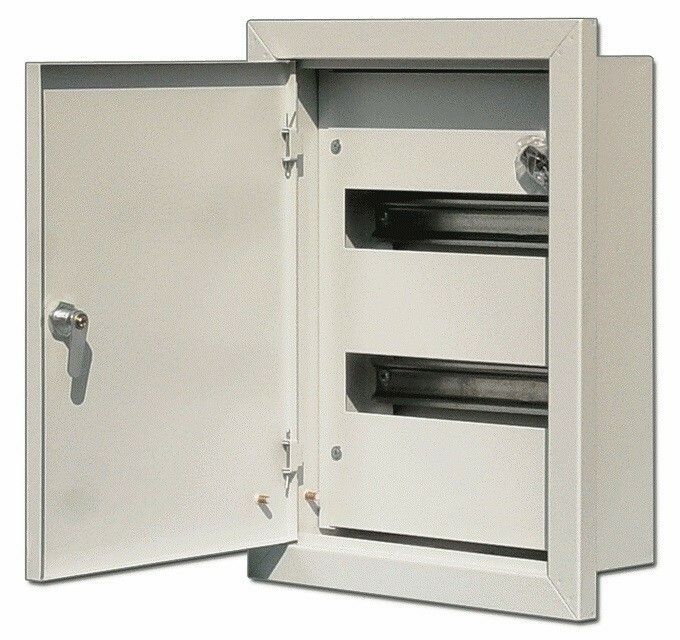

Корпус встраиваемый ЩРВ-18 430х330х120 18мод. IP31 метал. DEKraft 30104DEK APC

Корпус встраиваемый металлический 430х330х120 18 модулей IP31 ЩРВ-18 от DEKraft — это готовый распределительный щит для скрытой установки в стену, рассчитанный на 18 модулей и номинальный ток до 125 А. Подходит для монтажа автоматических выключателей, УЗО, контакторов и других устройств в жилых, офисных и промышленных объектах.

Назначение и область применения

ЩРВ-18 предназначен для компактного размещения коммутационной аппаратуры внутри стены. Используется в системах распределения электроэнергии: квартирных щитках, этажных щитах, помещениях с ограниченным пространством. Применяется там, где важна эстетика и безопасность — например, в жилых домах, гостиницах, административных зданиях. Металлический корпус обеспечивает механическую прочность и защиту от внешних воздействий.

Технические характеристики

• Размеры корпуса: 430×330×120 мм (В×Ш×Г)
• Глубина монтажа: 105 мм — требует соответствующего углубления в стене
• Количество модулей: 18 (по 18 мм каждый), расположено в 2 ряда
• Материал корпуса: сталь толщиной 0,9–1,2 мм
• Цвет: серый, RAL 7035
• Степень защиты: IP31 — защита от твердых предметов >2,5 мм и вертикальных капель воды
• Номинальный ток: 125 А
• Напряжение: 220 В
• Климатическое исполнение: УХЛ4 — допустимо использование в помещении с умеренным климатом, температурой от −25°C до +40°C
• Количество вводов: 6 (3 отверстия диаметром 36 мм — два снизу, одно сверху)
• Наличие DIN-рейки: да, две шины для крепления модульной аппаратуры
• Элементы крепления: шины N и PE, болты заземления на дверце и корпусе
• Дверь: одна, с замком и ключом, фальшпанель перекрывает доступ к токоведущим частям
• Тип передней панели: с вырезами для установки модулей

Совместимость и монтаж

ЩРВ-18 совместим со всеми стандартными модульными устройствами шириной 18 мм (автоматы, УЗО, реле и т.п.). Для монтажа требуется подготовить нишу в стене глубиной не менее 105 мм. Отверстия для ввода кабеля — 3 × Ø36 мм: два снизу, одно сверху. Можно использовать кабельные вводы с уплотнением. Корпус крепится к стене через предварительно просверленные отверстия в боковых стенках. После установки в нишу корпус фиксируется анкерами или дюбелями. Перед монтажом проверьте соответствие глубины ниши и толщины стены — корпус не выступает за плоскость стены после установки.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 14254-96 (защита IP31) и ГОСТ 15150-69 (климатическое исполнение УХЛ4). Наличие заземляющих болтов на корпусе и дверце обеспечивает надежное соединение с контуром заземления. Фальшпанель препятствует случайному прикосновению к токоведущим частям при открытой двери. Замок на двери исключает несанкционированный доступ.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу
• Удобная двухрядная компоновка — позволяет разместить больше оборудования в малом объеме
• Фальшпанель снижает риск поражения током при обслуживании
• Четко продуманные места для ввода кабелей — упрощают прокладку проводов
• Заземление реализовано дважды — на корпусе и дверце, что повышает надежность
• Цвет RAL 7035 — гармонирует с большинством интерьеров и не требует покраски

Ограничения применения

• Не предназначен для наружной установки — IP31 не защищает от дождя и брызг
• Не рекомендован для сред с высокой влажностью, агрессивными парами или постоянным попаданием воды
• Номинальный ток 125 А — не подходит для крупных промышленных щитов с нагрузкой выше этого значения
• Крышка закрытого типа — нельзя открывать дверцу без отключения питания, так как внутренние части находятся под напряжением
• Комплектация некомплектная — не содержит модульную аппаратуру, шины, клеммы, кабели

Примеры использования

• Распределительный щит квартиры — 18 модулей позволяют разместить автоматы на освещение, розетки, кухню, ванну, кондиционер и УЗО
• Этажный щит в многоквартирном доме — для распределения энергии между несколькими квартирами
• Щит управления в офисе — для питания компьютеров, серверов, светильников
• Подземные парковки, лифтовые холлы — где нужна скрытая установка и минимизация визуального влияния

Практические советы

• Перед монтажом измерьте глубину ниши — она должна быть ≥105 мм, иначе корпус не войдет
• Используйте кабельные вводы с резиновыми уплотнителями для герметизации отверстий Ø36 мм
• Проверьте, чтобы все заземляющие болты были плотно затянуты — это критично для безопасности
• При сборке щита соблюдайте порядок: сначала крепите DIN-рейки, потом шины N/PE, затем устройства
• ЩРВ-18 от DEKraft не имеет встроенного счетчика — если нужен учет, используйте отдельный щит или модульный счетчик
• Для удобства обслуживания оставьте свободное место рядом с щитом — дверца должна открываться полностью
