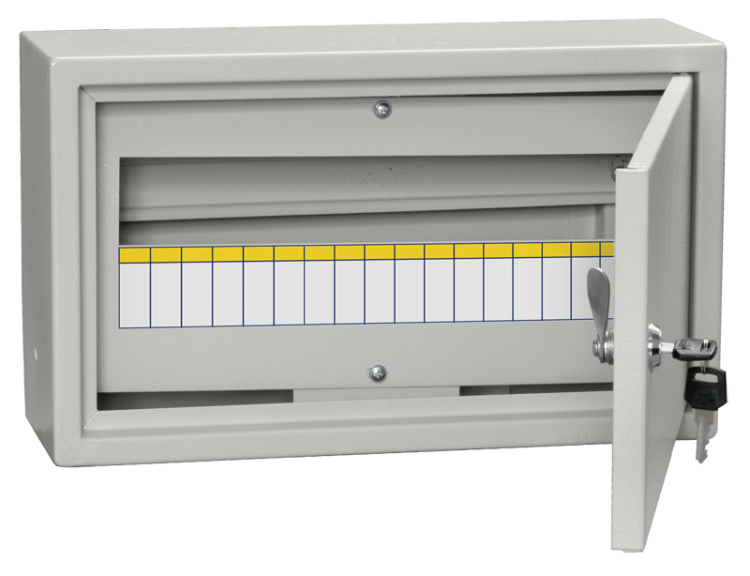

Корпус металлический ЩРн-18 (265х440х120мм) IP31 TITAN 3 IEK MKM14-N-18-31-Z

Корпус металлический ЩРн-18 (265х440х120 мм) IP31 36 УХЛ3 от бренда IEK - это готовый навесной щит для сборки распределительных устройств в условиях сухих и умеренно влажных помещений. Артикул mkm14-n-18-31-z рассчитан на 18 модулей DIN, имеет три ввода кабеля снизу и соответствует требованиям ТУ YKM.001.2015.

Назначение и область применения

Корпус металлический ЩРн-18 предназначен для внутренней установки в жилых, общественных и производственных помещениях: квартирах, частных домах, гаражах, офисах и административных зданиях. Подходит для сборки щитов автоматического включения, учёта электроэнергии, распределения нагрузки и защиты оборудования. Классическая компоновка позволяет использовать его как базовый элемент в системах малой мощности - например, для групп освещения, розеток и бытовой техники.

Технические характеристики

• Габариты: 265×440×120 мм (Ш×В×Г)
• Количество модулей DIN: 18
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и вертикального каплевого конденсата
• Номинальный ток: 100 А - максимальный допустимый ток через вводные устройства
• Материал корпуса и двери: сталь, толщиной 0,8–1,0 мм
• Цвет: серый
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности
• Количество вводов: 3 отверстия диаметром 31 мм, расположены снизу корпуса
• Наличие DIN-рейки: да, предварительно установленная
• Наличие замка: да, одноключевой
• Тип крышки: закрытого типа, плотно прилегает к раме
• Способ монтажа: открытая установка на стену
• Количество рядов: один
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Нормативный документ: ТУ YKM.001.2015
• Код в реестре РЭП: РЭ-239/19

Совместимость и монтаж

Корпус металлический ЩРн-18 совместим со всеми стандартными модульными аппаратами: автоматическими выключателями, УЗО, реле напряжения, счетчиками и другими устройствами, устанавливаемыми на DIN-рейку. Для монтажа используются четыре крепёжных отверстия на задней стенке. Монтаж выполняется на ровную поверхность с помощью дюбелей или саморезов. Открытое крепление требует доступа с фронтальной стороны - не рекомендуется для мест с высокой запылённостью или риском механических повреждений. Вводы кабелей выполнены в виде трёх круглых отверстий Ø31 мм - можно использовать пластиковые или резиновые вводы для герметизации.

Безопасность и стандарты

Корпус металлический ЩРн-18 прошёл испытания в аккредитованной лаборатории и соответствует техническим условиям YKM.001.2015. Наличие замка обеспечивает защиту от несанкционированного доступа. Корпус выполнен из стали, что исключает возгорание при перегрузках внутри щита. Однако степень защиты IP31 не гарантирует защиту от брызг воды или пыли - применение вне помещений или в сырых зонах (например, в подвале без отопления) недопустимо.

Преимущества

• Жёсткая стальная конструкция - устойчивость к деформациям при длительной эксплуатации
• Предустановленная DIN-рейка - экономия времени при сборке
• Три ввода снизу - удобство прокладки кабелей от пола или нижнего этажа
• Климатическое исполнение УХЛ3 - надёжная работа в холодных регионах
• Наличие замка - соответствие нормам безопасности для многоквартирных домов
• Произведено в России - контроль качества и наличие сертификатов

Ограничения применения

• Не предназначен для наружной установки - IP31 не защищает от дождя, снега и пыли
• Не подходит для взрывоопасных сред (не имеет взрывозащиты)
• Не рекомендуется для установки в помещениях с постоянным воздействием химически активных паров или агрессивных жидкостей
• Толщина стенки 0,8–1,0 мм - не подходит для щитов большой массы (более 18 модулей с тяжёлыми аппаратами)
• Комплектность некомплектная - требуется самостоятельная закупка крепежа, вводов, проводов и аппаратов

Примеры использования

• Главный распределительный щит в квартире с 18 модулями (автоматы, УЗО, счётчик)
• Щит освещения в гараже с управлением светом и розетками
• Распределительный щит на этаже многоэтажного дома для группы квартир
• Автономный щит управления насосом или вентиляцией в частном доме

Практические советы

• Перед монтажом проверьте, чтобы отверстия для вводов совпадали с направлением прокладки кабелей - лучше всего подходят кабели снизу, от пола или канализационного короба
• Для герметизации вводов используйте резиновые или пластиковые вводы с зажимами - особенно если щит находится в месте с возможным попаданием влаги
• При установке более 15 модулей с тяжёлыми аппаратами (например, автоматами 40А+) убедитесь, что стена выдерживает вес - корпус не усилен для больших нагрузок
• Не забудьте подписать все автоматы внутри - это снижает время диагностики и повышает безопасность
• Щит ЩРн-18 от IEK хорошо сочетается с продукцией серии TITAN - выбирайте автоматические выключатели и УЗО из этой же линейки для совместимости по размерам и цвету
