Корпус металлический ЩУРн-3/18зо-1 36 УХЛ3 (ВхШхГ) 560x440x165мм IP31 TITAN | MKM32-N-18-31-ZO IEK

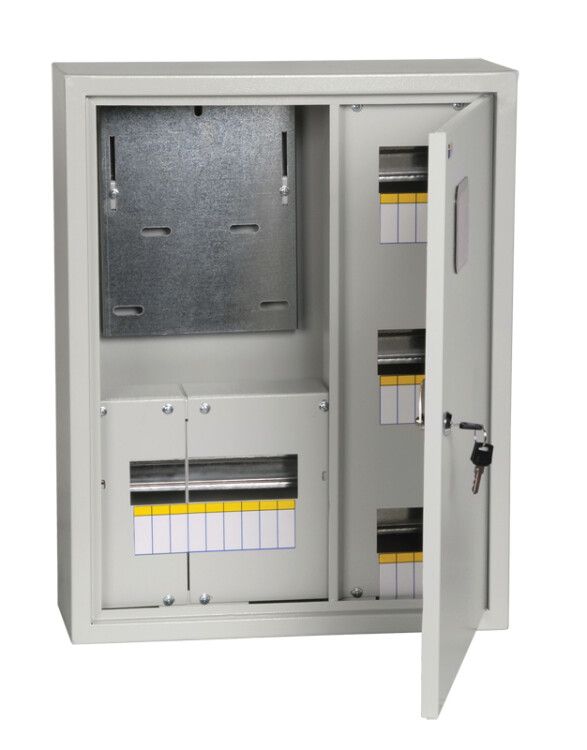

Корпус металлический ЩУРн-3/18 (560х440х165 мм) IP31 36 УХЛ3 от бренда IEK предназначен для установки в помещениях с умеренным климатом и используется как основа для сборки щитов учёта и распределения электроэнергии. Артикул mkm32-n-18-31-zo соответствует сериям TITAN и обеспечивает надёжную защиту внутренней аппаратуры при накладном монтаже.

Назначение и область применения

Корпус ЩУРн-3/18 применяется для сборки щитов учётно-распределительного типа, где требуется ввод электроэнергии, её измерение и распределение по групповым цепям. Подходит для установки автоматических выключателей, УЗО, счётчиков и других модульных устройств на DIN-рейке. Область применения - жилые дома, офисы, административные здания, объекты коммунального хозяйства. Корпус рассчитан на работу в системах напряжением до 400 В переменного тока.

Технические характеристики

• Габариты: 560×440×165 мм - позволяет разместить до 18 модулей DIN
• Материал: листовая сталь с порошковой покраской - прочная, устойчивая к механическим воздействиям
• Степень защиты: IP31 - защищает от твёрдых предметов больше 2,5 мм и вертикально падающих капель воды
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, допустима повышенная влажность
• Количество вводов: 6 - для подключения входящих кабелей различного сечения
• Наличие монтажной рейки: да - стандартная DIN-рейка 35 мм для фиксации модульной аппаратуры
• Наличие окна: да - для считывания показаний счётчика без открывания корпуса
• Наличие замка: да - односторонний замок для предотвращения несанкционированного доступа
• Наличие откидной крышки: да - удобство обслуживания и проверки соединений
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Цвет: серый - стандартизированный цвет для промышленного оборудования
• Нормативный документ: YKM.001.2015 ТУ

Совместимость и монтаж

Корпус ЩУРн-3/18 совместим с любыми модульными устройствами, соответствующими стандарту DIN EN 60715. Монтаж - накладной: крепится к стене с помощью анкеров или саморезов через отверстия в задней стенке. Для правильной установки необходимо учесть посадочные размеры: ширина 560 мм требует свободного пространства минимум 600 мм по горизонтали. Кабели подводятся через 6 вводных отверстий с резиновыми втулками - перед монтажом рекомендуется удалить заглушки. Откидная крышка фиксируется на петлях, что исключает потерю при обслуживании.

Безопасность и стандарты

Корпус выполнен в соответствии с требованиями ТУ YKM.001.2015 и имеет код в реестре радиоэлектронной продукции РЭ-236/19. Степень защиты IP31 гарантирует безопасность при случайном контакте с токоведущими частями внутри щита. Наличие замка и откидной крышки снижает риск несанкционированного вмешательства. Применение в условиях УХЛ3 позволяет использовать корпус в неотапливаемых помещениях, в том числе на лестничных клетках и в подъездах.

Преимущества

• Высокая механическая прочность благодаря стальной конструкции
• Удобная компоновка: 18 модулей позволяют разместить комплексную систему учёта и защиты
• Окошко для счётчика экономит время при плановой проверке
• Накладной способ монтажа - не требует углубления в стену
• Поддержка всех типов модульной аппаратуры - гибкость в проектировании
• Сертифицированная продукция бренда IEK - соответствие заявленным параметрам

Ограничения применения

• Не предназначена для установки во внешних условиях - степень защиты IP31 не защищает от прямого попадания дождя или струй воды
• Не подходит для помещений с высокой запылённостью или агрессивной средой - материал не антикоррозийный
• Не рекомендуется для многоквартирных домов с требованием IP54 и выше
• Комплектация некомплектная - не содержит модульной аппаратуры, кабелей, клемм, заземляющей шины; всё необходимо докупать отдельно

Примеры использования

• Главный вводный щит в квартире с счётчиком и несколькими автоматами
• Распределительный щит на этаже многоквартирного дома
• Щит управления освещением в подвале или на лестничной площадке
• Аппаратный щит в маломагазине или офисе для защиты розеточных групп

Практические советы

• Перед монтажом проверьте, чтобы все вводные отверстия были закрыты заглушками - после прокладки кабеля устанавливайте резиновые втулки
• При установке на стену используйте уровень - даже небольшой перекос затрудняет дальнейший монтаж модулей
• Для долговечности в местах с высокой влажностью дополнительно герметизируйте места ввода кабелей
• Убедитесь, что глубина корпуса (165 мм) достаточна для вашего набора аппаратуры - особенно при использовании крупных УЗО или АВ
• При заказе учитывайте, что корпус не включает элементы внутреннего монтажа - приобретайте DIN-рейку, заземление, клеммы и провода отдельно
