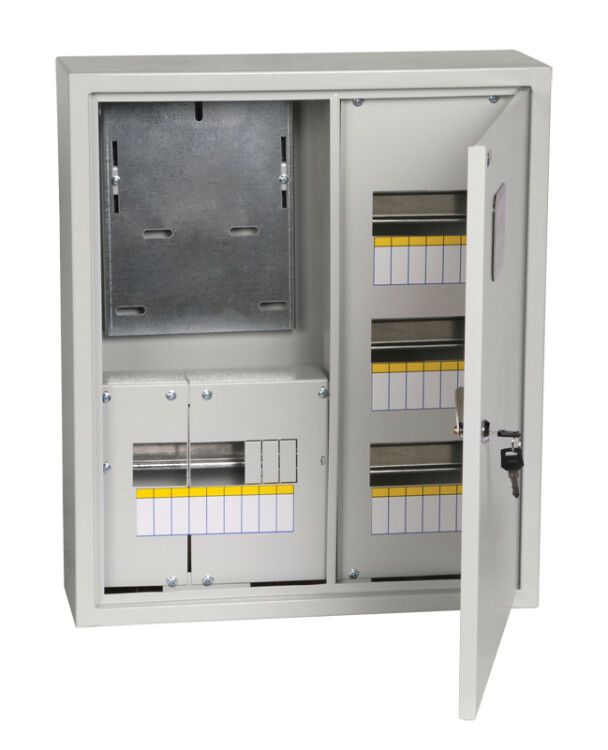

Корпус металлический ЩУРн-3/30зо-1 36 УХЛ3 (ВхШхГ) 540x490x165мм IP31 TITAN | MKM35-N-30-1-31-ZO IEK

Корпус металлический ЩУРн-3/30зо-1 36 УХЛ3 IP31 (540х490х165 мм) от IEK предназначен для установки внутри помещений в качестве основного корпуса для сборки щита учёта и распределения энергии. Этот вариант из серий TITAN обеспечивает надёжную механическую защиту компонентов, соответствует требованиям ТУ YKM.001.2015 и рассчитан на длительную работу в условиях умеренного и холодного климата.

Назначение и область применения

Корпус ЩУРн-3/30зо-1 36 используется для монтажа внутренних электрощитов, где требуется учёт и распределение электроэнергии переменного тока до 400 В. Подходит для установки автоматических выключателей, УЗО, контакторов, счётчиков и других устройств на DIN-рейках. Применяется в жилых домах, офисах, административных зданиях, малых производствах и объектах коммунального хозяйства. Конструкция позволяет собирать как однопользовательские, так и многоквартирные системы учёта.

Технические характеристики

• Габариты: 540×490×165 мм (Ш×В×Г)
• Количество модулей DIN: 30 (стандарт 17,5 мм каждый)
• Материал: листовая сталь толщиной 0,8–1,0 мм
• Степень защиты: IP31 - противостояние крупным частицам (например, проводам) и вертикальному каплеобразному конденсату
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, допустима повышенная влажность
• Тип двери: металлическая, с запирающим механизмом
• Наличие окна: да - для визуального контроля показаний счётчика
• Наличие откидной крышки: да - удобство доступа к задней стенке при монтаже
• Количество вводов: 5 отверстий диаметром 28 мм расположены снизу корпуса
• DIN-рейка: предустановленная, фиксируется саморезами
• Место под счётчик: предусмотрено - специальный бокс с отдельными креплениями
• Цвет: серый (RAL 7035)
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Нормативный документ: ТУ YKM.001.2015

Совместимость и монтаж

Корпус ЩУРн-3/30зо-1 36 совместим со всеми типами модульной аппаратуры, соответствующей стандарту EN 60947-1. Монтаж осуществляется накладным способом - к стене с помощью анкеров или дюбелей через отверстия в задней стенке. Для герметизации вводов рекомендуется использовать пластиковые или резиновые втулки (не входят в комплект). Откидная крышка позволяет легко работать с клеммниками и шинами без демонтажа всего корпуса. Компоновка счётчика выполнена по нормам ГОСТ Р 50030.2, что исключает необходимость доработки.

Безопасность и стандарты

Корпус выполнен в соответствии с ТУ YKM.001.2015 и прошёл проверку на прочность, термостойкость и электробезопасность. Наличие замка соответствует требованию о защищённом доступе к элементам управления. Класс защиты IP31 гарантирует безопасность при случайном прикосновении к токоведущим частям. Сертифицирован в Реестре радиоэлектронной продукции (код РЭ-236/19).

Преимущества

• Высокая механическая прочность благодаря стальной конструкции и оптимальной толщине стенок
• Удобная компоновка: 5 нижних вводов позволяют организовать чистую и продуманную трассировку кабелей
• Функциональная крышка и окно снижают время обслуживания и повышают безопасность
• Предустановленная DIN-рейка экономит время монтажа
• Поддержка работы в широком температурном диапазоне делает её подходящей для неотапливаемых помещений

Ограничения применения

• Не предназначена для наружной установки - степень защиты IP31 недостаточна для воздействия дождя, снега или пылевых бурь
• Не подходит для взрывоопасных сред (запрещено применение в зонах класса Zone 1/2)
• Комплектация некомплектная - необходимо дополнительно закупить крепёж, втулки, заземление, клеммы и другие расходники
• Площадь передней панели ограничивает использование больших устройств (например, многофазных счётчиков с ЖК-экраном более 100 мм в высоту)

Примеры использования

• Главный вводный щит в квартире с 30 модулями: счётчик, автоматы на освещение, розетки, кондиционеры
• Общий этажный щит в многоквартирном доме - распределение питания между несколькими входами
• Административное здание: учёт потребления и управление системами вентиляции, насосов, сигнализаций
• Производственные участки с небольшим количеством оборудования - распределение 380 В на станки и светильники

Практические советы

• Перед монтажом проверьте, чтобы все вводы были правильно просверлены - отверстия Ø28 мм должны точно совпадать с внешними кабелями
• При установке на деревянную поверхность используйте металлическую прокладку для равномерного распределения нагрузки
• Для долговечности соедините корпус с контуром заземления - даже при наличии замка он не является средством защиты от поражения током
• Убедитесь, что установленный счётчик имеет габариты, соответствующие месту под него - размеры ячейки указаны в чертежах ТУ
• При работе в помещениях с высокой влажностью (бани, подвалы) применяйте антикоррозийные спреи на крепёж и края двери
• Не забудьте указать номер модели ЩУРн-3/30зо-1 36 и артикулы mkm35-n-30/1-31-zo при заказе запчастей - они отличаются от аналогов других серий IEK
