Корпус учетный навесной ЩРУН-3/30 680х350х160 3ф 30мод. IP31 метал. DEKraft 30403DEK APC

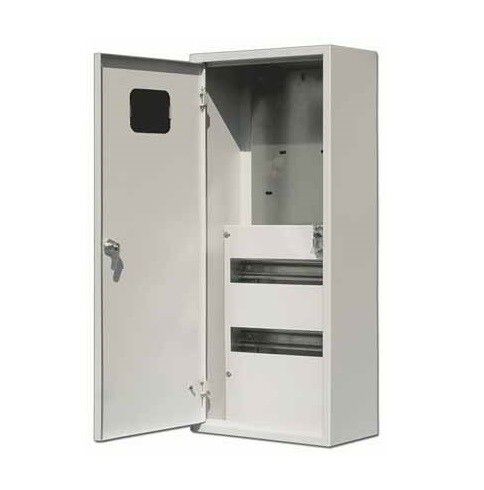

Щит учетно-распределительный навесной ЩУРН-3/30 IP31 металлический 680x350x160 3-фазный 30 модулей от бренда DEKraft предназначен для сборки и защиты электрооборудования в помещениях с умеренным климатом. Этот щит обеспечивает компактное размещение счетчика и модульной аппаратуры, подходит для монтажа внутри зданий и в защищенных местах на улице. Артикул 30403dek соответствует серии корпусов DEKraft с металлическими коробками.

Назначение и область применения

Щит учетно-распределительный ЩУРН-3/30 используется для учёта электроэнергии и распределения нагрузки в трёхфазных сетях 220 В. Подходит для установки в жилых домах, офисах, производственных цехах, на объектах коммунального хозяйства. Монтируется на стену, не требует специального фундамента. Применяется там, где нужна надёжная защита оборудования от механических повреждений и попадания крупной пыли, но не требуется герметичность.

Технические характеристики

• Формат: 30 модулей DIN (по 18 мм каждый), два ряда
• Габариты: 680×350×160 мм
• Материал корпуса: сталь толщиной 0,9–1,2 мм
• Покрытие: порошковая краска RAL 7032 (серый)
• Степень защиты: IP31 - защита от твёрдых предметов >2,5 мм и вертикально падающих капель воды
• Напряжение: до 220 В (трёхфазная система)
• Номинальный ток: до 125 А
• Количество вводов: 6 (3 отверстия диаметром 36 мм - по одному сверху и снизу с каждой стороны)
• Климатическое исполнение: УХЛ4 - для работы при температуре от −40C до +40C
• Наличие окна: да - для считывания показаний счётчика
• Замок: один, с ключом
• Монтажная панель: есть - для крепления счётчика
• Элементы: шины N и PE, болты заземления на двери и корпусе
• Соединение в ряд: возможно - позволяет собирать несколько щитов рядом

Совместимость и монтаж

Щит совместим со всеми стандартными модульными устройствами (Автоматические выключатели, УЗО, реле напряжения и т.д.) по формату DIN 35 мм. Для монтажа используются предварительно установленные DIN-рейки. Кабели заводятся через три отверстия Ø36 мм - по одному сверху и снизу с каждой из двух сторон. Нельзя использовать для ввода кабеля большего диаметра - отверстия не расширить. Щит крепится на стену с помощью четырёх отверстий в задней части корпуса. Готовые отверстия под заземление позволяют легко подключить провод PE. Установка возможна как внутри, так и снаружи помещений - при условии, что корпус не будет подвергаться прямому воздействию дождя или снега.

Безопасность и стандарты

Изделие соответствует ГОСТ 14254-96 (стандарт степени защиты IP). Конструкция исключает случайный доступ к токоведущим частям при закрытой двери. Болты заземления обеспечивают надёжное соединение с системой TN-S/TN-C-S. Серия корпусов DEKraft прошла проверку на прочность и долговечность при нормальных условиях эксплуатации.

Преимущества

• Жёсткая стальная конструкция - устойчивость к деформациям и ударным нагрузкам
• Порошковое покрытие - устойчиво к коррозии и царапинам
• Наличие окна - удобство обслуживания без вскрытия щита
• Чётко продуманная компоновка - места под счётчик, шины N/PE, заземление уже предусмотрены
• Возможность соединения в ряд - экономия места при групповой установке нескольких щитов

Ограничения применения

• Не предназначена для открытого монтажа на улице без навеса - IP31 не защищает от дождя
• Не подходит для высоких токов выше 125 А - необходимо выбирать более мощные модели
• Отверстия для ввода кабелей фиксированного диаметра - нельзя просверливать новые отверстия без потери класса защиты
• Комплектность некомплектная - внутреннее оборудование (автоматы, счётчики, шины) не входит в комплект
• Не рекомендовано использование в агрессивных средах (высокая влажность, химически активные пары)

Примеры использования

• Вводный щит в многоквартирном доме - для учёта энергии и распределения по этажам
• Распределительный щит на производстве - для питания станков, освещения, вентиляции
• Объекты ЖКХ - насосные станции, тепловые пункты
• Административные здания - автономные системы освещения и розеточных контуров

Практические советы

• Перед монтажом проверьте, чтобы глубина стены позволяла разместить щит без перекоса - габариты 160 мм требуют свободного пространства
• Выбирайте кабели с внешним диаметром ≤30 мм - они будут плотно входить в отверстия Ø36 мм
• При установке в сырых местах (например, подвал) используйте дополнительную влагозащиту - даже IP31 не гарантирует безопасность при постоянной сырости
• При соединении нескольких щитов в ряд - учитывайте шаг между креплениями, чтобы не было перекоса
• Помните: щит ЩУРН-3/30 - это только корпус. Все автоматические устройства, счётчик, шины и провода нужно докупать отдельно
