Щит учетно-распределительный навесной ЩРУН 3/18 Э с окном (ВхШхГ) 500х340х120мм IP31 PROxima | mb23-3/18e EKF

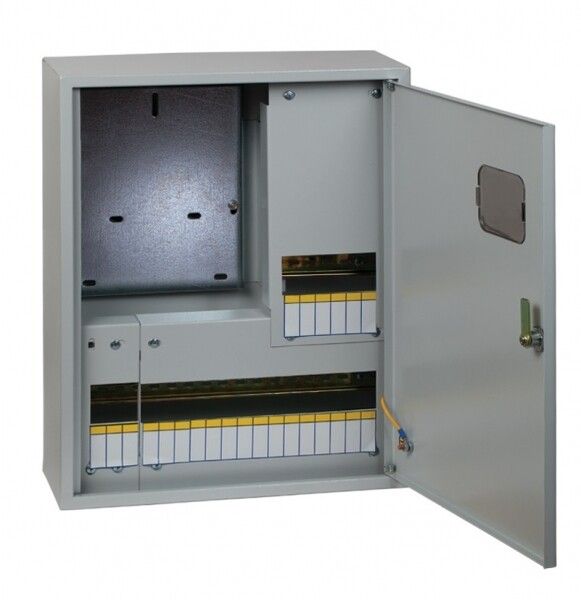

Щит учетно-распределительный навесной ЩУРн 3/18 с окном для электросчетчика от EKF (артикул mb23-3/18e) предназначен для ввода, учёта и распределения электроэнергии в зданиях различного типа. Корпус выполнен из стали, имеет компактные габариты и защищён от пыли и капель воды - подходит для внутренней установки в помещениях с умеренным климатом.

Назначение и область применения

Щит учетно-распределительный ЩУРн 3/18 используется для организации точки ввода электропитания, установки счётчика и распределения нагрузки по групповым автоматическим выключателям. Подходит для жилых домов, офисов, административных зданий, малых производственных объектов. Учитывает требования нормативов для внутрипомещений, где нет прямого контакта с агрессивными средами.

Технические характеристики

• Количество модулей DIN: 18 (можно установить до 18 однополюсных автоматов или комбинаций меньшей ширины)
• Номинальное напряжение: 380 В (трёхфазная сеть)
• Номинальный ток: 125 А (максимальный допустимый ток вводного автомата)
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и вертикально падающих капель воды
• Материал корпуса: сталь, фосфатированная и покрытая порошковой краской
• Цвет: светло-серый
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности
• Количество рядов: 2 (два уровня расположения устройств)
• Наличие DIN-рейки: да (стандартная, для крепления автоматов и УЗО)
• Наличие монтажной панели: да (для крепления крупных элементов, таких как счётчики)
• Прозрачная дверь: да (облегчает считывание показаний счётчика без открывания щита)
• Окно для электросчётчика: есть (вырез в передней стенке под стандартный счётчик)
• Замок: цилиндровый, с возможностью пломбирования
• Габариты: 500×340×120 мм
• Гарантия: 60 месяцев
• Нормативный документ: ТУ 3434-001-96504521-2007

Совместимость и монтаж

Щит учетно-распределительный ЩУРн 3/18 монтируется накладным способом на стену. Для крепления используются четыре отверстия в задней части корпуса. Рекомендуемый шаг крепёжных точек - 400–450 мм между центрами. Монтажная панель позволяет закрепить счётчик, а DIN-рейка - автоматические выключатели, УЗО, реле. Прозрачная дверь не требует демонтажа для проверки показаний. Комплектация некомплектная - внутренние устройства (автоматы, счётчик, провода) не входят в комплект и должны быть приобретены отдельно.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3434-001-96504521-2007. Защита IP31 исключает попадание крупных посторонних предметов и предотвращает повреждение от случайного контакта с каплями воды - однако не рассчитана на мытьё, влагу или брызги. Цилиндровый замок позволяет опломбировать щит в соответствии с правилами энергонадзора. Нагрев деталей при работе не превышает безопасных значений при соблюдении номинального тока 125 А.

Преимущества

• Высокая механическая прочность благодаря сварному корпусу из стали
• Защита от коррозии - фосфатирование и порошковое покрытие увеличивают срок службы
• Прозрачная дверь снижает необходимость постоянного вскрытия щита
• Чётко выделенная зона под счётчик - удобство для контролирующих органов
• Наличие DIN-рейки и монтажной панели - готовая основа для сборки системы
• Длинная гарантия - 5 лет - указывает на надёжность производства

Ограничения применения

• Не применяется во внешних установках - IP31 недостаточно для открытых площадок, дождя или пылевых условий
• Не рекомендуется для помещений с химически активной средой (например, химпроизводства, агрессивные пары)
• Глубина корпуса всего 120 мм - не подходит для установки больших аппаратов (например, многополюсных автоматов с функциями управления или преобразователей частоты)
• Номинальный ток 125 А ограничен - для мощных объектов (>10 кВт) требуется более крупный щит
• Не предусмотрен монтаж в полу или нишу - только навесной вариант

Примеры использования

• Электрощит в квартире для ввода 380 В и распределения по комнатам
• Общий вводный щит в многоэтажном доме (при наличии отдельного ввода на этаж)
• Щит на участке садового кооператива для учёта потребления и защиты линий
• Административное здание - распределение питания по офисам, освещению, розеткам
• Небольшая мастерская с трёхфазным оборудованием (токарный станок, компрессор)

Практические советы

• Перед монтажом проверьте глубину установленных автоматов - некоторые модели с широкими клеммами могут не поместиться в 120 мм
• При установке счётчика используйте только те модели, которые подходят по размеру окна (обычно 140–160 мм в ширину)
• Для долговечности не открывайте дверь часто - особенно в сыром воздухе; при необходимости обслуживания - отключите питание
• При проектировании учитывайте, что 18 модулей - это максимум; если нужны УЗО (занимают 2–4 модуля), заранее спланируйте количество мест
• Щит EKF PROxima совместим с большинством бытовых и промышленных модульных устройств - выбирайте автоматы того же класса (B, C, D) в зависимости от нагрузки
