Корпус металлический ЩРв-18з-3 58 УХЛ3 IP31 TREND - MKM14-V-18-31-TW IEK

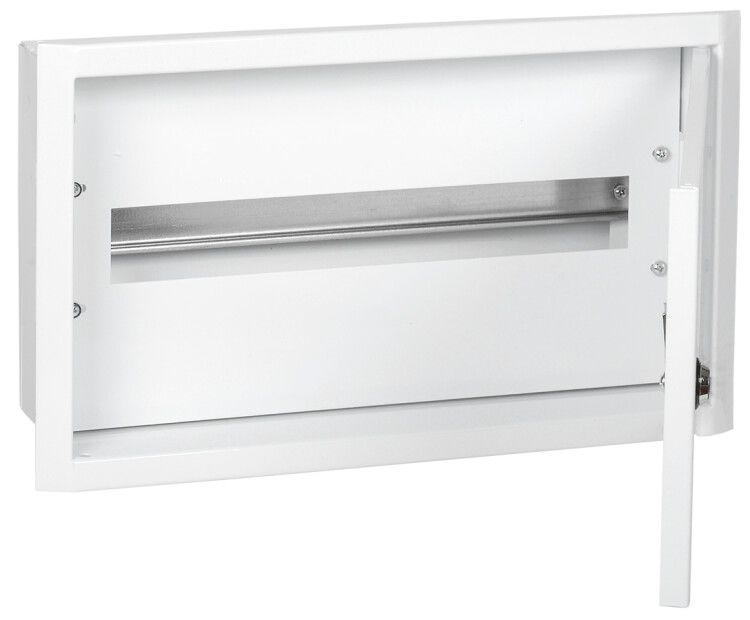

Корпус металлический ЩРв-18 (265х440х120) IP31 от IEK - это встраиваемый распределительный щит из стали с 18 модулями, рассчитанный на номинальный ток 100 А. Подходит для монтажа в стенах жилых и офисных помещений. Артикул mkm14-v-18-31-tw соответствует серии TITAN.

Назначение и область применения

Корпус металлический ЩРв-18 предназначен для внутренней установки в стену и сборки внутри него коммутационного оборудования: автоматических выключателей, УЗО, реле, счетчиков и других устройств на DIN-рейке. Применяется в квартирах, частных домах, офисах и административных зданиях там, где требуется компактное и защищённое расположение электрощита. Подходит для систем освещения, розеточных групп и маломощной бытовой нагрузки.

Технические характеристики

• Габариты: 265×440×120 мм (Ш×В×Г)
• Глубина монтажа: 125 мм - позволяет устанавливать в стены с ограниченным запасом по толщине
• Количество модулей: 18 (стандартный шаг 17,5 мм)
• Номинальный ток: 100 А - максимальный допустимый ток через входную линию
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и вертикально падающих капель воды
• Материал корпуса: сталь с порошковым покрытием белого цвета
• Крышка: закрытого типа, плотно прилегает, предотвращает доступ к внутренним элементам
• DIN-рейка: есть, стандартная, для крепления аппаратов
• Замок: предусмотрен, обеспечивает защиту от несанкционированного доступа
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, в помещениях с нормальной влажностью
• Срок службы: 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Корпус металлический ЩРв-18 совместим со всеми типами DIN-рейки (TS35) и стандартными модульными устройствами. Монтаж осуществляется методом скрытой установки: необходимо подготовить нишу в стене с габаритами не менее 265×440×125 мм. Глубина ниши должна точно соответствовать 125 мм - меньшая глубина затруднит установку, большая потребует дополнительной отделки. Крепление корпуса выполняется анкерами или дюбелями через отверстия в задней стенке. После установки крышка фиксируется замком.

Безопасность и стандарты

Произведён согласно техническим условиям YKM.001.2015. Соответствует требованиям безопасности для электроустановок в жилых и общественных зданиях. Степень защиты IP31 исключает попадание крупных инородных частиц и воздействие конденсата, но не защищает от брызг, струй воды или пыли. Для влажных помещений (ванная, кухня) рекомендуется использовать более высокую степень защиты (например, IP54).

Преимущества

• Высокая механическая прочность благодаря стальному корпусу
• Фиксированный размер 18 модулей - оптимален для базовой комплектации квартир
• Закрытая крышка с замком повышает безопасность в многоквартирных домах
• Белый цвет легко сочетается с интерьером и маскирует следы эксплуатации
• Поддерживается серия TITAN - все компоненты взаимозаменяемы и имеют единый стиль

Ограничения применения

• Не подходит для наружной установки - IP31 недостаточен для открытых площадок
• Не используется в помещениях с повышенной влажностью (баня, бассейн, подвалы с протечками)
• Номинальный ток 100 А не позволяет подключать мощные нагревательные приборы или оборудование свыше 22 кВт
• Корпус некомплектный - требует самостоятельной закупки DIN-рейки, крепежа, уплотнителей и внутреннего оборудования
• Не имеет встроенной вентиляции - при длительной работе под нагрузкой возможен перегрев, особенно при плотном размещении аппаратов

Примеры использования

• Главный распределительный щит в однокомнатной квартире с 10–12 автоматами
• Щит освещения и розеток в офисном кабинете
• Распределительный щит на этаже многоэтажного дома
• Автоматизация системы отопления в коттедже (при наличии отдельного теплового щита)

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть минимум 125 мм, иначе корпус не войдёт
• Используйте термостойкие провода с сечением не менее 16 мм2 для входа 100 А
• Не забудьте про заземление: корпус должен быть надёжно соединён с PE-шиной
• При планировании размещения устройств учтите, что каждый модуль занимает 17,5 мм - 18 модулей = ~315 мм по высоте; корпус 440 мм даёт запас
• Для долговечности избегайте установки рядом с источниками тепла (радиаторы, печи)
• Артикул mkm14-v-18-31-tw - единственный в линейке TITAN с такими габаритами и 18 модулями; другие модели серии отличаются числом модулей или способом установки
