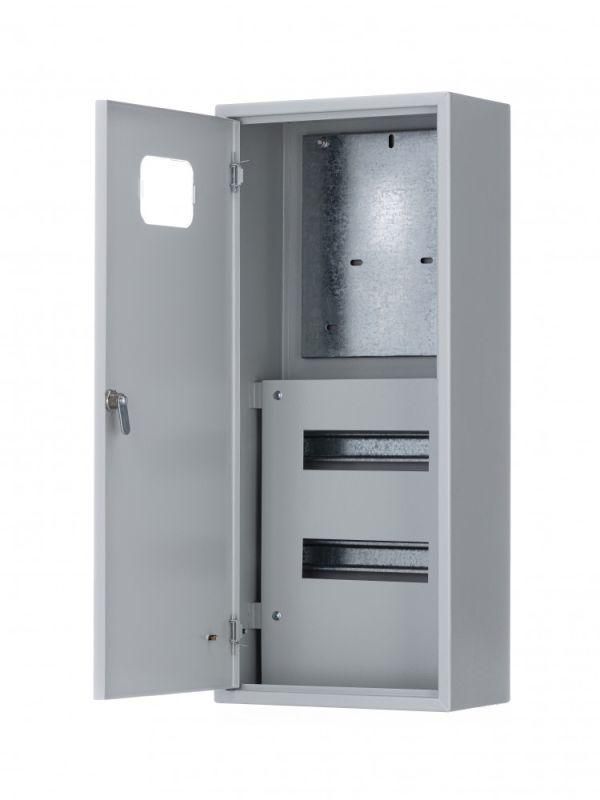

Корпус металлический учетный навесной 680х300х160 3-фазный 18 модулей IP31 ЩРУН-3/18 - 30408DEK APC

Корпус учетный навесной металлический 680х300х160 3-фазный 18 модулей IP31 ЩРУН-3/18 от DEKraft предназначен для установки трехфазного счетчика и коммутационной аппаратуры в условиях внутреннего монтажа. Этот щит обеспечивает надежное размещение оборудования с возможностью верхнего или нижнего ввода кабелей, что делает его удобным решением для объектов жилищного, коммерческого и промышленного назначения.

Назначение и область применения

Щит учетный ЩРУН-3/18 используется для сборки и защиты электроизмерительного и коммутационного оборудования в системах учета электроэнергии. Подходит для установки однотарифных и многотарифных трехфазных счетчиков, автоматических выключателей, УЗО, контакторов и других модульных устройств. Применяется в квартирах, офисах, производственных помещениях, на объектах ЖКХ и малых предприятиях, где требуется централизованная точка учета энергии.

Технические характеристики

• Форм-фактор: навесной, прямоугольный корпус
• Габариты: 680×300×160 мм
• Количество модулей DIN: 18 (два ряда по 9 модулей)
• Материал: сталь с порошковой покраской
• Цвет: серый (RAL 7032)
• Степень защиты: IP31 - защита от твердых предметов диаметром более 2,5 мм и капель воды, падающих вертикально
• Наличие DIN-рейки: да, две рейки для фиксации модульной аппаратуры
• Крепление шин: предусмотрены клеммы для PEN-проводника (N и PE)
• Заземление: два болта - на дверце и на корпусе
• Дверца: с замком и комплектом ключей
• Ввод кабелей: сверху и снизу через предварительно подготовленные отверстия
• Гарантия: 36 месяцев

Совместимость и монтаж

Щит ЩРУН-3/18 совместим со всеми стандартными модульными устройствами шириной 18 мм. Для монтажа используются DIN-рейки, уже установленные внутри корпуса. Крепится на стену с помощью четырех кронштейнов, расположенных на задней стенке. Открытые отверстия для ввода кабеля позволяют провести подключение как сверху, так и снизу - это упрощает работу при ограниченном доступе к потолку или полу. Перед установкой проверьте соответствие посадочного места и наличие свободного пространства вокруг щита для обслуживания.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и ГОСТ Р МЭК 62208 для корпусов распределительных устройств. Степень защиты IP31 гарантирует безопасную эксплуатацию в закрытых помещениях с нормальной влажностью. Наличие двух точек заземления (на дверце и корпусе) обеспечивает надежное соединение с контуром заземления. Запирающаяся дверца защищает оборудование от несанкционированного доступа.

Преимущества

• Жесткая стальная конструкция повышает механическую прочность и долговечность
• Две DIN-рейки обеспечивают гибкость в планировании компоновки оборудования
• Предусмотренные точки крепления шин N и PE исключают необходимость самостоятельной установки
• Двойной ввод кабелей (сверху/снизу) снижает сложность прокладки
• Запираемая дверца соответствует требованиям безопасности при работе с сетями до 125 А

Ограничения применения

• Не предназначен для наружной установки - IP31 не защищает от дождя, брызг и пыли в открытых зонах
• Не рекомендован для помещений с высокой влажностью (например, банях, прачечных) из-за отсутствия герметизации
• Максимальный рабочий ток до 125 А; для больших нагрузок требуются специализированные щиты
• Не имеет встроенной системы вентиляции - при перегрузках возможен нагрев, особенно при плотной компоновке

Примеры использования

• Центральный щит учета в многоквартирном доме с групповым вводом
• Распределительный щит на складе с несколькими потребителями
• Аппаратная учета на производстве с тремя фазами и автономными линиями
• Объекты с обязательным требованием к запираемому щиту (например, арендаторы, муниципальные учреждения)

Практические советы

• Перед монтажом убедитесь, что посадочные отверстия для кабелей соответствуют диаметрам вводных жил - при необходимости используйте пластиковые вставки для герметизации
• При использовании нескольких УЗО или автоматов на одном ряду соблюдайте правило: не менее 10–15 мм между устройствами для лучшего теплоотвода
• Подключите заземляющий проводник к обоим болтам - один на корпус, второй на дверцу - чтобы гарантировать целостность цепи даже при открывании двери
• Для удобства обслуживания оставьте минимум 60 см перед щитом - это необходимо для открытия дверцы и проведения работ
• Щит ЩРУН-3/18 от DEKraft рассчитан на длительную эксплуатацию - регулярно проверяйте затяжку креплений и состояние контактных площадок каждые 12–18 месяцев
