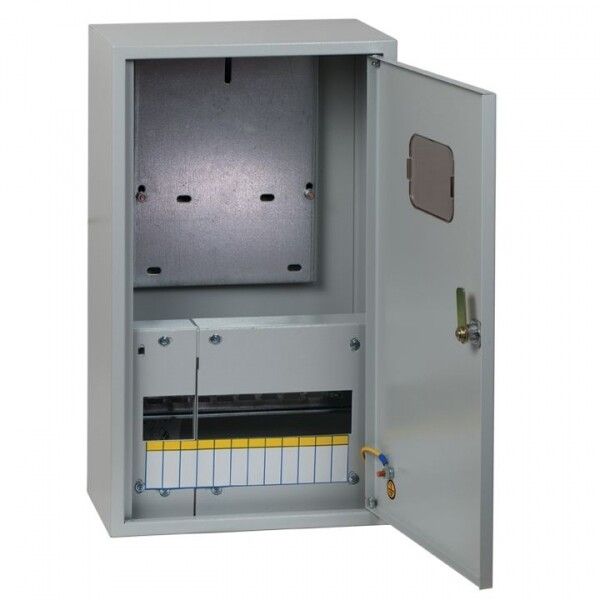

Щит учетно-распределительный навесной ЩРУН 3/12 Э с окном (ВхШхГ) 500х300х120мм IP31 PROxima | mb23-3/12e EKF

Щит учетно-распределительный навесной ЩУРн 3/12 с окон (500×300×120) IP31 от EKF серии PROxima предназначен для ввода, учёта и распределения электроэнергии в помещениях с умеренным климатом. Корпус из стали с прозрачной дверью позволяет контролировать состояние внутреннего оборудования без вскрытия щита.

Назначение и область применения

Щит учетно-распределительный ЩУРн 3/12 используется для организации распределительной системы в зданиях: квартирах, офисах, производственных цехах, объектах ЖКХ. Он принимает входящую линию 380 В, обеспечивает учёт потребления через установленный счётчик и распределяет энергию на группы нагрузок с помощью автоматических выключателей. Подходит для монтажа внутри помещений с нормальной влажностью - например, в подъездах, технических шкафах, на этажных щитовых.

Технические характеристики

• Напряжение: 380 В - рассчитан на трёхфазную сеть
• Номинальный ток: 125 А - максимальная допустимая нагрузка на ввод
• Количество модулей DIN: 12 - можно установить до 12 однополюсных автоматов или 6 двухполюсных
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и вертикальных капель воды; не подходит для улицы или сырых мест
• Корпус: сталь, окрашенная порошковой краской цвета 7035 RAL - прочный, устойчивый к механическим повреждениям
• Формат: один ряд, глубина 120 мм - компактный, подходит для ограниченного пространства
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности
• Замок: цилиндровый - возможность опечатывания для доступа только уполномоченным лицам
• Монтажная панель и DIN-рейка: есть - позволяют легко крепить автоматы, УЗО, реле
• Место под счётчик: да - предусмотрено специальное отверстие и крепление для одно- или трёхфазного счётчика
• Прозрачная дверь: да - позволяет визуально проверять положение рычагов автоматов и наличие световой индикации
• Гарантия: 60 месяцев - длительный срок службы за счёт качественной сборки и антикоррозийной обработки

Совместимость и монтаж

Щит учетно-распределительный ЩУРн 3/12 монтируется накладным способом на стену с помощью анкеров или саморезов. Для установки требуется минимум три точки крепления - два боковых и одна нижняя. Диаметр отверстий под крепёж не указан, рекомендуется использовать дрель с победитовым сверлом для бетона. Кабельный ввод выполняется через предварительно подготовленные отверстия внизу или сбоку - они не имеют заводских заглушек, поэтому требуют самостоятельной герметизации. Монтажная панель и DIN-рейка уже установлены, оборудование крепится без дополнительных инструментов. Прозрачная дверь открывается на 180°, удобна для обслуживания.

Безопасность и стандарты

Изготовлен согласно ТУ 3434-001-96504521-2007. Материал корпуса соответствует ГОСТ 1050-88. Обработка поверхности - фосфатирование и порошковое покрытие - исключает риск коррозии в течение всего срока службы. Цилиндровый замок соответствует требованиям безопасности для доступа к электрощитам. Несмотря на степень защиты IP31, щит не предназначен для установки во влажных средах, на улице или в помещениях с постоянными брызгами воды.

Преимущества

• Прозрачная дверь снижает время диагностики - не нужно открывать щит для проверки состояния автоматов
• Наличие места под счётчик упрощает монтаж коммунальных систем учёта
• Жёсткая сварная конструкция из стали гарантирует долговечность даже при частом открывании двери
• Антикоррозийная обработка увеличивает срок службы в условиях городского климата
• Комплектация включает всё необходимое для сборки: панель, рейку, замок - не требует докупки базовых элементов

Ограничения применения

• Не подходит для наружной установки - IP31 не защищает от дождя, снега и пыли
• Глубина 120 мм ограничивает использование крупных устройств - например, нескольких УЗО+Автоматов в одном модуле
• Комплектация некомплектная - автоматические выключатели, УЗО, провода, клеммы и счётчик не входят в комплект
• Нет встроенных кабельных вводов - необходимо самостоятельно просверливать отверстия и устанавливать резиновые втулки
• Один ряд модулей - нельзя расширить количество уровней, если потребуется больше места

Примеры использования

• Этажный щит в многоквартирном доме - ввод 380 В, счётчик, распределение на 3–4 квартиры
• Щит управления в малом цехе - питание станков, освещения, розеток
• Общедомовая система учёта в новостройках - место под счётчик, защита от перегрузок
• Технический шкаф в офисе - распределение энергии между серверами, кондиционерами, розетками

Практические советы

• Перед монтажом проверьте, чтобы глубина 120 мм была достаточной для всех планируемых аппаратов - особенно если используете двойные УЗО
• Используйте кабельные вводы с резиновыми уплотнителями - даже при IP31 попадание влаги в щит недопустимо
• При установке счётчика соблюдайте правила энергонадзора - он должен быть доступен для проверки
• Не забудьте про заземление - клемма заземления должна быть надёжно соединена с контуром заземления здания
• Для частого обслуживания выбирайте модели с прозрачной дверью - как этот ЩУРн 3/12 от EKF - это экономит время и снижает риск ошибок
