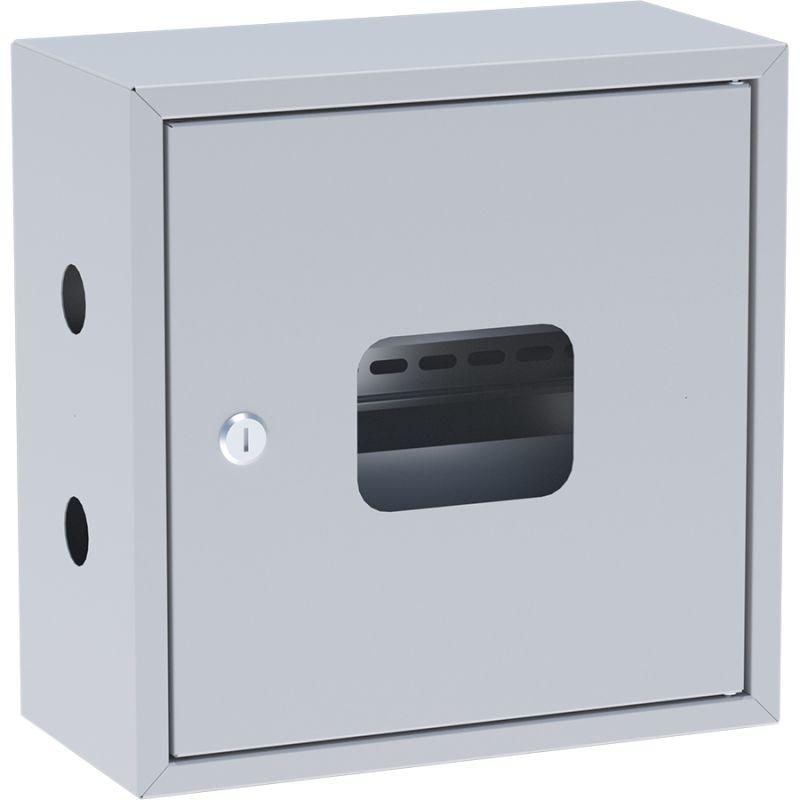

Ящик ЯУР с одной din-рейкой (ВхШхГ) 300х300х150 Basic | uerm-din-300 EKF

Устройство этажное ячейки учета и распределения с одной DIN-рейкой (300х300х150) от бренда EKF - это компактный щит для сборки счетчиков, автоматов и слаботочного оборудования в многоквартирных домах. Артикул uerm-din-300 обеспечивает надежную фиксацию всех элементов на одной DIN-рейке внутри прочного корпуса из стали.

Назначение и область применения

Устройство этажное ячейки учета и распределения с одной DIN-рейкой (300х300х150) используется для централизованного учета и распределения электроэнергии на этаже жилого дома. Внутри него размещают: электросчетчики, автоматы защиты, устройства АСКУЭ, коммутаторы для телефонных и TV-сетей. Подходит для установки в подъездных шкафах, технических помещениях и коридорах. Применяется в новостройках и реконструкциях, где требуется единая точка доступа к энергоресурсам для нескольких квартир.

Технические характеристики

• Форм-фактор: 300×300×150 мм - компактный размер для ограниченного пространства
• Материал корпуса: сталь - устойчив к механическим повреждениям и коррозии
• Степень защиты: IP31 - защищает от твердых предметов больше 2,5 мм и капель воды, падающих вертикально
• Наличие DIN-рейки: да - позволяет легко крепить модульные устройства (автоматы, УЗО, счетчики)
• Крышка: откидная - обеспечивает удобный доступ ко всем внутренним элементам без демонтажа
• Цвет: светло-серый - соответствует типовым решениям для общественных помещений
• Гарантия: 36 месяцев - подтверждает долговечность материалов и сборки
• Способ монтажа: навесной - крепится к стене с помощью кронштейнов или болтов

Совместимость и монтаж

Устройство этажное ячейки учета и распределения с одной DIN-рейкой (300х300х150) совместимо со всеми стандартными модулями шириной 18 мм (например, ABB, Schneider, IEK, EKF). DIN-рейка установлена внутри корпуса - ее можно использовать для монтажа до 14–16 модулей. Для монтажа требуются: перфорированные кронштейны (не входят в комплект), уровень, сверло и крепеж (шурупы/дюбеля). Откидная крышка открывается на петлях - не требует снятия для обслуживания. Монтаж выполняется после предварительной прокладки кабелей ввода и вывода - провода заводятся через подготовленные отверстия в нижней и боковой частях корпуса.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и ГОСТ Р 51321.1 для распределительных щитов. Степень защиты IP31 исключает попадание крупных частиц и случайное воздействие воды - что важно для подъездных помещений. Корпус выполнен из стали, что снижает риск возгорания при перегрузках. Наличие откидной крышки предотвращает случайное прикосновение к токоведущим частям при закрытом положении.

Преимущества

• Один корпус заменяет два отдельных ящика - объединяет силовые и слаботочные сети
• DIN-рейка позволяет быстро менять или добавлять оборудование без переделки
• Корпус из стали выдерживает нагрузки и удары - подходит для мест с высокой проходимостью
• Откидная крышка сохраняет целостность герметизации при постоянном доступе
• Светло-серый цвет маскирует следы эксплуатации и хорошо сочетается с интерьером подъездов

Ограничения применения

• Не предназначен для установки вне помещений - IP31 не защищает от дождя, снега или пыли
• Не рассчитан на установку мощных преобразователей или аппаратов выше 16 кА пробоя
• Не имеет встроенной вентиляции - при длительной работе в теплом помещении возможен нагрев
• Подходит только для навесного монтажа - нельзя встраивать в стену
• Не содержит заземляющей шины - её необходимо устанавливать дополнительно

Примеры использования

• Центральный этажный щит в 9-этажном доме - 4 квартиры на этаже, один ввод, три счетчика, один УЗО, коммутатор для TV
• Обслуживание АСКУЭ в ЖК с дистанционным считыванием показаний
• Распределение питания на этаже офисного здания - автоматические выключатели + PoE-коммутатор
• Замена старого щита в ходе капитального ремонта - благодаря стандартизированному формату легко интегрируется

Практические советы

• Перед монтажом проверьте глубину стены - 150 мм корпуса требуют минимум 180 мм свободного пространства
• Используйте кабельные вводы с уплотнителями - даже при IP31 избыток открытых отверстий снижает защиту
• Для слаботочных систем (TV, телефон) используйте отдельные перемычки или экраны - чтобы избежать помех
• При использовании счетчиков с внешними антенами - продумайте место выхода антенного кабеля заранее
• При групповом монтаже нескольких щитов - соблюдайте равномерный интервал между ними для доступа
• Проверьте соответствие номинала вводного автомата - он не должен превышать допустимую нагрузку на ввод в дом
