Короб КСС (ВхШхГ) (1890х300х150) Basic | uerm-kss-1890 EKF

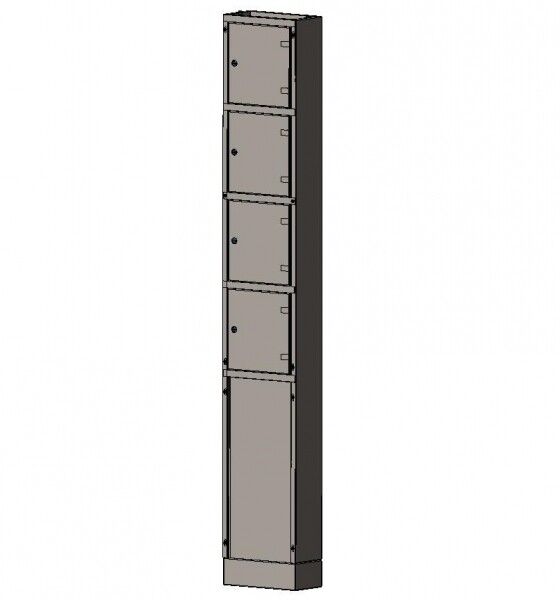

Короб КСС (1890х300х150) Basic от EKF - это модульный корпус для компактного размещения силового и слаботочного оборудования в многоквартирных зданиях. Артикул uerm-kss-1890 предназначен для навесной установки и обеспечивает организованную сборку распределительных щитов на этажах.

Назначение и область применения

Короб КСС (1890х300х150) Basic используется для приема, распределения и учёта электроэнергии в жилых домах. Внутри него размещают автоматы, счетчики, коммутационные устройства, а также оборудование телефонных, TV и радиотрансляционных сетей, а также систем АСКУЭ. Подходит для установки в подъездах, технических шахтах и коридорах многоэтажек. Применяется там, где требуется централизованная организация электрощитовой группы на этаже.

Технические характеристики

• Размеры: 1890×300×150 мм - высокий узкий корпус для вертикального размещения оборудования
• Материал: сталь - прочная, долговечная основа, устойчивая к механическим воздействиям
• Степень защиты IP31 - защищает от твердых предметов больше 2,5 мм и капель воды, падающих вертикально
• Цвет: серый - соответствует стандартному цветовому решению для этажных щитов
• Срок гарантии: 36 месяцев
• С монтажной рейкой: да - позволяет фиксировать DIN-рейки с автоматами и приборами
• Тип установки: навесная - крепится к стене с помощью кронштейнов или анкеров

Совместимость и монтаж

Короб КСС (1890х300х150) Basic совместим с любыми стандартными DIN-рейками и комплектующими EKF Basic. Для сборки нескольких секций в один ряд предусмотрены специальные компоненты для соединения - они позволяют формировать длинные линейные блоки без перерыва в проводке. Монтаж выполняется на несущую стену с использованием болтов или анкеров через отверстия в боковых планках. Обязательно соблюдайте допустимую нагрузку на крепления - вес заполненного корпуса может достигать 40–50 кг.

Безопасность и стандарты

Короб КСС (1890х300х150) Basic соответствует требованиям ГОСТ Р 50030.2 и рекомендациям по организации этажных распределительных пунктов. IP31 обеспечивает базовую защиту от внешних факторов, однако не рассчитан на влажные помещения с постоянным контактом с водой. Наличие монтажной рейки и четко продуманная внутренняя геометрия снижают риск случайного замыкания и повышают безопасность обслуживания.

Преимущества

• Высокая вместимость - 1890 мм в высоту позволяют разместить до 30–40 модулей на DIN-рейке
• Поддержка смешанной нагрузки - одновременно можно размещать силовые и слаботочные устройства
• Удобство сервиса - доступ ко всем аппаратам с одного фронта, легко открывается крышка
• Совместимость с продукцией EKF Basic - все компоненты (рейки, крепления, переходники) взаимозаменяемы
• Фиксированный размер - стандартизированная форма упрощает проектирование и закупку

Ограничения применения

• Не подходит для наружной установки - IP31 недостаточно для открытых площадок или сырых мест
• Запрещена установка в помещениях с химически активной средой - стальной корпус не имеет антикоррозийного покрытия
• Не предназначен для помещений с частыми ударными нагрузками - требует защиты от физического воздействия
• Не содержит встроенной вентиляции - при большой плотности оборудования возможен перегрев, нужна принудительная вентиляция

Примеры использования

• Этажный распределительный щит в 9-этажном панельном доме - 4 квартиры на этаже, 1 вводной автомат + 4 счетчика + 2 слаботочных модуля
• Общий щит в новостройке с АСКУЭ - размещение PLC-модулей, терминалов передачи данных и реле управления освещением
• Щитовая в старом фонде - замена устаревших деревянных шкафов на металлические с унифицированной конструкцией

Практические советы

• Перед монтажом проверьте, что высота 1890 мм свободно поместится между потолком и полом - минимум 20 мм зазора сверху и снизу
• Используйте только оригинальные соединители EKF для сборки нескольких коробов - это сохраняет целостность заземления
• При планировании размещения оборудования учитывайте, что каждый автомат занимает 17,5 мм, а счетчик - около 35 мм
• Для удобства обслуживания выносите слаботочные кабели в отдельные каналы - так легче найти повреждение
• Артикул uerm-kss-1890 часто заказывают в паре с крышкой KSS-COVER-1890 - она продлевает срок службы и улучшает герметичность
