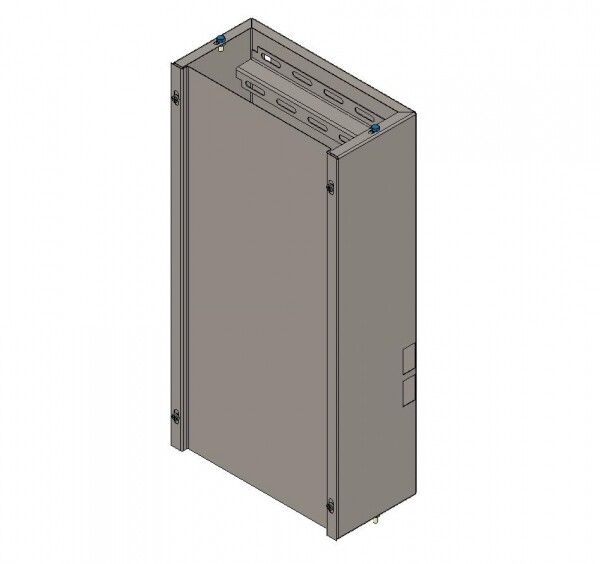

Короб верхний для КСС/КЭТ (ВхШхГ) (600х300х150) Basic | uerm-kor-600 EKF

Короб верхний для КСС/КЭТ (600х300х150) от EKF - это соединительный элемент верхнего уровня, предназначенный для сборки этажных распределительных щитов типа УЭРМ. Он обеспечивает механическую и функциональную связь между модульными корпусами, позволяя компактно разместить силовое и слаботочное оборудование в одном системном решении.

Назначение и область применения

Короб верхний для КСС/КЭТ (600х300х150) используется в составе этажного распределительного устройства УЭРМ EKF Basic. Его основная задача - служить верхним соединительным элементом, который объединяет два вертикальных короба модульных ящиков. Благодаря этому формируется единая конструкция для размещения: автоматических выключателей, счетчиков, коммутационных устройств, оборудования АСКУЭ, телефонных и TV-сетей.

Подходит для установки в жилых домах, офисных зданиях и других объектах, где требуется централизованное распределение энергии и сигналов по этажу. Применяется исключительно в навесной схеме монтажа.

Технические характеристики

• Габариты: 600×300×150 мм - позволяет устанавливать внутри стандартные модули и обеспечивать доступ к оборудованию сверху;
• Материал: сталь - обеспечивает прочность и долговечность при механических нагрузках;
• Степень защиты IP31: защищает от твердых предметов больше 2,5 мм и капель воды, падающих вертикально - подходит для внутренней установки в помещениях;
• Цвет: серый - соответствует стандартному исполнению серии EKF Basic;
• Наличие монтажной рейки: да - позволяет фиксировать DIN-рейки с аппаратами защиты и автоматикой;
• Гарантия: 36 месяцев - подтверждает надежность производства EKF.

Совместимость и монтаж

Короб верхний для КСС/КЭТ (600х300х150) совместим только с другими элементами серии УЭРМ EKF Basic. Он предназначен для установки поверх двух вертикальных коробов, образуя замкнутую структуру. Монтаж осуществляется путем крепления к стене через предварительно подготовленные отверстия - спецификация не предусматривает использование кронштейнов или шасси.

Не используйте этот элемент как самостоятельный корпус - он не имеет передней панели и не рассчитан на прямой монтаж оборудования. Только как часть полноценной системы УЭРМ.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51321.1 и ГОСТ Р 50030.2, применяемым к распределительным устройствам низковольтного оборудования. Сертифицировано для использования в условиях сухих помещений с контролируемой температурой. Наличие IP31 исключает возможность попадания крупных посторонних частиц и случайного контакта с токоведущими частями.

Преимущества

• Обеспечивает целостность конструкции УЭРМ - снижает риск деформации при длительной эксплуатации;
• Интегрированная монтажная рейка ускоряет установку автоматов и счетчиков;
• Стальной корпус повышает устойчивость к внешним воздействиям и вибрациям;
• Серый цвет унифицирован с остальными элементами серии EKF Basic - обеспечивает эстетическую согласованность всей системы.

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP31 недостаточна для влажной среды или осадков;
• Не работает автономно - требует наличия нижних вертикальных коробов и задней панели;
• Запрещено использовать в местах с постоянным воздействием химически активных веществ, масел или паров растворителей;
• Не рекомендуется для установки в помещениях с температурой ниже –10C или выше +40C без дополнительного теплового регулирования.

Примеры использования

• Этажный щит в многоквартирном доме - объединяет вводные автоматы, счетчики и слаботочные модули для всех квартир;
• АСКУЭ-центр в административном здании - размещение терминалов учета и передачи данных;
• Распределительный пункт в офисном комплексе - организация питания и связи для нескольких рабочих зон.

Практические советы

• Перед монтажом проверьте соответствие габаритов короба верхнего для КСС/КЭТ (600х300х150) другим элементам УЭРМ - все детали должны точно состыковываться;
• При использовании монтажной рейки соблюдайте шаг крепления - не более 80 см для равномерной нагрузки;
• Не перегружайте конструкцию - максимальная масса установленного оборудования не должна превышать 25 кг;
• При обслуживании всегда отключайте питание - даже при наличии монтажной рейки возможен контакт с токоведущими частями;
• Для удобства сервиса оставляйте свободное пространство вокруг короба верхнего для КСС/КЭТ (600х300х150) минимум 100 мм с каждой стороны.
