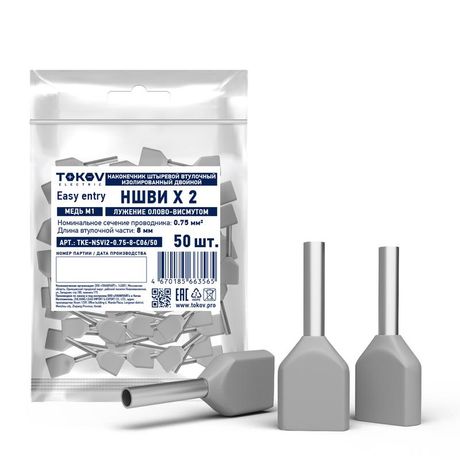

Наконечник штыревой втулочный изолированный двойн. НШВИ(2) 0.75-8 TOKOV ELECTRIC TKE-NSVI2-0.75-8-C06/50

Наконечник штыревой втулочный изолированный двойной НШВИ(2) 0.75-8 от TOKOV ELECTRIC предназначен для надёжного соединения двух одножильных проводов сечением 0,75 мм2 с штыревыми клеммами. Артикул tke-nsvi2-0.75-8-c06/50 обеспечивает безопасную изоляцию и устойчивость к механическим нагрузкам в условиях промышленной автоматизации.

Назначение и область применения

Этот наконечник используется для подготовки медных одножильных проводов к подключению в клеммных колодках, разъёмах, автоматах и контакторах. Подходит для систем управления, панелей распределения, станков, конвейеров и другого оборудования, где требуется прочное и защищённое соединение. Благодаря двойной втулке, один наконечник заменяет два отдельных, что экономит место на клемме и ускоряет сборку.

Технические характеристики

• Тип: Двойной втулочный наконечник (НШВИ(2))
• Номинальное сечение провода: 0,75 мм2 - подходит для одного или двух проводов такого же сечения
• Материал втулок: Медь - высокая проводимость и прочность на сжатие
• Длина втулки: 8 мм - оптимальна для стандартных штыревых клемм
• Материал изоляции: Полипропилен (PP) - устойчив к перепадам температур, химически инертен
• Цвет изоляции: Серый - стандартизированная цветовая маркировка для быстрой идентификации
• Галогены: Отсутствуют - материал не выделяет токсичных веществ при нагреве или возгорании
• Изоляция: Да - предотвращает случайные КЗ и поражение током

Совместимость и монтаж

Наконечник НШВИ(2) 0.75-8 совместим с большинством штыревых клемм шириной до 6 мм. Для установки необходимо:

• Зачистить изоляцию с обоих проводов на длину 8–9 мм
• Вставить оба провода в соответствующие каналы внутри втулки
• Обжать специальным инструментом (клещами) до упора - контрольный зазубрин на корпусе должен полностью закрыться

Не используйте плоскогубцы - они не обеспечивают равномерное давление и рискуют повредить контакт или изоляцию.

Безопасность и стандарты

Материал изоляции соответствует требованиям к негорючести и отсутствию галогенов (по IEC 60754-1). Это делает наконечник подходящим для помещений с повышенными требованиями к безопасности - например, в медицинских учреждениях, метро, жилых комплексах. Применение полипропилена снижает риск образования ядовитых газов при перегреве.

Преимущества

• Два провода в одном наконечнике - меньше точек подключения, проще маршрутизация
• Уплотнённая изоляция исключает выпадение проводов при вибрации
• Серый цвет легко отличается от других типов - снижает вероятность ошибки при обслуживании
• Отсутствие галогенов - экологичность и соответствие современным нормам пожаробезопасности

Ограничения применения

• Не предназначено для многожильных проводов - требует одножильных медных жил
• Работает только с проводами точно 0,75 мм2 - использование более толстых проводов вызывает плохой контакт и перегрев
• Не рекомендовано применение в условиях постоянного погружения в жидкости - хотя IP-класс не указан, изоляция не рассчитана на длительное воздействие воды
• Не подходит для высокочастотных цепей - из-за паразитной ёмкости изоляции

Примеры использования

• Подключение датчиков к контроллеру в системах автоматизации
• Соединение фазных проводов в распределительном щите
• Присоединение проводов к клеммам термореле или магнитного пускателя
• Сборка панелей управления в пищевой и фармацевтической промышленности

Практические советы

• Перед обжимом проверьте, чтобы оба провода были полностью введены в втулку - видимый конец указывает на недостаточное погружение
• При использовании в вибрирующих средах (например, на станках) дополнительно применяйте контргайки или фиксирующие элементы
• Артикул tke-nsvi2-0.75-8-c06/50 продается бухтами по 50 штук - удобно для массового монтажа
• Храните в сухом месте - даже полипропилен может потерять эластичность при долгом воздействии УФ-излучения
