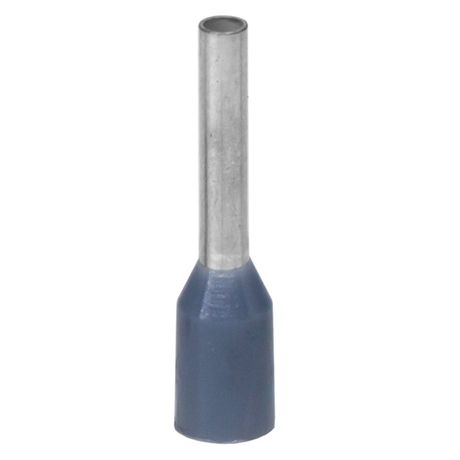

Наконечник-гильза с изол. фланцем для жилы сечением 0,75кв.мм, длина контактной части 10мм, серый | IF0.75-10GR DKC ДКС

Наконечник-гильза с изолированным фланцем DKC (ДКС) артикул if0.75-10gr предназначен для надежного оконцевания многожильных медных проводников сечением 0,75 мм2. Благодаря встроенной изоляции и лужённому контакту обеспечивает безопасное соединение без дополнительной изоляции, особенно удобен в плотных распределительных коробках и на автоматических выключателях.

Назначение и область применения

Этот наконечник-гильза используется для оконцевания многожильных проводов перед подключением к зажимам автоматов, клеммников, рубильников и других устройств. Подходит для слаботочных цепей, управления оборудованием, сборки щитов и панелей. Применяется там, где важна герметичность соединения и исключение доступа тока к оголённым жилам.

Технические характеристики

• Поперечное сечение жилы: 0,75 мм2 (соответствует AWG 18)
• Длина контактной части (гильзы): 10 мм
• Материал контакта: медь М0, лужёная с добавлением висмута для улучшения проводимости
• Материал изоляции: полипропилен (PP), безгалогенный, самозагасаемый (UL94 HB)
• Цвет изоляции: серый
• Форма фланца: трубчатая, проклеенная - обеспечивает герметичную посадку на проводе
• Тип конструкции: стандартная

Совместимость и монтаж

Подходит для многожильных медных проводов сечением 0,75 мм2. Для установки используйте обжимной инструмент с матрицей под 0,75 мм2 - не допускайте пережима или недожима. Проклеенная изоляция позволяет легко вставить провод до упора; после обжима она плотно фиксируется, предотвращая выпадение жил. Обжим выполняется только на металлической части гильзы - изоляционный фланец не подлежит деформации.

Безопасность и стандарты

• Материал изоляции соответствует UL94 HB - не поддерживает горение
• Не содержит галогенов - снижает риск образования токсичных веществ при нагреве
• Лужёное покрытие препятствует окислению меди и увеличивает срок службы контакта

Преимущества

• Изолированный фланец заменяет термоусадку - экономит время при монтаже
• Гладкая внутренняя поверхность изоляции без заусенцев - не повреждает жилы при вставке
• Проклеенная конструкция гарантирует плотную посадку даже при вибрациях
• Серый цвет стандартизирован - легко отличить от аналогов другого сечения
• Высокая долговечность контакта благодаря лужению с висмутом

Ограничения применения

• Не предназначена для одножильных проводов - возможен плохой контакт
• Не рекомендовано применение при температуре выше +105 C - материал PP теряет прочность
• Не подходит для силовых цепей свыше 16 А - проверьте соответствие нагрузке вашего устройства
• Обжим требует специального инструмента - нельзя использовать плоскогубцы

Примеры использования

• Подключение провода к входному автомату в квартирном щите
• Оконцевание сигнальных проводов в системах управления станками
• Сборка распределительных шкафов с частотными преобразователями
• Монтаж освещения и розеток в помещениях с повышенной влажностью

Практические советы

• Перед обжимом обязательно удалите изоляцию с провода точно на длину гильзы - 10 мм
• Выбирайте инструмент с регулировкой усилия - переобжим может повредить жилы
• Проверяйте качество обжима: провод не должен свободно двигаться внутри гильзы
• Для работы в условиях высоких вибраций (например, на транспорте) этот наконечник-гильза DKC if0.75-10gr предпочтителен благодаря проклеенной изоляции
• Храните в сухом месте - хотя изоляция водоотталкивающая, длительное воздействие влаги может снизить адгезию клея
